Una antena yagi sigue siendo una de las antenas direccionales más eficientes y ampliamente adoptadas en las comunicaciones inalámbricas modernas. Su estructura mecánica simple, combinada con una alta ganancia directa y un excelente rechazo del ruido, lo convierte en la opción preferida para enlaces exigentes de larga distancia. Ya sea que esté implementando un puente de antena WLAN exterior a través de edificios, mejorando la conectividad rural, aumentando el rendimiento UHF/VHF u optimizando la transmisión de datos de IoT, el diseño de Yagi ofrece una solución confiable y científicamente probada.
A medida que las redes inalámbricas requieren cada vez más una cobertura estable, específica y resistente a interferencias, comprender cómo funciona una antena Yagi (y por qué los ingenieros confían en ella) se ha vuelto más importante que nunca. La siguiente guía desglosa los principios básicos, los beneficios, la estructura interna, las aplicaciones del mundo real y las mejores prácticas de instalación para ayudarle a maximizar el rendimiento en cualquier entorno exterior.

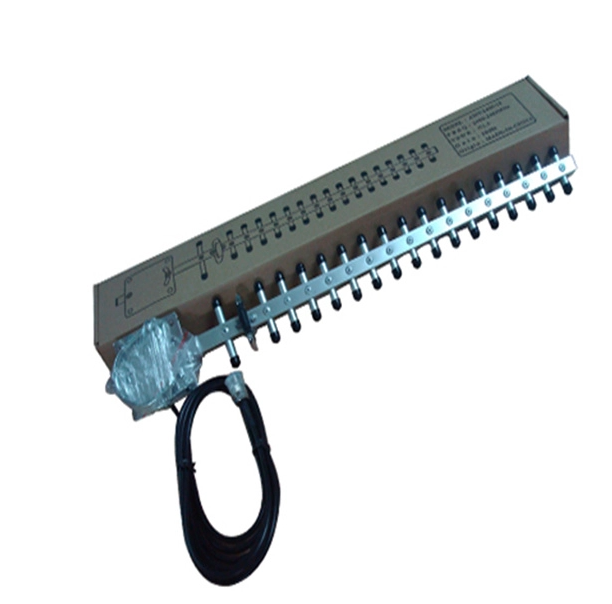

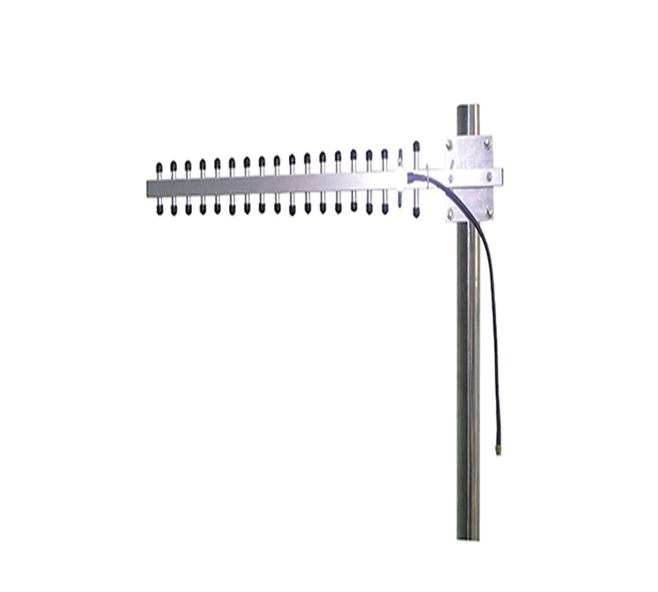

Una antena Yagi , también llamada antena Yagi-Uda, es una antena direccional que utiliza múltiples varillas metálicas dispuestas en línea recta. Estas barras interactúan para enfocar las ondas de radio en un haz potente. Por eso, una Yagi puede llegar más lejos que las antenas dipolo u omnidireccionales del mismo tamaño.
Los ingenieros suelen elegir antenas Yagi para:
Enlaces de antena WLAN para exteriores de largo alcance
Sistemas VHF y UHF
radiofm
comunicación de emergencia
IoT y telemetría
Configuraciones de Internet rurales
Una antena Yagi ofrece una sorprendente cantidad de rendimiento en una estructura simple. A continuación se muestra una descripción general de por qué la gente en ingeniería de RF confía en él con tanta frecuencia.
| Característica | Por qué es importante |
|---|---|
| Alta ganancia | Señal potente y concentrada para enlaces de larga distancia |
| Haz direccional | Reduce la interferencia y aumenta el alcance. |
| Ligero + compacto | Fácil montaje en poste en exteriores |
| Bajo costo | Más baratas que las antenas parabólicas o las antenas de panel. |
| Amplio ancho de banda (modelos dipolo plegado) | Útil para aplicaciones VHF/UHF y WLAN |
| Fácil de construir o escalar | Perfecto para bricolaje o diseños aeroespaciales profesionales. |
El comportamiento direccional de una antena Yagi la hace ideal para una configuración de antena WLAN para exteriores donde se necesita una comunicación estable de larga distancia punto a punto.
Una antena Yagi funciona porque cada varilla de metal desempeña una función específica.
Estas varillas, llamadas 'elementos', determinan cómo viajan las ondas de radio y qué tan fuerte se vuelve el haz final.
Este es el único elemento conectado a la línea de alimentación.
Generalmente un dipolo de media onda.
Puede ser un dipolo plegado para un ancho de banda más amplio
Convierte la energía eléctrica en ondas electromagnéticas.
También recibe señales provenientes del aire.
Cuando la gente habla de 'alimentar una antena Yagi', en realidad se refiere a alimentar este elemento impulsado.
El reflector se encuentra detrás del elemento accionado.
Ligeramente más largo que el dipolo
Empuja la energía hacia el frente.
Reduce la radiación hacia atrás
Mejora la relación adelante-atrás
Este comportamiento reflectante es el motivo por el que la antena Yagi produce un fuerte haz hacia adelante, perfecto para enlaces de antena WLAN para exteriores que necesitan una dirección clara.
Los directores se colocan delante del elemento impulsado.
Cada uno es más corto que el dipolo.
Atraen la energía electromagnética hacia adelante.
Agregue más ganancia cuando aumente el número de directores
Más directores = ancho de haz más estrecho + mayor ganancia.
Es por eso que las largas antenas Yagi parecen lanzas con muchas varillas cortas apuntando en una dirección.
Una antena yagi puede parecer simple desde el exterior (sólo una línea de varillas de metal), pero en su interior se están produciendo muchas físicas inteligentes.
Su funcionamiento proviene del acoplamiento mutuo , un fenómeno donde cada elemento afecta a los demás mediante la interacción electromagnética. Esta interacción da forma a la señal para que la antena envíe o reciba energía en una dirección fuerte. Es por eso que los ingenieros suelen elegir un Yagi para sistemas de antena WLAN para exteriores de larga distancia donde se necesitan enlaces estables y enfocados.
Cuando las ondas de radio llegan al elemento impulsado, el elemento comienza a irradiar energía según la frecuencia proveniente del transmisor. Pero lo que hace que un Yagi sea único es cómo el reflector y los directores responden a esa energía. Estos elementos circundantes no se conectan a la línea de alimentación; en cambio, captan corrientes inducidas del elemento accionado. Debido a que cada varilla tiene una longitud ligeramente diferente, resuena de manera diferente. Estas pequeñas diferencias hacen que las ondas cambien de fase, ya sea rezagadas o avanzando ligeramente.
Aquí está la reacción en cadena extendida que explica cómo la antena Yagi forma su poderoso haz:
El transmisor inyecta potencia de RF en el elemento accionado, que comienza a irradiar en todas direcciones como un dipolo típico.
El reflector, situado detrás del elemento accionado, recoge parte de esta energía, la retrasa ligeramente y la vuelve a irradiar hacia adelante. Esto crea una interferencia constructiva en la dirección de avance y suprime la señal detrás de la antena.
Los directores, que están sentados delante, resuenan a una frecuencia ligeramente más alta y empujan la energía hacia adelante produciendo corrientes que irradian un poco antes que el elemento impulsado.
A medida que la señal interactúa con múltiples directores, el lóbulo anterior se vuelve más estrecho, más enfocado y más fuerte.
El resultado final es un haz limpio y de alta ganancia que viaja mucho más lejos que la energía de un simple dipolo.
Todo este proceso (empuje del reflector, tracción de los directores y energía del elemento impulsado) crea el patrón direccional clásico por el que se conoce a una antena yagi. En instalaciones del mundo real, especialmente para configuraciones de antenas WLAN exteriores entre edificios o en terrenos abiertos, este impulso direccional significa una mejor estabilidad, menos ruido y una comunicación de larga distancia más confiable.
| Tipo de antena | Cobertura | Obtenga | el mejor uso |
|---|---|---|---|
| antena yagi | Direccional | Alto | Enlaces de antena WLAN exterior de larga distancia, TV, radio |
| dipolo | Ancho | Medio | WiFi interior, comunicación básica. |
| omni | 360° | Bajo | Puntos de acceso, enrutadores |
| plato parabólico | muy estrecho | muy alto | Satélite, punto a punto profesional |
| antena de panel | Semidireccional | Medio-alto | Puentes WLAN urbanos |
Una antena Yagi alcanza el punto óptimo entre costo, rendimiento y facilidad de instalación.

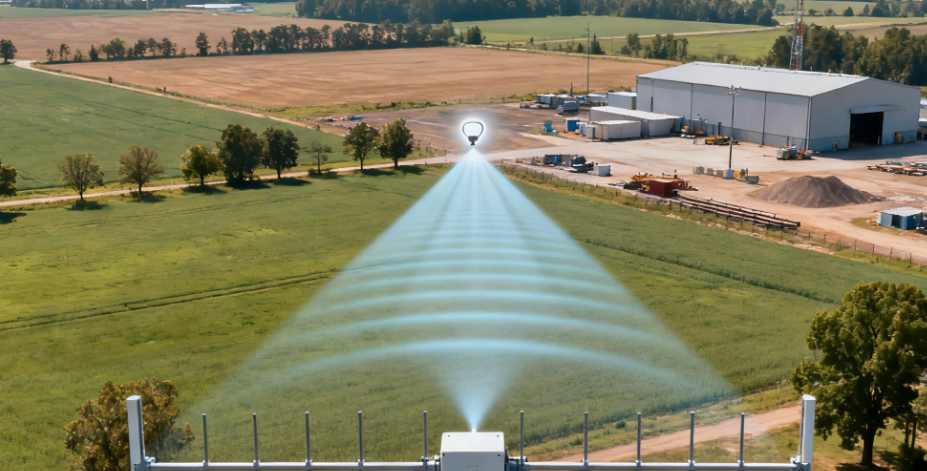

Muchas propiedades grandes (granjas, parques industriales, talleres y edificios remotos) luchan con una conexión WiFi débil porque los puntos de acceso están muy separados. Una antena yagi resuelve este problema enviando un haz concentrado hacia el otro extremo del enlace de red. Dado que la señal no se dispersa como una antena omnidireccional, la interferencia disminuye y la estabilidad de la conexión mejora. Es por eso que los instaladores suelen elegir un Yagi para puentes de antena WLAN exteriores de larga distancia, especialmente cuando árboles, paredes o patios de equipos bloquean la mayoría de las señales WiFi normales.

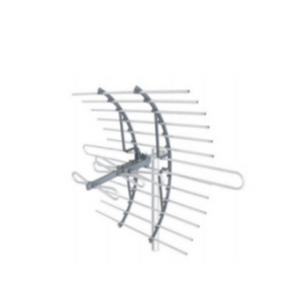

Los hogares en zonas rurales o montañosas a menudo tienen una recepción de televisión débil porque las torres de transmisión se encuentran a kilómetros de distancia. El estrecho haz delantero de una antena yagi actúa como un foco, capturando señales débiles que normalmente se desvanecerían. Esta captación enfocada ayuda a que las transmisiones analógicas más antiguas y los sistemas de televisión digital modernos logren imágenes más claras y menos interrupciones. Incluso las instalaciones ligeras en tejados se benefician del diseño de Yagi, ya que mantiene una fuerte recepción a pesar del viento o los cambios climáticos.
A los operadores de radioaficionados les encanta el control y el alcance que proporcionan las antenas Yagi. Ya sea que operen en VHF, UHF o bandas especializadas, un Yagi les permite enviar señales mucho más lejos utilizando la misma potencia del transmisor. El haz direccional reduce el ruido de fondo y ayuda a los operadores a establecer contactos confiables durante competencias, simulacros de emergencia y comunicaciones DX de larga distancia. Muchos radioaficionados incluso rotan sus conjuntos Yagi para rastrear señales a través del horizonte.
Cuando la comunicación simplemente no puede fallar, el rendimiento confiable de una antena yagi se vuelve invaluable. Los equipos de campo los utilizan para establecer enlaces punto a punto durante desastres, lo que permite que las unidades de comando permanezcan conectadas cuando las torres de telefonía celular colapsan. El personal militar también confía en los Yagis porque eliminan las interferencias, admiten enlaces direccionales seguros y funcionan de manera consistente en condiciones climáticas adversas o entornos inestables.
Los dispositivos IoT de bajo consumo a veces necesitan enviar datos a largas distancias, como sensores ambientales colocados en bosques, estaciones de monitoreo agrícola o medidores de servicios públicos a lo largo de infraestructuras remotas. Un Yagi aumenta el alcance de estos pequeños transmisores dirigiendo la señal en una sola dirección. Esta eficiencia ayuda a prolongar la vida útil de la batería y garantiza una transferencia de datos confiable donde las antenas omnidireccionales tendrían dificultades.
Un Yagi no adivina dónde está la fuente de su señal; espera que usted la apunte. Los instaladores suelen tomarse tiempo para alinear los directores hacia la ubicación de destino, ya sea un punto de acceso WiFi, una estación base celular o una torre de transmisión distante. Pequeños ajustes pueden generar grandes diferencias en la ganancia, especialmente para enlaces de antena WLAN para exteriores que abarcan varios cientos de metros o más.
La altura reduce obstrucciones como edificios, cultivos, árboles e incluso vehículos estacionados. Cuanto más claro sea el camino, más fuerte será el vínculo. Montar una antena yagi en un mástil alto o en un tejado ayuda a que el haz viaje más lejos sin rebotar en el suelo o en estructuras cercanas.
Las señales se debilitan a medida que viajan por el cable. El coaxial de baja pérdida preserva la ventaja de alta ganancia de la antena y mantiene estable su sistema de antena WLAN para exteriores. Los instaladores suelen elegir tramos coaxiales más gruesos o longitudes de cable más cortas para que el rendimiento del Yagi no se desperdicie antes de que la señal llegue al equipo.
Los cobertizos metálicos, las vallas, las unidades de aire acondicionado o las vigas de acero pueden distorsionar el patrón de radiación de la antena. Cuando una antena yagi se coloca demasiado cerca de superficies conductoras, el haz se propaga de manera impredecible o pierde fuerza. Mantener varios pies de espacio libre ayuda a mantener la ganancia hacia adelante diseñada.
La lluvia y la humedad no parecen dañinas, pero pueden desafinar gradualmente los conectores y afectar la impedancia en las frecuencias altas. Envolver las juntas expuestas, sellar las conexiones coaxiales y utilizar hardware resistente a la corrosión extiende la vida útil de la instalación de antena Yagi y WLAN para exteriores. Una buena resistencia a la intemperie también evita caídas intermitentes que a menudo confunden a los usuarios.
R: Una antena yagi se utiliza principalmente para comunicaciones direccionales de larga distancia, incluidos enlaces de antena WLAN para exteriores, recepción de TV, radioaficionados, telemetría y monitoreo remoto.
R: Sí, una Yagi proporciona una mayor ganancia y un haz enfocado, lo que la hace mucho más efectiva para comunicaciones punto a punto de largo alcance que una antena omnidireccional.
R: El alcance depende de la potencia, la alineación y el entorno, pero muchas antenas Yagi correctamente instaladas pueden alcanzar varios kilómetros, especialmente en configuraciones de antena WLAN para exteriores con una línea de visión clara.
R: Sí, concentra la mayor parte de la señal en una fuerte dirección directa, lo que reduce la interferencia y mejora la calidad del enlace.
R: Apunte a los directores (los elementos más cortos) hacia la fuente de la señal, como un punto de acceso WiFi, una torre de telefonía móvil, una torre de televisión u otro edificio en un puente WLAN.
Una antena yagi puede parecer mecánicamente simple, pero su rendimiento se basa en un comportamiento electromagnético preciso y un control inteligente de la energía direccional. Desde proyectos de antenas WLAN para exteriores hasta comunicaciones de emergencia, redes de sensores remotos y recepción de TV en entornos desafiantes, su capacidad para ofrecer conectividad estable, de largo alcance y de alta ganancia continúa convirtiéndola en uno de los tipos de antena más confiables del mundo. Con una instalación, alineación e impermeabilización adecuadas, un Yagi puede mejorar drásticamente la calidad del enlace manteniendo los costos bajo control.
Si busca antenas Yagi diseñadas profesionalmente, soluciones de antena WLAN para exteriores o hardware de comunicación RF personalizado, Zhengzhou LEHENG Electronic Technology Co., Ltd. ofrece productos de alto rendimiento diseñados para brindar confiabilidad y durabilidad en el mundo real. Con sólidas capacidades de I+D y fabricación avanzada, LEHENG proporciona sistemas de antenas que ofrecen ganancia, estabilidad y rendimiento a larga distancia excepcionales en proyectos de redes industriales, comerciales y exteriores.
