¿Qué es una antena MIMO?

Las antenas Mimo representan múltiples entradas y múltiples salidas.Generalmente se usa para ieee 802.11n, pero también se puede usar para otras tecnologías 802.11.La tecnología Mimo se puede dividir aproximadamente en dos categorías: diversidad de transmisión/recepción y multiplexación espacial.La antena Mimo a veces se denomina diversidad espacial porque utiliza múltiples canales espaciales para transmitir y recibir datos, y la capacidad de los canales se puede mejorar mediante el uso de tecnología mimo.

Clasificación de antenas MIMO

La antena MIMO se puede dividir en SISO (entrada única salida única), MISO (entrada única salida única), SIMO (entrada única salida múltiple), MIMO y MIMO cooperativo según su sistema.

(1) SISO, que adopta transmisión de antena única y recepción de antena única.Teóricamente, la capacidad de información de una sola antena está limitada por la SNR del enlace.

(2) MISO, que adopta transmisión con múltiples antenas y recepción con una sola antena.La estación base adopta transmisión de múltiples antenas, y todos los usuarios finales atendidos por la estación base pueden obtener una ganancia de diversidad de transmisión, y la capacidad del enlace aumenta logarítmicamente con el aumento del número de antenas.

(3) SIMO, utilizando transmisión de antena única y recepción de antena múltiple, todos los usuarios finales atendidos por la estación base pueden obtener la ganancia de diversidad de recepción y la capacidad del enlace aumenta logarítmicamente con el aumento del número de antenas.

(4) MIMO, que adopta transmisión y recepción de múltiples antenas, y la combinación de diferentes configuraciones de antena entre el transmisor y el receptor puede mejorar en gran medida la velocidad de transmisión de datos y la capacidad del sistema.

Aplicación de la antena MIMO

Aplicación Mimo en 3g La investigación sobre la tecnología Mimo ha entrado en una etapa relativamente madura.Pero hasta ahora, mimo rara vez se ha implementado comercialmente en sistemas celulares.Además del esquema mimo, 3G (Tercera Generación) no ha adoptado ningún esquema MIMO.Hay dos factores principales que afectan la comercialización a gran escala de los sistemas mimo: uno es el problema de la antena.En el diseño de sistemas mimo, la cantidad y el espaciado de las antenas son parámetros del sistema muy importantes.Para el terminal, una separación de 1/2 longitud de onda es suficiente para garantizar un desvanecimiento no correlacionado y es posible utilizar dos antenas como máximo.Para el teléfono móvil, instalar dos antenas puede ser un problema.Esto se debe a que la tendencia en el diseño de teléfonos móviles es colocar la antena en la cubierta para mejorar el atractivo de la apariencia, lo que hace que el requisito de espacio sea casi severo.El segundo es la complejidad del receptor.En primer lugar, la estimación del canal mimo en el receptor aumenta la complejidad.Además, la complejidad también proviene del algoritmo especial de separación avanzado de rf (radiofrecuencia), hardware y receptor.También es necesario considerar la compatibilidad del sistema con las redes no mimo existentes, el hecho de que la UIT (Unión Internacional de Telecomunicaciones) aún no ha unificado el modelo de canal mimo y la consideración de csi (información de estado del canal) del transmisor.2. Otras aplicaciones de la tecnología mimo La tecnología mimo se ha utilizado ampliamente en el campo del acceso inalámbrico de banda ancha fija, y las principales empresas que adoptan mimo son las tecnologías iospan wireless2less y raze.El sistema airburst de iospan wireless es un sistema fdd (dúplex por división de frecuencia) basado en multiplexación por división de frecuencia ortogonal mimo-ofdm.El sistema skyfir de Raze technologies también tiene una interfaz mimo y se puede actualizar con un controlador de formación de haces.

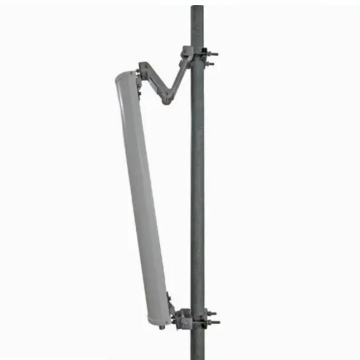

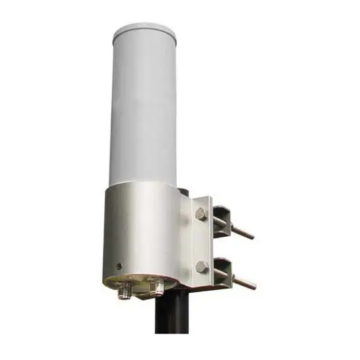

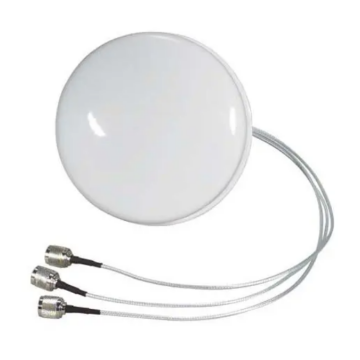

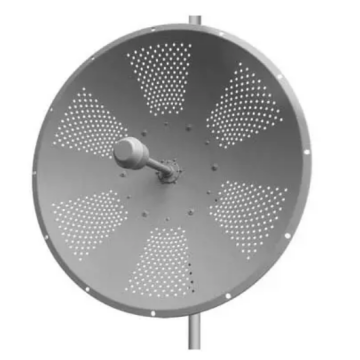

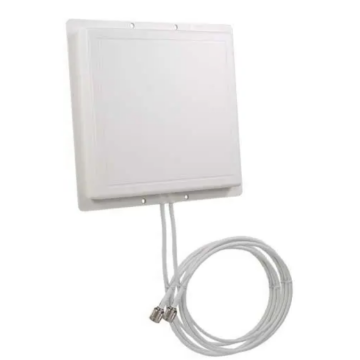

Tipos de antenas MIMO

¿Qué es una antena magnética?

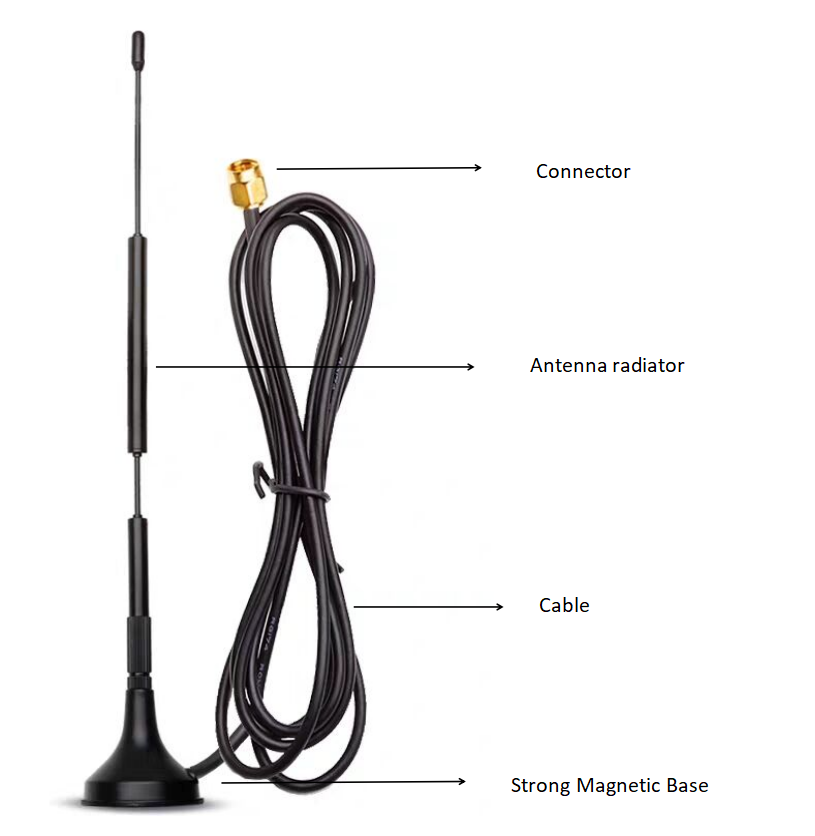

Estructura de la antena magnética

1.El radiador de la antena está hecho de acero inoxidable, cobre puro, aleación con memoria y otros materiales, y su forma generalmente es de látigo o varilla.El radiador de la antena ventosa es en realidad una antena monopolo (látigo), que es un brazo de un oscilador simétrico perpendicular a un plano conductor ideal (tierra).Según el principio de la antena, la frecuencia de resonancia de la antena de hilo es un múltiplo entero de 1/2 longitud de onda.Según el principio de la imagen especular, el tamaño eléctrico mínimo ideal de la antena magnética es 1/4 de la longitud de onda en el plano infinito ideal.Si queremos mejorar la ganancia, podemos aumentar la longitud del radiador de la antena (un múltiplo entero de 1/4 de longitud de onda) agregando inductancia en el medio.

2. La función de la fuerte base magnética es fijar toda la antena y garantizar que la antena magnética esté en contacto conductor con el metal aspirado.

3. Los cables generalmente incluyen cables de la serie RG (RG58, RG174) y 3D.

4. Los tipos comunes de conectores de antena son: N-head, SMA, BNC, TNC, I-PEX, etc. Entre ellos, los conectores comunes de antenas magnéticas son N-head, SMA, BNC, TNC, etc., que se dividen en masculino y femenino.A la hora de seleccionar antenas, debes comprar conectores que coincidan con el equipo.

Dos puntos a los que se debe prestar atención al utilizar una antena magnética

Es necesario adsorberlo en la parte superior del gabinete o locomotora para garantizar la altura y la dirección de la radiación, a fin de aprovechar al máximo el mejor rendimiento de la antena;Si se instala en otras partes, provocará ondas estacionarias, patrones y cambios de elevación, lo que afectará el alcance de la comunicación.2. Intente instalar la antena en un campo de visión amplio y evite instalarla en un pozo o en un lugar con un entorno electromagnético complejo.Sólo así se puede mejorar la calidad de la comunicación y reducir los fenómenos de interferencia impredecibles, como el ruido de fondo.

El propósito de la antena magnética.

Hablando del uso de antenas magnéticas, hablemos primero de sus ventajas.Si el método de instalación es correcto, la relación de onda estacionaria de la antena magnética es mejor y más eficiente que la de la antena incorporada y no hay necesidad de personalización.Bajo la misma banda de frecuencia y tamaño estructural que la antena de barra adhesiva, la ganancia es mayor y la distancia de transmisión es más larga, y se pueden seleccionar diferentes posiciones de instalación según los requisitos de uso reales.Además de las ventajas anteriores, la antena magnética también tiene una amplia gama de usos, además de nuestras máquinas expendedoras diarias, gabinetes exprés y radios de automóviles, pero también es adecuada para módulos inalámbricos y puertas de enlace inalámbricas con requisitos de ganancia media.

La antena magnética se puede utilizar en cajas eléctricas y automóviles al aire libre.Cuando se usa en exteriores, el radomo puede estar hecho de FRP y otros materiales, que pueden ser impermeables y resistentes al viento.

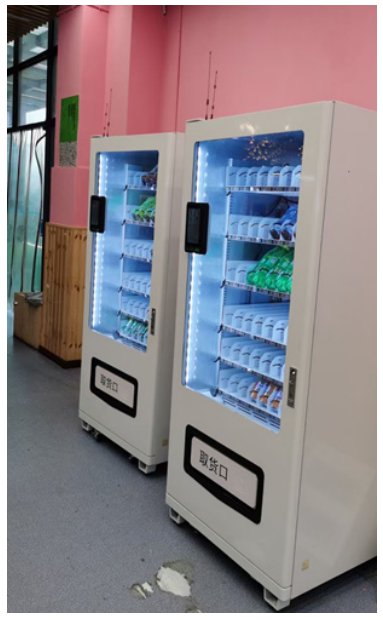

El imán La antena también se puede utilizar en máquinas expendedoras.La base de la antena es una ventosa magnética fuerte, fácil de instalar y difícil de caer..
