Acerca de la antena magnética

Definición de antena magnética

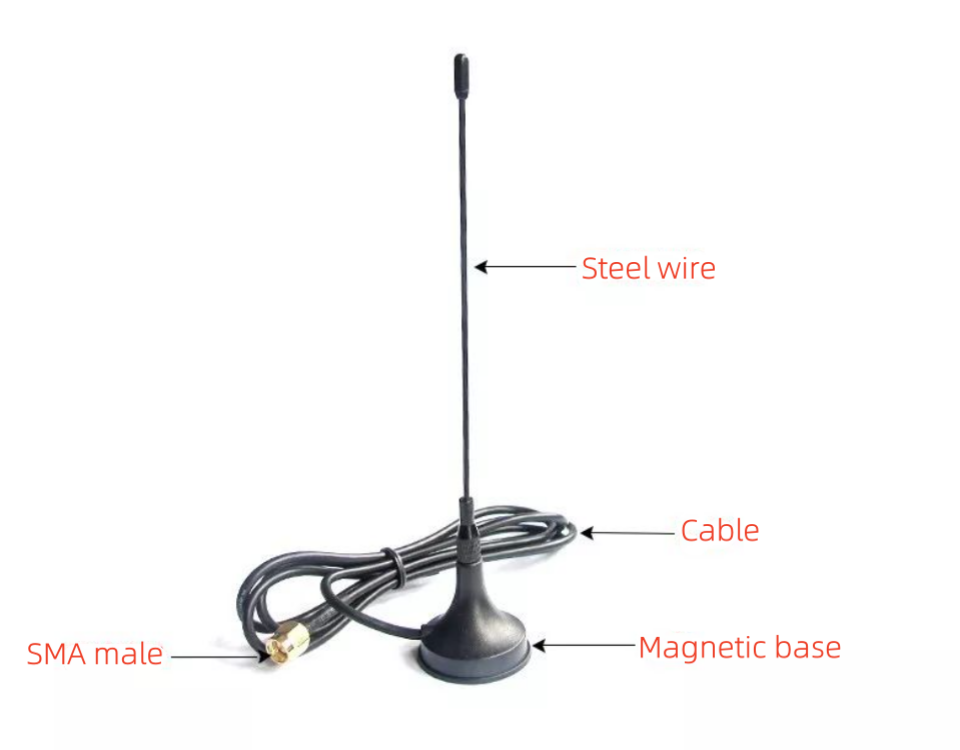

La antena magnética es una antena que se fija a la superficie metálica a través de una base magnética. A menudo se utiliza en dispositivos de comunicación móviles, como radios de automóviles y walkie-talkies portátiles. (Como se muestra a continuación)

Radiador de antena : Los materiales incluyen acero inoxidable, cobre puro, aleación con memoria, etc., y la forma generalmente tiene forma de látigo o de varilla. El radiador de antena con ventosa es en realidad una antena monopolo (en forma de látigo). Un brazo del vibrador simétrico es perpendicular a un plano conductor ideal (tierra). Según el principio de la antena, la frecuencia de resonancia de la antena de hilo es un múltiplo entero de 1/2 longitud de onda. Según el principio del espejo, en un plano infinito ideal, el tamaño eléctrico mínimo ideal de la antena de ventosa es 1/4 de longitud de onda. Si desea aumentar la ganancia, puede utilizar la inductancia media y aumentar la longitud del radiador de la antena (múltiplo entero de 1/4 de longitud de onda).

Base magnética : la fuerte ventosa magnética contiene un imán potente que se utiliza para adsorber la superficie metálica.

Cable : Cable que conecta la antena y el transceptor.

SMA macho : los tipos de interfaz comunes incluyen N head, SMA, BNC, TNC, I-PEX, etc. Entre ellos, los conectores comunes de la antena de ventosa son N head, SMA, BNC, TNC, etc., divididos en macho y hembra. A la hora de elegir una antena, debes comprar un conector que coincida con el dispositivo.

Precauciones para el uso de una antena magnética

El rendimiento eléctrico de la antena está estrechamente relacionado con el entorno en el que se utiliza. La frecuencia de resonancia se ve afectada por la constante dieléctrica del material alrededor de la antena. Su uso y rendimiento son inseparables de los requisitos del entorno de diseño y del entorno de instalación y uso.

1. La antena se coloca en una posición donde la señal pueda transmitirse bien;

2. Debe estar conectado al piso metálico y colocado perpendicular al piso;

3. El radiador de la antena no puede hacer contacto con el metal circundante;

4. No se puede colocar en una caja metálica cerrada.

Uso de antena magnética.

La ventaja de la antena magnética es que si se instala correctamente, puede tener una relación de onda estacionaria más baja y una mayor eficiencia que la antena incorporada, y no es necesario personalizarla. En comparación con la antena de varilla de goma, la antena de ventosa tiene una mayor ganancia en la misma banda de frecuencia y tamaño estructural, y se pueden seleccionar diferentes posiciones de instalación según las necesidades de uso reales.

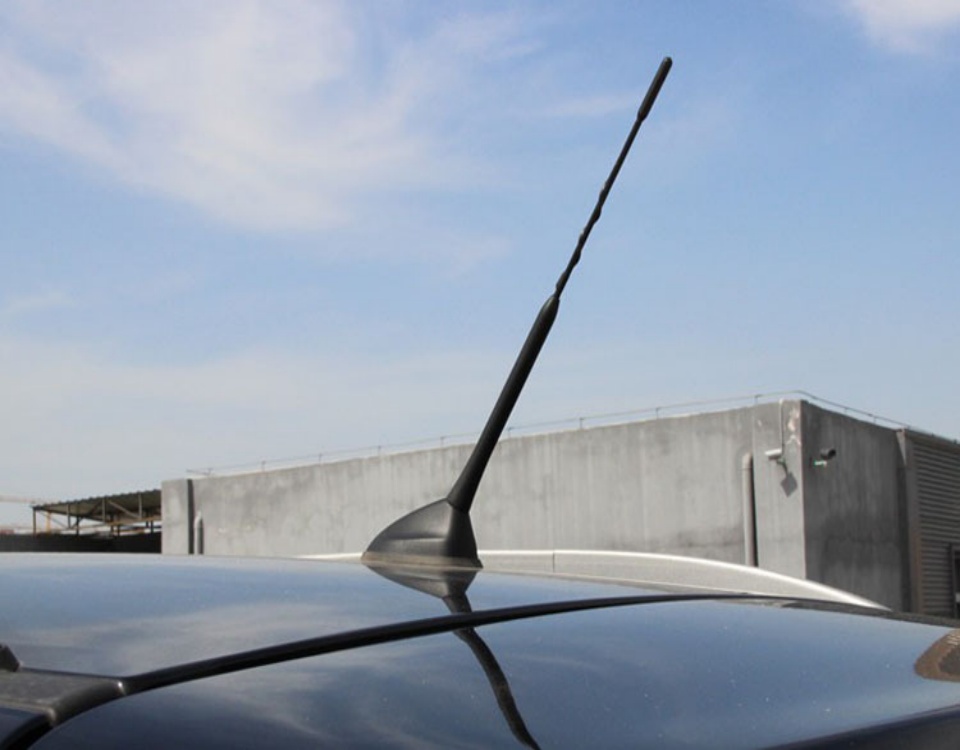

1. La antena magnética se puede utilizar en cajas eléctricas exteriores y montada en automóviles. Cuando se utiliza en exteriores, se puede seleccionar que la cubierta de la antena esté hecha de fibra de vidrio y otros materiales, que pueden ser resistentes al agua y al viento.

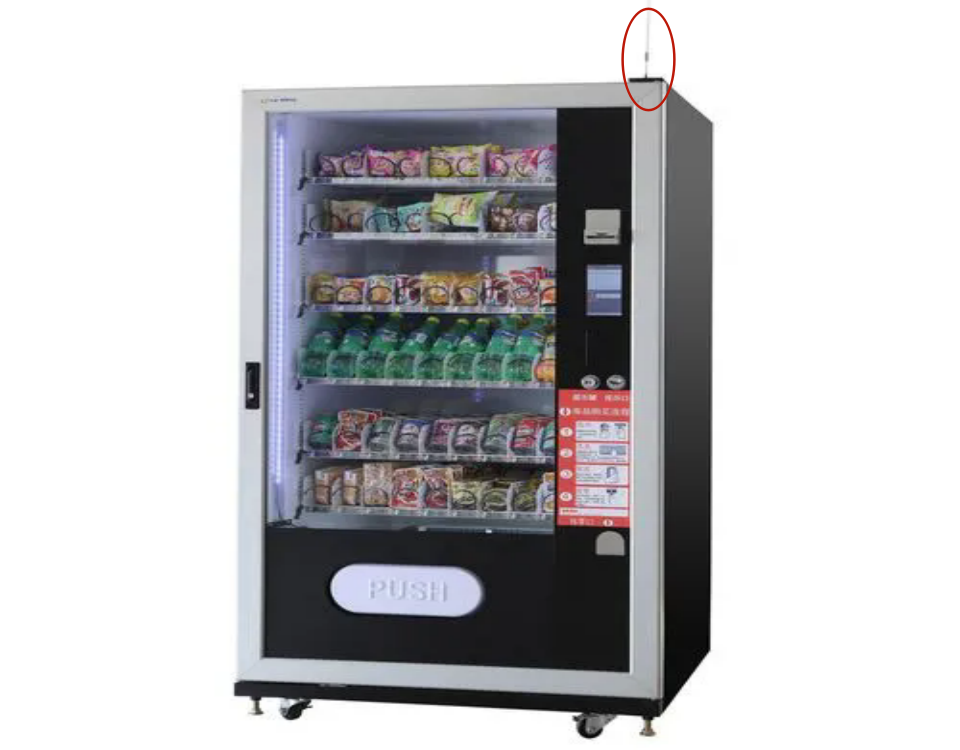

2. La antena magnética también se puede utilizar en máquinas expendedoras. La base de la antena es una fuerte ventosa magnética, que es fácil de instalar y no se cae fácilmente.

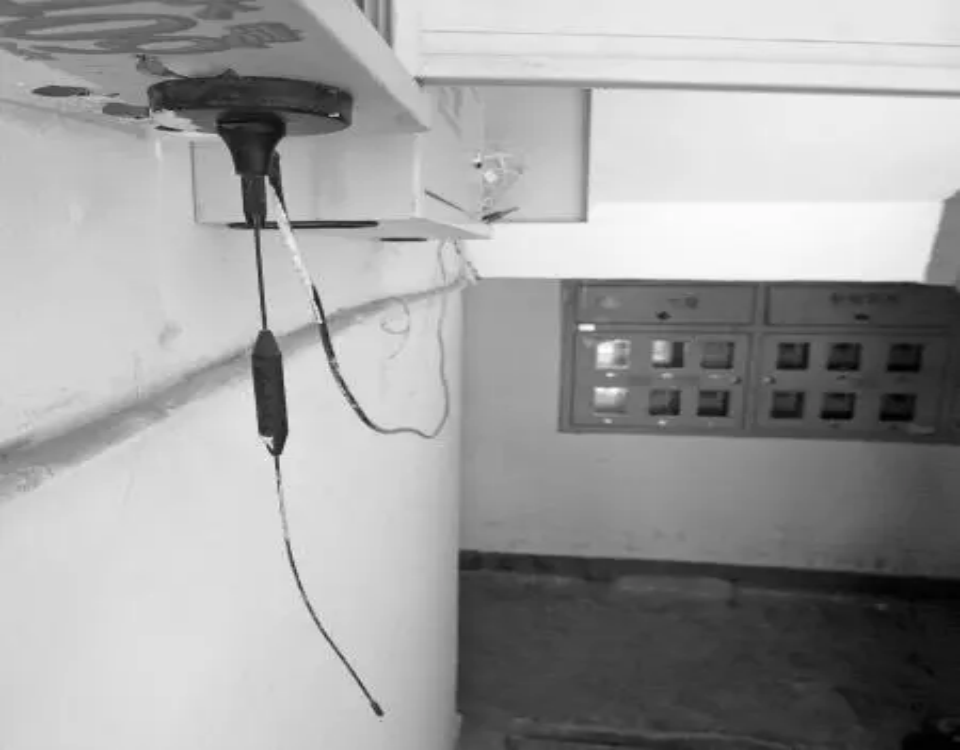

3. La antena magnética también se puede utilizar para lectura de medidores inalámbricos. La estructura de la antena es ligera y la apariencia es hermosa.

Nuestra empresa tiene más de 10 años de experiencia en I+D en la industria de las comunicaciones, incluidas varias bandas de frecuencia, materiales e interfaces para que usted elija. Por supuesto, si nuestros productos estandarizados y a gran escala no pueden satisfacer sus necesidades, también podemos personalizar los productos para que usted satisfaga sus necesidades personalizadas.
