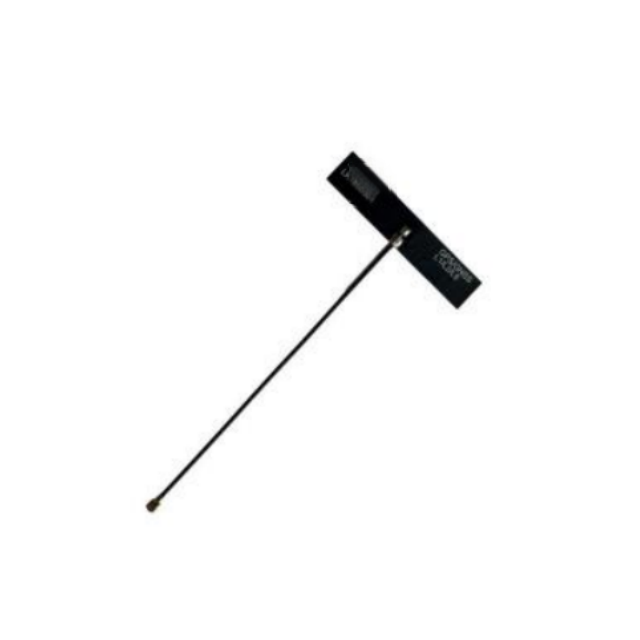

GL185
Asialeren
8517710000
100 piezas
Aceptado
10000 unidades/día
| Cantidad: | |
|---|---|
| Exportación PDF | |
Número de pieza | GL185 | ||
Frecuencia (MHz) | 1176 ±10 | 1227 ±10 | 1559-1610 |
S11 ( Pérdida de retorno) (dB) | <-8,0 | < -9.0 | <-10,0 |
VSWR | < 2,4 | < 2.1 | < 2.0 |
Eficiencia promedio | > 47% | > 58% | > 50% |
Ganancia máxima (dBi) | -0.7 | 1.0 | 1.2 |
Polarización | Lineal | ||
Patrón de radiación | Omnidireccional | ||
Tipo de antena | dipolo | ||
Impedancia | 50 Ω | ||
Tipo de conector RF | Enchufe compatible MHF 1 | ||
Diámetro del cable | Ø1,13mm | ||
Clasificación de potencia | 5 vatios | ||
Temperatura de funcionamiento | -40 ℃ a +85 ℃ | ||
Temperatura de almacenamiento | -40 ℃ a +85 ℃ | ||
Introducción del producto
1. Soporte de posicionamiento de alta precisión de banda completa
Totalmente compatible con múltiples sistemas de navegación por satélite, incluidos GPS L1/L2/L5, GALILEO E1/E5, GLONASS L1/L5 y BeiDou B1/B2, lo que garantiza un posicionamiento rápido y preciso a nivel mundial, especialmente adecuado para campos profesionales con requisitos de precisión extremadamente altos.
2. Diseño de placa de circuito flexible para una fácil integración
Al utilizar material FPC ultrafino (solo 0,1 mm de espesor), posee una excelente flexibilidad y se adapta fácilmente a varias superficies curvas o estructuras irregulares, lo que mejora en gran medida la conveniencia de integración en dispositivos compactos.
3. Rendimiento estable, no afectado por factores ambientales
El exclusivo diseño dipolo equilibrado garantiza que su rendimiento no se vea afectado por los cambios en el tamaño del plano de tierra y la longitud del cable, manteniendo una eficiencia constante (eficiencia promedio >47%) y el modo de radiación incluso en diferentes entornos de instalación.
4. Radiación omnidireccional y baja ganancia, compatible con certificación
Proporciona un modo de radiación omnidireccional, asegurando que no haya zonas muertas direccionales en la recepción de la señal; Al mismo tiempo, las características optimizadas de baja ganancia ayudan al dispositivo a pasar fácilmente la certificación de aprobación de tipo de radio, lo que acorta el tiempo de lanzamiento del producto.
5. Servicios integrales de configuración y personalización
Ofrece una variedad de longitudes de cable (100 mm-250 mm) y opciones de conectores compatibles con MHF1/MHF-4L, y se puede personalizar para cumplir con requisitos de instalación específicos para diferentes escenarios de aplicación.
Escenarios de aplicación
* Rastreadores de vehículos y activos: integrados en dispositivos de seguimiento portátiles, que proporcionan datos de ubicación continuos para las industrias de logística y transporte.
* Maquinaria agrícola de precisión: instalada en drones agrícolas o tractores automatizados para una gestión y operación precisa de las tierras de cultivo.
* Dispositivos portátiles y de navegación para exteriores: se utilizan en navegadores GPS portátiles, walkie-talkies, etc., para proporcionar una guía direccional confiable para actividades al aire libre.
* Comunicación satelital marítima y con drones: como parte de un módulo de comunicación por satélite, que proporciona una recepción estable de señal satelital para barcos o drones.
* Sistemas de vigilancia de grado industrial: integrados en equipos de monitoreo de seguridad para garantizar información de ubicación precisa del propio equipo.
Preguntas frecuentes
P: ¿Qué sistemas GNSS admite esta antena?
R: Es compatible con todos los sistemas principales, incluidos GPS (L1, L2, L5), GALILEO (E1, E5), GLONASS (L1, L5) y BEIDOU (B1, B2).
P: ¿La antena es flexible y fácil de instalar?
R: Sí, es una antena de circuito impreso flexible, de solo 0,1 mm de grosor, que se puede doblar y adherir a la mayoría de las superficies para una fácil integración.
P: ¿Cuál es la eficiencia típica de esta antena?
R: La eficiencia promedio supera el 47% en todas sus bandas operativas (1166-1610 MHz), y algunas bandas alcanzan más del 58%.
P: ¿Qué conectores están disponibles?
R: Está disponible con conectores enchufables MHF1 o MHF-4L compatibles, adecuados para interfaces RF estándar.
P: ¿Puedo solicitar una longitud de cable personalizada?
R: Sí, Leankon ofrece personalización en cuanto a longitud, color y tipo de conector del cable. Comuníquese con Info@leankon.com para obtener más detalles.
P: ¿Cómo funciona la antena cerca de superficies metálicas?
R: Para un rendimiento óptimo, mantenga la distancia recomendada de estructuras metálicas grandes (p. ej., >5 mm a 30 mm según la guía).
P: ¿Cuál es el rango de temperatura de funcionamiento?
R: Puede funcionar de manera confiable en temperaturas de -40 ℃ a +85 ℃, adecuado para ambientes hostiles.
