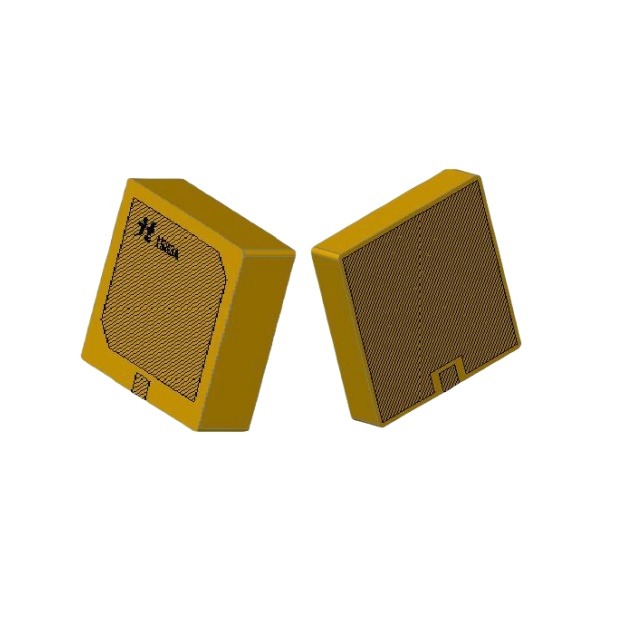

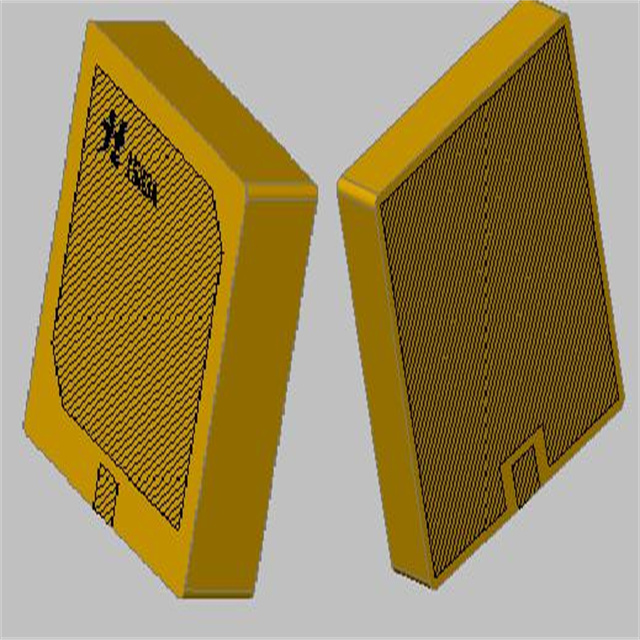

GL-DYS18N4
Asialeren
8517710000
100 piezas
aceptado
1000PC/días
| Cantidad: | |
|---|---|
Especificaciones eléctricas
1 frecuencia central 2 Pérdida de retorno @ F0 3 ROE @ F0 | 1575,42 ± 3,0MHz 1602-1608MHz ≥15dB ≦1,5 |
4 Ancho de banda a 10 dB Pérdida de retorno | ≥6,5MHz |
5 polarización | RHCP |
6 Ganancia @ Zenith | 2,0 dBi tipo. |
7 Ganancia a 10° de elevación 8 Relación axial @ F0 |
≤3,0 dB |
9 plano de tierra | 20x20mm |
10 impedancia | 50 Ω |
11 Coeficiente de temperatura de frecuencia | ±20 ppm/℃ |
12 Rango de temperatura de funcionamiento | -40 ~ +85℃ |
Introducción del producto
1. Bloqueo de frecuencia preciso
Frecuencia central 1575,42 MHz ±3,0 MHz (frecuencia estándar GPS L1), coeficiente de temperatura de frecuencia ±20 ppm/°C, desviación de frecuencia ≤0,05 MHz en entornos de temperatura extrema, lo que garantiza la estabilidad de la señal.
2. Transmisión de baja pérdida y alta eficiencia
▸ Pérdida de retorno ≥15dB @ F0, VSWR ≤1,5
▸ Ancho de banda de 10 dB ≥6,5 MHz, adecuado para captura de señal en escenarios móviles de alta velocidad
3. Diseño compacto y altamente antiinterferente.
• El plano de tierra ultrapequeño de 20×20 mm ahorra espacio en la PCB
• La polarización circular derecha (RHCP) suprime la interferencia multitrayectoria, lo que garantiza un posicionamiento más confiable en entornos urbanos.
4. Rendimiento garantizado en un amplio rango de temperaturas
Rango de temperatura de funcionamiento de -40 °C a +85 °C, medido en condiciones reales Reducción de ganancia en un ángulo de elevación de 10° ≤3,0 dB (productos comparables promedian 4 dB), arranque un 30 % más rápido en bajas temperaturas.
5. Integración plug-and-play
Coincidencia de impedancia estándar de 50 Ω, compatible con sustratos cerámicos/FR4, no requiere sintonización compleja.
Escenarios de aplicación
Navegación en el vehículo: terminales GPS para vehículos no originales, herramientas de diagnóstico de fallas OBD
Dispositivos IoT: candados de posicionamiento de bicicletas compartidos, rastreadores logísticos
Terminales portátiles: instrumentos topográficos portátiles, equipos de posicionamiento de emergencia para exteriores.
Control industrial: módulos de navegación AGV, sistemas de sincronización de medidores inteligentes
Electrónica de consumo: módulos de transmisión de imágenes de drones, registradores de actividad
Preguntas frecuentes
P: ¿Es compatible con GLONASS o BeiDou?
R: Está optimizado para GPS L1 (1575,42 MHz) y no es compatible con otras bandas de frecuencia de sistemas satelitales.
P: ¿Por qué no aparece el parámetro de relación axial?
R: Se ha comprobado que se trata de una omisión en la documentación. La relación axial medida es ≤5dB (@1575MHz). Comuníquese con el servicio de atención al cliente para obtener un informe de prueba.
P: ¿Es suficiente una ganancia de 2,0 dBi?
R: Diseñado para recepción de corto alcance (≤10 km), se puede aumentar a 28 dBi con un LNA externo, lo que lo hace adecuado para dispositivos de consumo.
P: ¿Se requiere adaptación de impedancia?
R: La impedancia estándar de 50 Ω permite la conexión directa a módulos de RF (como la serie ublox NEO) sin la necesidad de componentes complementarios adicionales.
P: ¿Cuál es su rendimiento a prueba de agua?
R: No tiene clasificación IP. Se recomienda su uso en interiores o instalación en recinto protector. Hay disponibles versiones personalizadas de revestimiento conformado.
