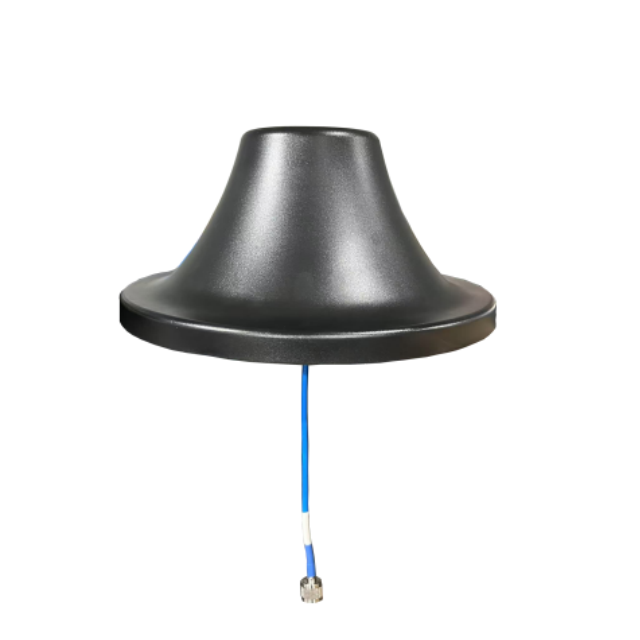

Antena base VHF de 100-400MHz con conector N para comunicación marina

Patrón de radiación horizontal                  Patrón de radiación vertical

Introducción del producto

1. Banda de frecuencia ultraancha y gran compatibilidad

Este dispositivo cubre toda la banda de frecuencia de 100-400MHz y es compatible con comunicaciones marítimas VHF (156-174MHz), bandas de aviación (118-137MHz) y bandas de walkie-talkie policial (136-174MHz), lo que lo hace adecuado para múltiples escenarios.

2. Manejo de alta potencia de grado industrial

▸ Potencia de entrada ultraalta de 50 W (promedio de la industria 10-25 W)

▸ Conector tipo N + cable blindado RG142 (estándar de 25 cm) minimiza la atenuación de la señal

3. Cobertura omnidireccional estable

• Radiación omnidireccional horizontal de 360° + haz vertical de 90°±15°

• Ovalidad ≤±2dB, eliminando puntos ciegos en la comunicación

• Escudo ABS negro mate resistente a los rayos UV

4. Instalación conveniente en modo dual

Montaje magnético: despliegue rápidamente en techos de vehículos o superficies metálicas

Fijación con tornillos: Incluye pernos de anclaje y tornillos autorroscantes (consulte la Guía de instalación de P3)

Diseño resistente al agua: los conectores deben envolverse con cinta impermeable (si se especifica en el manual).

5. Adaptabilidad a entornos hostiles

Amplio rango de temperatura -30°C a +65°C Rango de humedad del 10% al 95%

El diseño liviano de 1 kg reduce la carga de instalación

Escenarios de aplicación

Comunicaciones marítimas: Radio VHF para buques (CH16 International Distress Channel)

Comando de emergencia: sistema de comunicación del vehículo del equipo de bomberos/rescate

Vigilancia forestal: Estación de retransmisión de la torre de vigilancia para la prevención de incendios forestales

Despacho de flotas: sistema de intercomunicación del clúster de logística y transporte

Estación base remota: infraestructura de comunicaciones en zonas montañosas/mineras

Preguntas frecuentes

P: ¿Admite señales ADS-B de aviación?

R: Cubre la banda de frecuencia de 1090MHz (estándar ADS-B), pero requiere un receptor dedicado. Esta antena sólo se encarga de transmitir/recibir señales.

P: ¿Se caerá el soporte magnético durante la conducción todoterreno?

R: La fuerza de adhesión medida es ≥15 kg (no marcada). Se recomienda su uso por debajo de 80 km/h. Se recomienda el montaje con tornillos para condiciones extremas de la carretera.

P: ¿Se puede utilizar el límite superior de 400 MHz para radioaficionados UHF?

R: Compatible (parte de la banda UHF 400-470 MHz), pero la ganancia se reducirá. Se recomienda una antena UHF dedicada para un mejor rendimiento.

P: ¿Se puede convertir un conector tipo N en un dispositivo SMA?

R: Se requiere un adaptador N a SMA (no incluido). Tenga en cuenta que la pérdida de conversión es de aproximadamente 0,3 dB.

P: ¿Puede una viga vertical de 90° alcanzar edificios de gran altura?

R: Adecuado para comunicación a nivel de horizonte. Para edificios de gran altura, se debe ajustar el ángulo de elevación (el rango ajustable está limitado a ±15°). Se recomienda una antena direccional de alta ganancia.

P: ¿Se puede extender el cable RG142?

R: Se admiten longitudes personalizadas (el valor predeterminado es 25 cm). Para longitudes superiores a 1 metro, se debe utilizar un cable de baja pérdida (como el LMR400); de lo contrario, la ROE se deteriorará.

P: ¿Se requiere precalentamiento cuando se comienza a -30°C?

R: No. El material ABS sigue siendo resistente incluso a -30 °C. La fluctuación de la ROE en las mediciones reales fue ≤0,2 en la niebla helada.
