GL1575S18T2
Asialeren
8517710000
100 piezas
Aceptado
10000 unidades/día
| Cantidad: | |
|---|---|
| Exportación PDF | |
1. ESPECIFICACIONES ELÉCTRICAS
NO. | Número de pieza | Dimensión de contorno | Plano de tierra |
1-1 | GL1575S18T2 | 18*18*2mm | En la placa PCB del cliente |
1-2 | Frecuencia central | 1575.42-1610 | |
1-3 | Ancho de banda | 34,58MHz | |
1-4 | Impedancia | 50Ω | |
1-5 | Ganancia @ cenit | 1,5 dBi típico | |
1-6 | Coeficiente de temperatura de frecuencia | 0±10 ppm/℃ | |
1-7 | Pérdida de retorno @fo | 20 dB mín. | |
1-8 | VSRW | 1,5 máx. | |
1-9 | Relación axial @fo | 5,0 dB máx. | |
2. ESTRUCTURA Y MATERIAL
No. | Descripción | Estructura y material |
2-1 | Sustrato de antena | Cerámica Dieléctrica |
2-2 | Alfiler | Cobre |
2-3 | Electrode | Chapado en plata |
2-4 | Base terrestre | Chapado en plata |

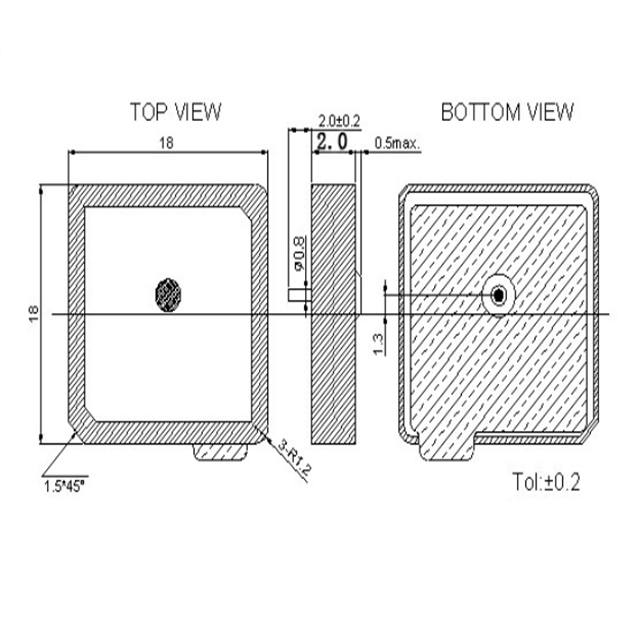

3.DIMENSIONES FÍSICAS
4.ESPECIFICACIONES AMBIENTALES
Condición estándar: Rango de temperatura: 25 ± 3 ℃
Rango de humedad relativa: 55~75%RH
Rango de temperatura de funcionamiento: -40 ℃ ~ +85 ℃
Rango de temperatura de almacenamiento: -40 ℃ ~ +100 ℃
4.1 Resistencia a altas temperaturas
El dispositivo debe satisfacer las especificaciones de la Tabla 1 después de exponerlo a una temperatura de 85 ± 5 ℃.
durante 24 ± 2 horas y 1 ~ 2 horas de tiempo de recuperación a temperatura normal.
4.2 Resistencia a bajas temperaturas
El dispositivo también debe satisfacer las especificaciones de la Tabla 1 después de exponerlo a la temperatura.
-40 ℃ ± 5 ℃ durante 24 ± 2 horas y 1 ~ 2 horas de tiempo de recuperación a temperatura normal.
4.3 A prueba de humedad
El dispositivo debe satisfacer las especificaciones de la Tabla 1 después de exponerlo a una temperatura de 40 ± 2
℃ y humedad relativa 90~95% RH durante 96 horas y 1~2 horas de tiempo de recuperación bajo
condición normal.
4.4 Resistencia a las vibraciones
El dispositivo debe satisfacer la especificación de la Tabla 1 después de aplicarle una vibración de 10 a
55 Hz con amplitud de 1,5 mm durante 2 horas cada una en las direcciones X, Y y Z.
4.5 Choque de caída
El dispositivo debe satisfacer las especificaciones de la Tabla 1 después de dejarlo caer sobre una superficie de madera dura.
tablero desde una altura de 30 cm por 3 veces cada faceta de las 3 dimensiones del dispositivo.
4.6 Prueba del ciclo de temperatura
El dispositivo también debe satisfacer las especificaciones de la Tabla 1 después de exponerlo a bajas temperaturas.
temperatura -25 ℃ y temperatura alta +85 ℃ durante 30 ± 2 min cada uno por 5 ciclos y 1 a 2
Horas de tiempo de recuperación a temperatura normal.
Escenarios de aplicación
Escudo USB de seguridad financiera: tarjeta bancaria integrada de 2 mm de grosor, verificación de ubicación en tiempo real para pagos transfronterizos
Bahía de municiones para vehículos aéreos no tripulados militares : resistencia a caídas de 30 cm, posicionamiento preciso en torres de misiles resistentes a vibraciones
Etiquetas de sensores industriales: tolerancia a una temperatura de almacenamiento de 100 °C, adecuadas para su implementación alrededor de altos hornos de fabricación de acero
Monitoreo de boyas oceánicas: certificación a prueba de humedad 9 5% RH, electrodos de plata resistentes a la corrosión del agua de mar
Robot de planta de energía nuclear: frecuencia ultraestable de 0 ± 10 ppm, posicionamiento sin deriva en áreas de fuerte radiación
Preguntas frecuentes
P: ¿Puedo obtener una muestra?
R: Sí, hay muestras disponibles.
P: ¿Cuál es el tiempo de entrega?
R: 3-5 días hábiles para la muestra, 10-15 días hábiles para cantidades inferiores a 5K.
P: ¿Cuáles son las características clave de la antena cerámica GPS GL1575S18T?
R: La antena cerámica GPS GL1575S18T está diseñada para navegación GPS de alto rendimiento. Presenta un diseño activo con un sustrato cerámico dieléctrico, lo que garantiza una recepción de señal confiable. La antena utiliza una clavija de cobre, lo que mejora tanto su durabilidad como su conductividad. Además, cuenta con un coeficiente de temperatura de frecuencia de 0±10 ppm/℃, lo que garantiza un rendimiento estable en diferentes temperaturas. Esta antena es ideal para aplicaciones que requieren una funcionalidad GPS precisa y robusta.
P: ¿Cómo se compara la antena GL1575S18T con las antenas GPS estándar?
R: La antena cerámica GPS GL1575S18T se destaca de las antenas GPS estándar debido a su diseño activo y materiales superiores. El uso de cerámica dieléctrica proporciona una excelente integridad de la señal y el pin de cobre mejora su confiabilidad operativa. Además, el coeficiente de temperatura de frecuencia preciso garantiza un rendimiento constante, lo que lo convierte en la mejor opción para los sistemas de navegación profesionales. Ya sea para aplicaciones automotrices o robótica, el GL1575S18T está diseñado para superar a las antenas convencionales.
P: ¿Se puede utilizar la antena GL1575S18T en aplicaciones exteriores?
R: ¡Absolutamente! La antena cerámica GPS GL1575S18T está diseñada específicamente para aplicaciones tanto en interiores como en exteriores. Su construcción robusta y sus capacidades efectivas de recepción de señal lo hacen ideal para su uso en condiciones ambientales adversas. Ya sea que la esté integrando en un sistema de navegación de vehículos, un dron u otro equipo para exteriores, puede confiar en que esta antena brindará un rendimiento GPS confiable.
P4: ¿Qué consideraciones de instalación debo tener en cuenta para la antena GL1575S18T?
R: Al instalar la antena cerámica GPS GL1575S18T, es esencial montarla en un lugar con obstrucciones mínimas para maximizar la recepción de la señal. Asegúrese de que la antena esté alejada de superficies metálicas u otros dispositivos electrónicos que puedan interferir con las señales de GPS. Además, siga las pautas del fabricante con respecto al suministro de energía y la conexión para garantizar un rendimiento óptimo. Con una instalación adecuada, puede esperar una precisión y confiabilidad excepcionales del GPS.
P5: ¿La antena GL1575S18T es compatible con todos los sistemas GPS?
R: La antena cerámica GPS GL1575S18T es compatible con la mayoría de los sistemas GPS que operan dentro de la banda L1. Se puede utilizar de forma eficaz con una amplia gama de dispositivos y aplicaciones, incluida la navegación para automóviles, unidades GPS portátiles y diversas soluciones telemáticas. Sin embargo, recomendamos verificar las especificaciones de su dispositivo GPS para garantizar una compatibilidad y un rendimiento óptimos.
P: ¿Cuál es el peso del embalaje de la antena cerámica GPS GL1575S18T2?
R: El tamaño de 100 productos en una caja es de 12*20*10 cm y el peso es de aproximadamente 1,1 KG. El tamaño de 1500 productos en una caja es de 39*62*20 cm y el peso es de aproximadamente 16,4 kg.
