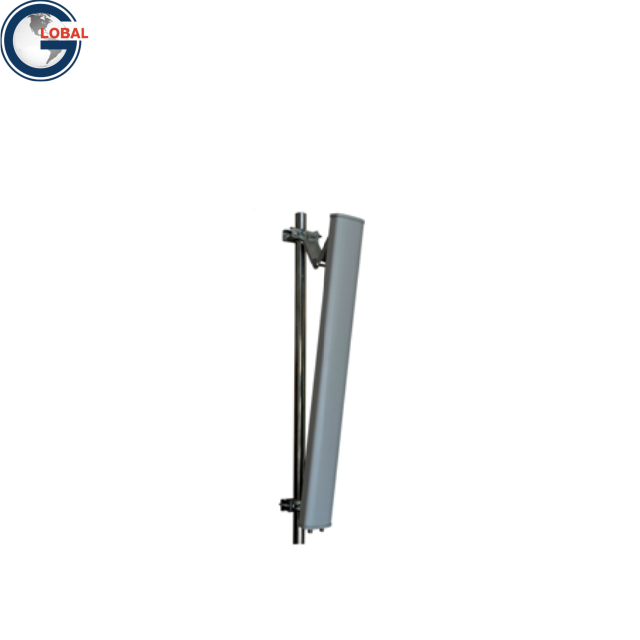

GL-DY3338S6517
Asialeren
8517710000
50 piezas
aceptado
10000 unidades/día
| Cantidad: | |
|---|---|
| Exportación PDF | |
Especificaciones eléctricas | |
Rango de frecuencia: MHz | 3300-3800 |
Polarización | ±45° |
VSWR | ≤1,5 |
Ganancia- dBi | 17 |
Ancho de viga horizontal | 65° |
Ancho de haz vertical | 7,5° |
Relación delante-atrás- dB | ≥25 |
Aislamiento entre puertos- dB | ≥28 |
Impedancia de entrada-Ω | 50 |
Potencia máxima de entrada- W | 100 |
Protección contra rayos | Tierra CC |
Especificaciones mecánicas | |
Tipo de conector de entrada | 2xN-K |
Lugar del conector | Abajo |
Dimensiones-mm | 650×128×56 |
Tamaño de embalaje- mm | 750×230×160 |
Peso de la antena-KGS | 2.7 |
Material del radomo | PVC |
Color del radomo | Gris |
Inclinación mecánica | 0~12° |
Temperatura de funcionamiento | -40°C a +65°C |
Velocidad nominal del viento: m/s | 60 |
Hardware de montaje- mm | ￠35～￠75 |
Introducción del producto
1.Banda ancha y alto rendimiento
●Admite la banda de frecuencia de 3300-3800MHz, especialmente diseñada para el sistema de red 5G, que cubre los requisitos principales de la banda de frecuencia 5G.
●La alta ganancia (17dBi) y la baja relación de onda estacionaria (VSWR ≤1,5) garantizan una transmisión de señal estable y eficiente y reducen la pérdida de energía.
2.Control de haz preciso
●El ancho del haz horizontal de 65° y el ancho del haz vertical de 7,5° logran una cobertura precisa en forma de abanico, optimizan la capacidad de la red y la calidad de la señal.
●La relación frontal-posterior ≥25dB y el aislamiento del puerto ≥28dB, suprimen eficazmente las interferencias y mejoran la pureza de la señal.
3. Diseño duradero de grado industrial
●Cubierta de antena de UPVC con nivel de protección IP65 (basado en parámetros mecánicos), se adapta a ambientes extremos (temperatura de trabajo -40°C a +65°C).
●Velocidad nominal del viento de 60 m/s, lo que garantiza la estabilidad en condiciones climáticas adversas.
4.Instalación y ajuste flexibles
●Diseño de interfaz 2xN-K en la parte inferior, compatible con accesorios de montaje estándar (admite un diámetro de poste de φ35～φ75 mm).
●Inclinación mecánica ajustable (0~12°) para optimizar el ángulo de cobertura y adaptarse a escenarios de implementación complejos.
5. Transporte de alta potencia y protección contra rayos.
●Potencia de entrada máxima de 100W, que cumple con los requisitos de red de alta densidad.
●Protección contra rayos con puesta a tierra CC, mejorando la seguridad de los equipos en tormentas eléctricas.
| Artículo de comparación | GL - DY3338S6515 | GL - DY3338S6517 | Análisis de diferencia |
|---|---|---|---|
| Modelo de producto | GL-DY3338S6515 | GL-DY3338S6517 | |
| Escenarios de aplicación | Sistema de red 5G, cobertura de banda ancha de alta ganancia | Sistema de red 5G, cobertura sectorial (Sector Coverage). GL - DY3338S6517 enfatiza la cobertura sectorial precisa, adecuada para implementación en áreas de alta densidad | |
| Especificaciones eléctricas | |||
| - Ganancia (Ganancia - dB) | 15dBi | 17dBi | La ganancia del S6517 es mayor, lo que permite que la señal cubra una distancia mayor y tenga una penetración más fuerte. |
| - Ancho de haz vertical | 15° | 7,5° | El haz vertical del S6517 es más estrecho, adecuado para una cobertura vertical precisa (como en áreas densas de edificios de gran altura). |
| - Modo de polarización | ±45° | ±45° | Lo mismo, ambos admiten diseño de polarización dual. |
| - Dimensiones (Largo×Ancho×Alto) | 360×128×56mm | 650×128×56mm | S6517 es más largo y posiblemente requiera una superficie de radiación más grande debido a su mayor ganancia. |
| - Dimensiones del embalaje | 450×230×160mm | 760×230×160mm | El embalaje del S6517 es más grande y requiere más espacio de transporte. |
| - Peso | 1,3 kilos | 2,7 kilos | S6517 es más pesado y es necesario considerar la capacidad de carga de la instalación. |
| - Interfaz de entrada | 2×N - K (Abajo) | 2×N - K (Abajo) | Igual, compatible con conexiones de estaciones base estándar. |
| Adaptabilidad ambiental | |||
| - Temperatura de funcionamiento | -40°C a +65°C | -40°C a +65°C | Igual, ambos soportan ambientes extremos. |
| - Resistencia al viento | 60 m/s | 60 m/s | Lo mismo, cumpliendo con los requisitos de despliegue en zonas de fuertes vientos. |
| Otras características | |||
| - Funciones especiales | Cobertura de banda ancha de alta ganancia | Alta ganancia, estructura fuerte, fácil instalación | S6517 enfatiza la resistencia estructural y la conveniencia de instalación, adecuado para escenarios de construcción complejos. |
| - Potencia máxima de entrada | 100W | 100W | Lo mismo, ambos admiten entrada de alta potencia. |
▼ Resumen de las diferencias principales
1.Diferencias de rendimiento:
◆S6517 tiene mayor ganancia (17dBi frente a 15dBi), adecuado para escenarios de larga distancia o de fuerte penetración.
◆S6517 tiene un ancho de haz vertical más estrecho (7,5° frente a 15°), lo que puede reducir la superposición de señales y optimizar la precisión de la cobertura vertical.
2.Características físicas:
El S6517 es más grande y pesado, y puede ser más adecuado para el despliegue de estaciones base fijas, mientras que el S6515 es más ligero y adecuado para escenarios con limitaciones de espacio.
3.Sugerencias de selección
◆Elija S6517: si necesita alta ganancia, cobertura sectorial precisa y fuerte soporte estructural (como áreas propensas a tifones y áreas con gran densidad de edificios de gran altura).
◆Elija S6515 : si necesita un diseño liviano y compacto con requisitos de cobertura moderados (como estaciones base suburbanas y escenarios de implementación temporal)
Preguntas frecuentes
P: ¿Esta antena es compatible con la red 4G?
R: Diseñado para la banda de frecuencia 5G (3300-3800MHz), no es compatible con la banda de baja frecuencia 4G, pero se puede utilizar en red con otras antenas de banda de frecuencia.
P: ¿Cómo ajustar el ángulo de inclinación mecánica de la antena?
R: El ajuste manual a través del soporte de montaje admite un rango de inclinación de 0° a 12° para cumplir con diferentes requisitos de cobertura.
P: ¿La protección contra rayos requiere conexión a tierra adicional?
R: La antena tiene un diseño de protección contra rayos con conexión a tierra de CC incorporado, pero aun así se recomienda usarla con un sistema de protección contra rayos externo para mejorar la seguridad.
P: ¿Cómo elegir la dirección de instalación de la antena?
R: Según el modo de polarización (±45° de polarización dual), se recomienda instalarlo vertical u horizontalmente, según los requisitos de implementación de la estación base.
P: ¿Admite agregación multibanda?
R: Este producto es una antena de banda única y debe usarse con otras antenas de banda para lograr una cobertura multibanda.
P: ¿El tamaño y el peso del embalaje son adecuados para la construcción en exteriores?
R: El diseño compacto (750×230×160 mm, 2,7 kg) es fácil de transportar e instalar a gran altura.
P: ¿El rendimiento es estable en ambientes de baja temperatura?
R: Utiliza materiales de calidad industrial y puede funcionar de manera estable en un entorno de -40 °C a +65 °C, adecuado para el despliegue en climas extremos globales.
