GL-DY7027S6512
Asialeren
8517710000
50 piezas
Aceptado
10000 unidades/día
| Cantidad: | |
|---|---|
| Exportación PDF | |
Especificaciones eléctricas | |
Rango de frecuencia: MHz | 698-960/1710-2700 |
Polarización | ±45° |
VSWR | ≤1,5 |
Ganancia- dBi | 10/12 |
Ancho de viga horizontal | 65° |
Ancho de haz vertical | 50°/35° |
Relación delante-atrás- dB | ≥25 |
Aislamiento entre puertos- dB | ≥26 |
Impedancia de entrada-Ω | 50 |
Potencia máxima de entrada- W | 100 |
Protección contra rayos | Tierra CC |
Especificaciones mecánicas | |
Tipo de conector de entrada | 2-7/16DIN Hembra |
Lugar del conector | Abajo |
Dimensiones-mm | 700×325×145 |
Peso de la antena-kg | 7.5 |
Material del radomo | PVC |
Color del radomo | Gris |
Inclinación mecánica | 0~12° |
Temperatura de funcionamiento | -40°C a +65°C |
Velocidad nominal del viento: m/s | 60 |
Hardware de montaje- mm | ￠35～￠75 |
Introducción del producto
●Frecuencia de doble banda y ganancia versátil : Opera en 688-960MHz y 1710-2700MHz con ganancias duales (10dBi/12dBi), optimizadas para 4G/LTE y cobertura sectorial.
● VSWR bajo y alto aislamiento : Garantiza un rendimiento estable con VSWR ≤1,5, aislamiento de puerto de 26 dB y una relación frontal-posterior de 25 dB.
● Diseño mecánico robusto : Cuenta con un radomo de UPVC, protección contra rayos de CC y dimensiones compactas (700 × 32 × 145 mm) para mayor durabilidad en temperaturas extremas (-40 °C a +85 °C).

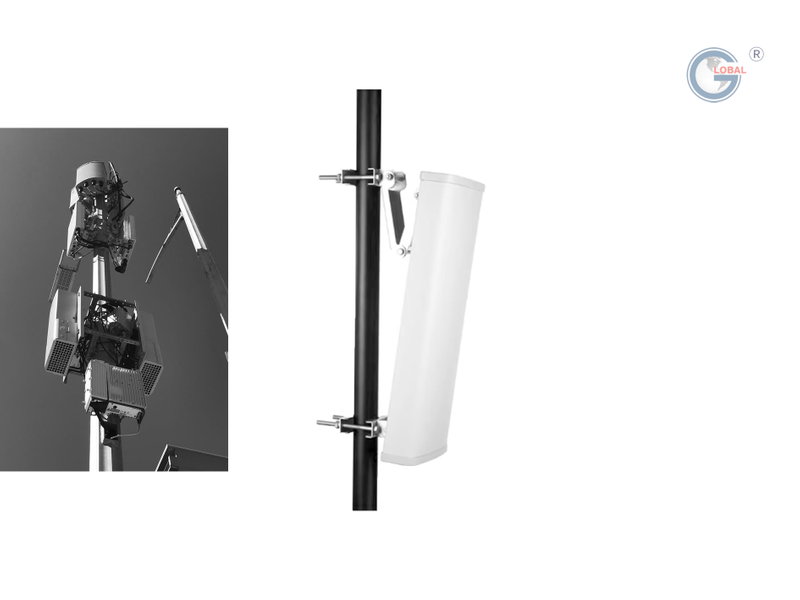

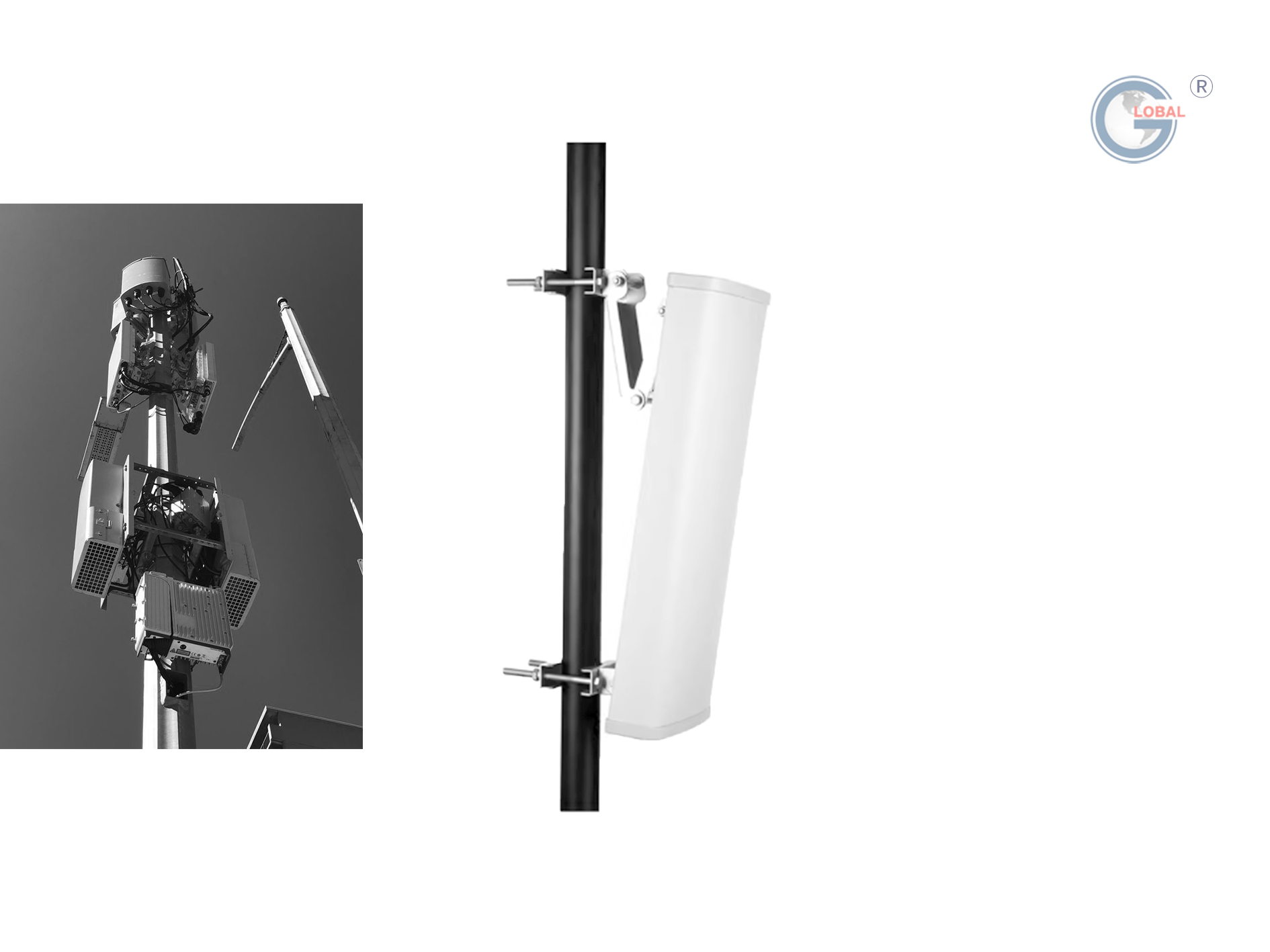

● Instalación flexible : Conectores hembra DIN 2-7/16 montados en la parte inferior, inclinación mecánica ajustable (0–12°) y compatibilidad con postes de montaje de 35–75 mm.
● Alta potencia y resistencia al viento : Admite hasta 100 W de potencia de entrada y soporta velocidades de viento de 60 m/s para un despliegue confiable en exteriores.
Escenarios de aplicación

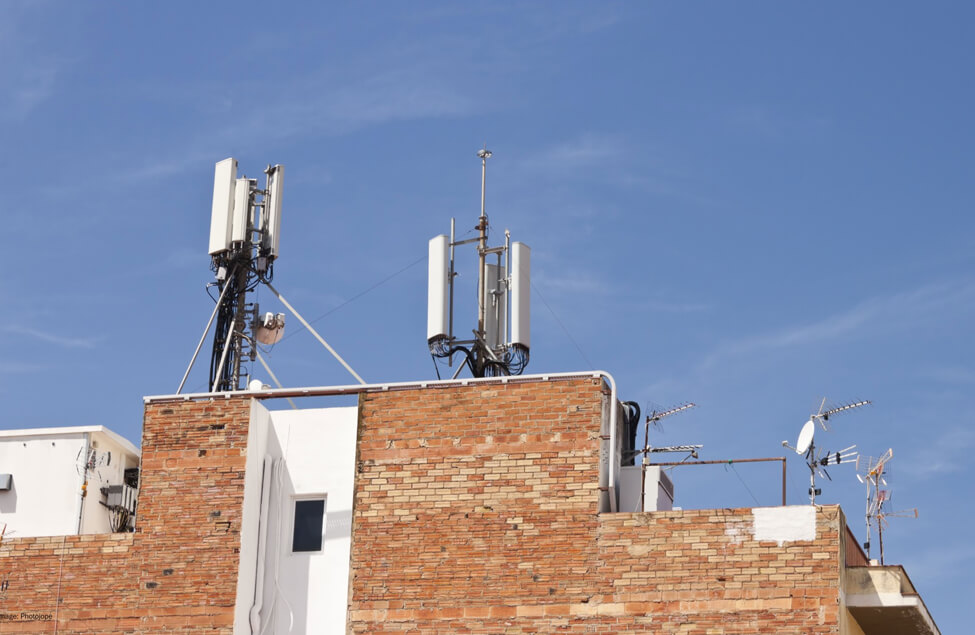

Redes de operadores: mejora de la señal de la estación base macro 4G/LTE
Cobertura rural: solución específica para señales débiles en aldeas remotas
Arterias de Transporte: Cobertura Continua en Carreteras y Ferrocarriles
IoT industrial: redes de comunicación dedicadas para grandes fábricas
Comunicaciones de emergencia: instalación temporal de estaciones base en sitios de desastre
P: ¿Qué bandas de frecuencia cubre esta antena?
R: Opera en bandas duales: 688-960MHz y 1710-2700MHz.
P: ¿Cuál es el ángulo de polarización?
R: La antena utiliza una polarización de +45° para optimizar la alineación de la señal.
P: ¿Puede funcionar en condiciones climáticas extremas?
R:Sí, funciona en temperaturas que oscilan entre -40°C y +85°C.
P: ¿Incluye protección contra rayos?
R:Sí, cuenta con conexión a tierra de CC para protección contra rayos.
P: ¿Cuáles son los anchos de haz horizontal y vertical?
A:Horizontal: 65°, Vertical: 50° (banda baja) / 38° (banda alta).
P: ¿Cuál es la potencia máxima de entrada?
R:Hasta 100W, adecuado para aplicaciones de alta potencia.
