GLSY02
Asialeren
8517710000
100 piezas
Aceptado
10000 unidades/día
| Cantidad: | |
|---|---|
Dimensions
vistas dibujo | Símbolo | Tamaño (mm) |
| L | 37.0±0.2 |
w | 8±0,1 | |
T | 3±0,1 |
Especificaciones eléctricas
GLSY02 | Especificación | |
Frecuencia de trabajo -MHz | 700-2700 | |
Impedancia | 50Ω | |
Eficiencia | (700-960MHz) | 58% |
(1710-2170MHz) | 71% | |
(2300-2700Mhz) | 71% | |
VSWR | <3.5 | |
Temperatura de funcionamiento | -40℃~+85℃ | |
Capacidad de energía | 4W | |

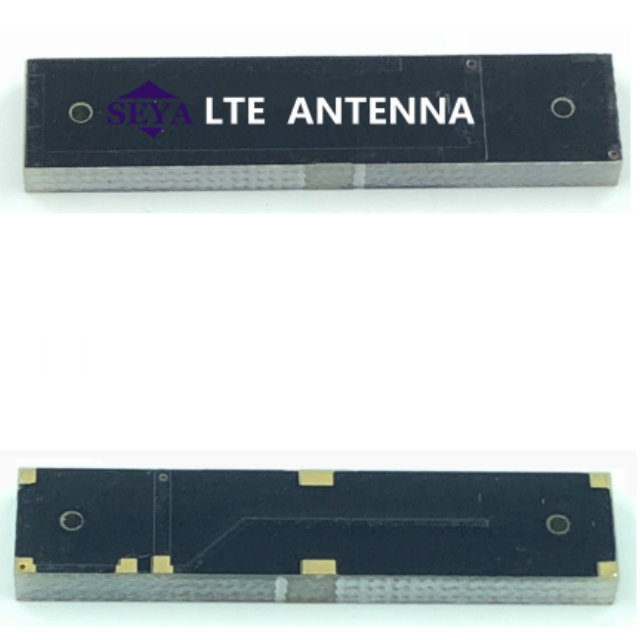

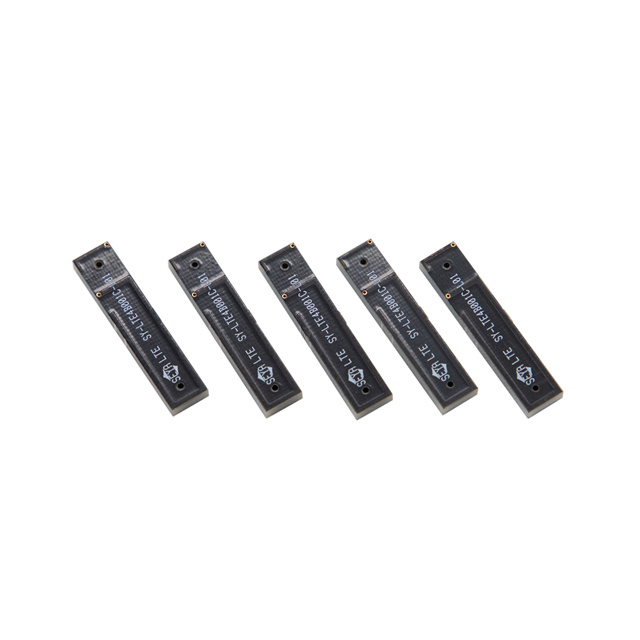

Introducción del producto
1. Cobertura de banda de frecuencia ultra amplia
Cubriendo la banda de frecuencia completa de 700-2700MHz, compatible con redes 2G/3G/4G y NB-IoT, puede lograr una adaptación precisa a la banda de frecuencia específica del operador (Banda 5/8/28/41, etc.) a través de circuitos de adaptación ajustables para garantizar una comunicación estable en múltiples entornos de red.
2. Adaptabilidad ambiental de grado militar
Con un amplio rango de temperatura de funcionamiento de -40°C~+85°C (de conformidad con los estándares MIL-STD-202H) y una estabilidad de humedad relativa del 85%, puede cumplir con los requisitos de confiabilidad de escenarios hostiles, como la preinstalación automotriz y equipos industriales al aire libre, y garantizar un funcionamiento continuo en entornos extremos.
3. Características de radiación de alta eficiencia.
Logre una eficiencia de radiación máxima del 71% en la banda de frecuencia de 1710-2700MHz, que es un 40% más alta que la antena PCB FR4 convencional. La eficiencia de la radiación reduce significativamente la tasa de fallas del protocolo de enlace de la estación base y optimiza la calidad del enlace de comunicación inalámbrica.
4. Diseño de transporte de alta potencia
Admite una tolerancia de potencia continua de 4 W (certificada por EN 62368-1), se adapta al modo de transmisión de alta potencia Cat-M1, proporciona una garantía de comunicación estable para dispositivos NB-IoT remotos y reduce la interrupción de la señal causada por energía insuficiente.
5. Proceso SMD de precisión
Adopta un tamaño ultramini de 37,0 ± 0,2 × 8 ± 0,1 × 3 ± 0,1 mm, cumple con el estándar IPC-A-610G Clase 3, se puede integrar perfectamente en la línea de producción de montaje SMT de alta densidad y cumple con los requisitos de espacio de los equipos miniaturizados.
Escenario de aplicación
●Sistema T-BOX integrado: garantiza la tasa de conectividad de llamadas de emergencia eCall en un entorno de arranque en frío de -40 ℃
●Puerta de enlace de Internet de las cosas industrial: retorno de datos NB-IoT integrado en talleres de alta temperatura (85 ℃)
●Recolección de medidores inteligentes: conmutación automática multibanda para hacer frente al complejo blindaje de señales de edificios
●Equipo de monitorización médica: el diseño ultrafino de 3 mm cumple con las limitaciones de espacio de los dispositivos portátiles.
●Redes de máquinas expendedoras: una alta eficiencia de radiación del 71% mejora la intensidad de la señal en gabinetes metálicos
Preguntas frecuentes
P: ¿Se requiere un circuito de adaptación externo?
R: La red de coincidencia tipo π debe personalizarse de acuerdo con la banda de frecuencia objetivo del dispositivo (diseño de referencia: la banda de frecuencia de 700 MHz se adapta a 2,2 nH+1 pF, la banda de frecuencia de 2,6 GHz se adapta a 3,9 nH+0,6 pF).
P: ¿Cuál es el impacto de la carcasa metálica en el rendimiento?
R: Se recomienda mantener un espacio de ≥15 mm con las piezas metálicas y el área de la capa de conexión a tierra debe ser ≥40×40 mm.
P: ¿Cuál es el estándar de prueba de parámetros de eficiencia?
R: La prueba se realiza en un cuarto oscuro de microondas 3D (SATIMO StarLab) y cumple estrictamente con el estándar CTIA Test Plan V3.5.1.
P: ¿Es compatible con bandas de frecuencia 5G NR?
R: Cubre hasta 2700 MHz y solo admite bandas de frecuencia 5G inferiores a 1 GHz, como n5/n8/n28 (se requieren versiones de alta frecuencia para las bandas n78/n79).
P: ¿VSWR <3,5 afecta la transmisión?
R: En la banda de frecuencia de 1710-2170 MHz, el VSWR real es ≤2,8 (con el gráfico de Smith como referencia) y la pérdida de reflexión es <-10 dB, lo que cumple con los requisitos de transmisión de comunicación.
P: ¿Cuál es el tiempo de entrega para pedidos al por mayor?
R: Los productos estándar se entregan en un plazo de 7 días, la personalización OEM (banda/cable) se entrega en un plazo de 15 días y la cantidad mínima de pedido (MOQ) es de 1.000 unidades.
