GL-DY0738v24
Asialeren
8517710000
5 piezas
aceptado
10000 unidades/día
| Cantidad: | |
|---|---|
Especificaciones técnicas y mecánicas | ||
Modelo No. | GL-DY0738v24 | |
Frecuencia (MHz) | 698-960 | 1710-2700 |
Ancho de banda (MHz) | 262 | 990 |
Ganancia (dBi) | 15 | 24 |
Ancho de haz horizontal (°) | 23 | 12 |
Ancho de haz vertical (°) | 25 | 14 |
Relación F/ B -dB | ≥30 | |
VSWR | ≤3.0 | |
Impedancia | 50 ohmios | |
Polarización | vertical+horizontal | |
Fuerza | 100W | |
Conector | N-Mujer | |
Dimensión (mm) | 0,6*0,9 m | |
Peso (kg) | 3,0 kilos | |
Velocidad nominal del viento -m/s | 60 | |
Diámetro del mástil de montaje | 35-50 mm | |
Introducción del producto
1. Alta ganancia de banda dual para cobertura de distancias ultralargas
Cubre con precisión las bandas duales de 698-960MHz y 1710-2700MHz, proporcionando una ganancia de 15dBi en la banda de baja frecuencia y una alta ganancia de 24dBi en la banda de alta frecuencia, extendiendo efectivamente la cobertura de la señal y resolviendo el problema de la señal débil en áreas remotas.

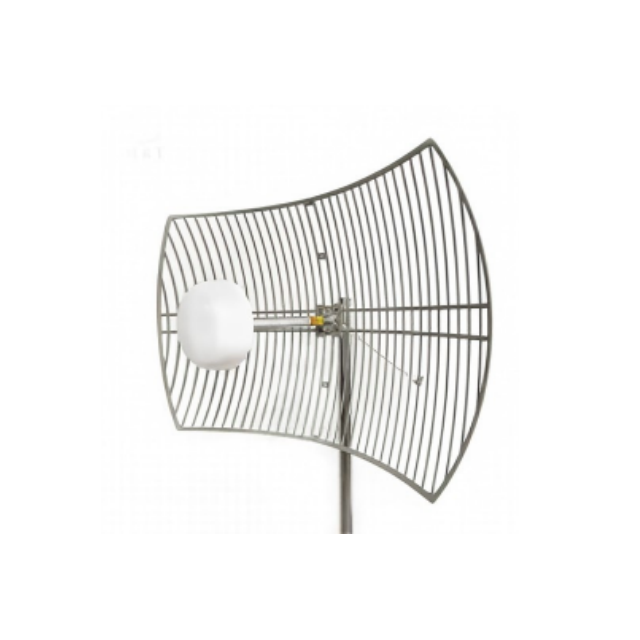

2. Diseño de rejilla parabólica profesional para una transmisión direccional precisa
Utilizando una estructura de rejilla parabólica, el ancho del haz horizontal es tan bajo como 12°-23°, y el ancho del haz vertical es 14°-25°. Combinado con una alta relación frontal-posterior de ≥30 dB, garantiza una transmisión de señal direccional precisa y reduce significativamente las interferencias.
3. Tecnología de polarización dual para mejorar la calidad de recepción de la señal
Soporta de forma innovadora la polarización dual vertical + horizontal, lo que permite la recepción de señales con diferentes direcciones de polarización. Esto mejora significativamente la estabilidad de la recepción de la señal y el rendimiento de los datos en entornos complejos.
4. Diseño estructural de grado industrial, soporta ambientes hostiles
Utilizando una estructura de rejilla para reducir la resistencia al viento, puede soportar velocidades de viento nominales de 60 m/s; Compatible con mástiles estándar de 35-50 mm, su peso de 3 kg equilibra la estabilidad y la facilidad de instalación, diseñado específicamente para entornos exteriores hostiles.
5. Capacidad de carga de alta potencia, satisface las necesidades de calidad comercial.
Admite una entrada de alta potencia de 100 W, VSWR≤3.0, equipado con un conector hembra tipo N, lo que garantiza un funcionamiento estable en entornos de red de alto voltaje y cumple con los requisitos de las aplicaciones de nivel de operador de telecomunicaciones.
Escenarios de aplicación
Extensión de señal de estación base 5G: Sirve como antena principal o complementaria, ampliando la cobertura de la red 5G en zonas urbanas o rurales.
Proveedor de servicios de Internet inalámbrico (WISP): Proporciona conexiones inalámbricas punto a punto o punto a multipunto de larga distancia para zonas rurales y montañosas.
Redes dedicadas empresariales: establece redes de comunicación dedicadas para sitios grandes como fábricas, minas y puertos.
Backhaul de videovigilancia: proporciona enlaces de transmisión de video inalámbricos estables para cámaras de seguridad en áreas remotas.
Sistemas de Comunicación de Emergencia: Permite un despliegue rápido en sitios de desastre, estableciendo enlaces de comunicación temporales.
Preguntas frecuentes
P: ¿Qué bandas de frecuencia admite esta antena?
R: Opera en las bandas 698-960MHz y 1710-2700MHz, lo que lo hace ideal para aplicaciones 4G LTE y 5G.
P: ¿Cómo beneficia el diseño de la red al rendimiento?
R: El diseño de rejilla parabólica reduce la carga de viento mientras mantiene un enfoque preciso de la señal, esencial para instalaciones al aire libre en áreas con mucho viento.
P: ¿Cuál es el significado práctico de la ganancia de 24 dBi?
R: La ganancia de 24 dBi amplía significativamente el alcance de la señal y mejora la calidad del enlace. permitiendo la comunicación a lo largo de varios kilómetros en condiciones de línea de visión clara.

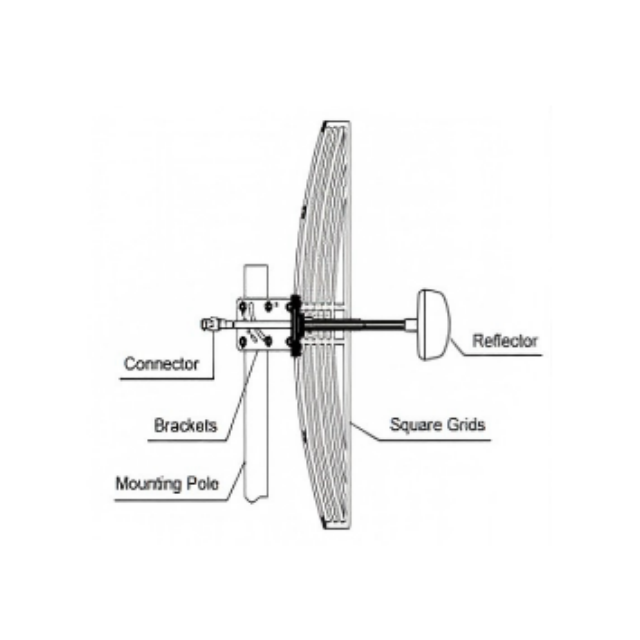

P: ¿Qué hardware de montaje se requiere?
R: Monta postes estándar de 35-50 mm de diámetro. Recomendamos soportes de montaje profesionales para una instalación segura.
P: ¿Esta antena es adecuada para condiciones climáticas extremas?
R: Sí, con una clasificación de viento de 60 m/s y una construcción robusta, resiste condiciones exteriores adversas, incluidos fuertes vientos y lluvia.
P: ¿Cuál es la ventaja de la polarización dual?
R: La polarización dual (vertical+horizontal) permite que la antena reciba señales en ambas orientaciones, lo que reduce la pérdida de señal por falta de coincidencia de polarización.
P: ¿Qué cable y conector debo usar?
R: Utilice un cable coaxial de baja pérdida con conector macho tipo N para que coincida con la interfaz N-hembra de la antena para un rendimiento óptimo.
