GL156
Asialeren
8517710000
100 piezas
Aceptado
10000 unidades/día
| Cantidad: | |
|---|---|
| Exportación PDF | |
Especificaciones eléctricas pasivas | |
Rango de frecuencia | 698-960MHz 1710-2690MHz |
Impedancia de entrada | 50Ω |
VSWR | ≤ 2,5 |
Ganar | ≤5dBi |
Polarización | Lineal |
Especificaciones mecánicas | |
Tamaño de la antena | Tamaño de la antena |
Caja | tarjeta de circuito impreso |
Tipo de conector | IPEX |
Temperatura de trabajo | -40 °C a +85 °C |
Color del radomo | Negro |
Introducción del producto
1. Cobertura de banda ancha: Soporta las bandas de frecuencia de 698-960MHz y 1710-2690MHz, totalmente compatible con redes 2G/3G/4G y se adapta a los requisitos de banda de frecuencia de diferentes operadores en todo el mundo.
2. Alto rendimiento: la ganancia ≤ 5 dBi, VSWR ≤ 2,5 y la impedancia de 50 Ω garantizan una transmisión de señal eficiente y estable al tiempo que minimizan la pérdida de energía.

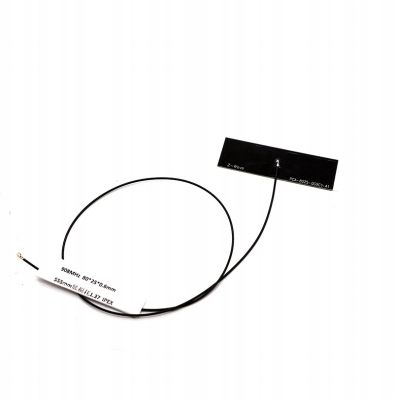

3. Instalación sencilla y compacta: La antena PCB presenta una estructura compacta y una interfaz IPEX, lo que permite soldadura directa o conexión, lo que permite una rápida integración en varios dispositivos.
4. Fiabilidad de grado industrial: la temperatura de funcionamiento oscila entre -40 °C y +85 °C. El sustrato de PCB negro es resistente al calor y antiinterferencias, lo que lo hace adecuado para entornos hostiles.
5. Altamente Compatible: Compatible con módulos 4G LTE Cat-M, NB-IoT y 2G/3G tradicionales, se usa ampliamente en IoT y dispositivos de comunicación móvil.
Escenarios de aplicación
Antena incorporada de enrutador/puerta de enlace 4G LTE
Terminal de adquisición de datos de Internet industrial de las cosas (IIoT)
Módulo de comunicación remota del contador inteligente de electricidad/agua
T-Box en el vehículo y equipo de monitoreo remoto
Dispositivos terminales financieros como máquinas POS y cajeros automáticos.
Equipos de seguridad y control del hogar inteligente
Transmisión de datos de dispositivos médicos portátiles
Módulo de transmisión de imágenes de drones y comunicación de control remoto.
Preguntas frecuentes
P: ¿Esta antena admite redes 5G?
R: No. El GL156 está diseñado para 2G/3G/4G y admite hasta la banda de frecuencia 4G LTE (2690MHz).
P: ¿Es propenso el conector IPEX a aflojarse?
R: El conector IPEX tiene un diseño de bloqueo para una conexión segura y también ofrece una opción de soldadura para una conexión permanente.
P: ¿La antena requiere adaptación de impedancia externa?
R: La antena tiene un circuito de adaptación incorporado de 50 Ω y se puede conectar directamente a un puerto RF estándar sin adaptación adicional.
P: ¿Cuál es el alcance de una antena con una ganancia de 5 dBi?
R: El alcance real depende de la potencia del módulo y del entorno. Normalmente es de varios cientos de metros al aire libre, pero este alcance puede ser más corto en interiores o cuando está rodeado de obstáculos.
P: ¿Es resistente al agua y al polvo?
R: La antena es una PCB desnuda y no es resistente al agua. Debe instalarse dentro del dispositivo.
P: ¿Se puede utilizar para recepción de señal GPS o WiFi?
R: No. El GL156 está optimizado solo para la banda de frecuencia de comunicación móvil de 698-2690 MHz y no es adecuado para GPS (1,5 GHz) o WiFi (2,4/5 GHz).
