GLC31
Asialeren
8517710000
100 piezas
Aceptado
10000 unidades/día
| Cantidad: | |
|---|---|
Especificaciones eléctricas | |
Rango de frecuencia (GHz) | 0-3 |
Impedancia (ohmios) | 50 |
Potencia máxima (W) | 50 |
VSWR | ≤ 1,30+0,002f |
Voltaje de funcionamiento (máx.) | 335v |
Resistencia a la presión (rms) | 1000v |
Durabilidad | >500 ciclos |
Especificaciones mecánicas | |
Conector | RP SMA hembra/IPEX |
Longitud del cable | Cable RG178 200mm |
Color | Negro |
Protección de iluminación | Conexión a tierra CC |
Contera | Cobre con niquelado |
Cuerpo | Cobre con niquelado |
Alfiler | Cobre con niquelado |
Aislante | PTFE |
Rango de temperatura | -65~ +250 |

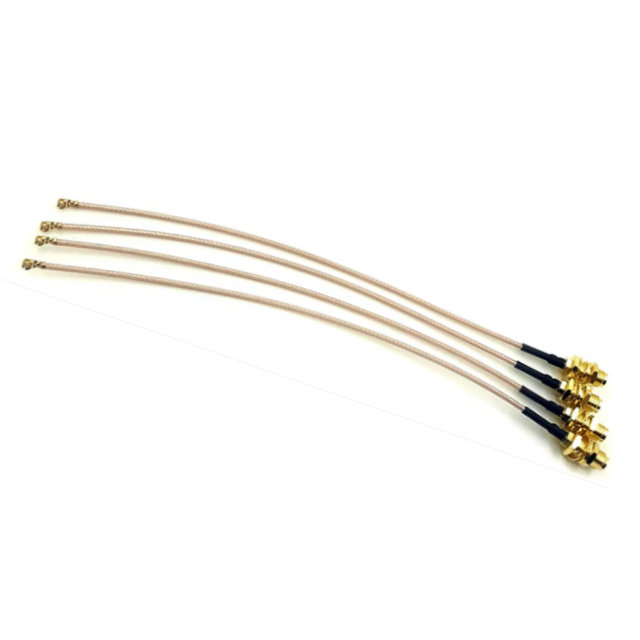

Introducción del producto
Amplio rango de frecuencia: el cable GLC31 puede funcionar en un espectro de frecuencia de 0 a 3 GHz. Este rendimiento de banda ancha lo hace adaptable a diversos sistemas de comunicación inalámbrica, equipos de prueba de RF y otros dispositivos que operan dentro de este rango de frecuencia.
Impedancia estable de 50 Ω: con una impedancia de 50 Ω, el cable garantiza una transferencia de energía eficiente. Esta impedancia estable minimiza la reflexión de la señal, lo cual es crucial para mantener la integridad de la señal durante la transmisión, especialmente en aplicaciones de transferencia de datos de alta velocidad.
VSWR bajo: La relación de onda estacionaria de voltaje (VSWR) de ≤1,30 + 0,002f indica una buena adaptación de impedancia. Un VSWR bajo reduce la reflexión de la señal, lo que garantiza que la mayor parte de la potencia se transmita de manera efectiva a través del cable, mejorando así la calidad de la señal y el rendimiento general del sistema.
Manejo de alta potencia: Puede manejar una potencia máxima de 50W. Esta capacidad de manejo de alta potencia hace que el cable sea adecuado para aplicaciones que requieren la transmisión de señales de alta potencia, como en configuraciones inalámbricas industriales y profesionales.
Construcción duradera: El GLC31 tiene una durabilidad de más de 500 ciclos. Sus componentes, incluidos el casquillo, el cuerpo y el pasador de cobre niquelado, ofrecen buena resistencia a la corrosión. El aislante de PTFE proporciona un aislamiento eléctrico fiable. Además, puede funcionar en un amplio rango de temperaturas de -65 ℃ a +250 ℃, lo que lo hace adecuado para su uso en diversas condiciones ambientales.
Escenarios de aplicación
Equipos de comunicación inalámbrica (p. ej., enrutadores, dispositivos IoT).
Instrumentos de prueba y medición de RF.
Sistemas de transmisión de señales de drones/UAV.
Electrónica industrial o de grado militar que requiere cables resistentes.
Preguntas frecuentes
P: ¿Qué rango de frecuencia admite este cable?
R: 0-3 GHz, adecuado para la mayoría de aplicaciones inalámbricas.
P: ¿El cable es resistente al agua?
R: No, pero su aislamiento de PTFE garantiza resistencia al calor y a la corrosión.
P: ¿Puedo personalizar la longitud del cable?
R: La longitud estándar es de 200 mm (según las especificaciones), pero contáctenos para personalizarla.
P: ¿Admite uso en exteriores?
R: Sí, con conexión a tierra de CC para protección contra rayos y una amplia tolerancia a la temperatura.
P: ¿Qué dispositivos son compatibles?
R: Compatible con antenas, enrutadores y módulos RF RP SMA hembra y basados en IPEX.
P: ¿Qué tan duradero es el conector?
R: El cobre niquelado garantiza >500 ciclos de acoplamiento.
P: ¿Cuál es el rendimiento de VSWR?
R: ≤1,30+0,002f, lo que garantiza una pérdida de señal mínima.
P: ¿Este cable cumple con RoHS?
R: Sí, cumple con las normas ambientales y de seguridad estándar.
