GL302
Asialeren
8517710000
100 piezas
Aceptado
10000 unidades/día
| Cantidad: | |
|---|---|
| Exportación PDF | |

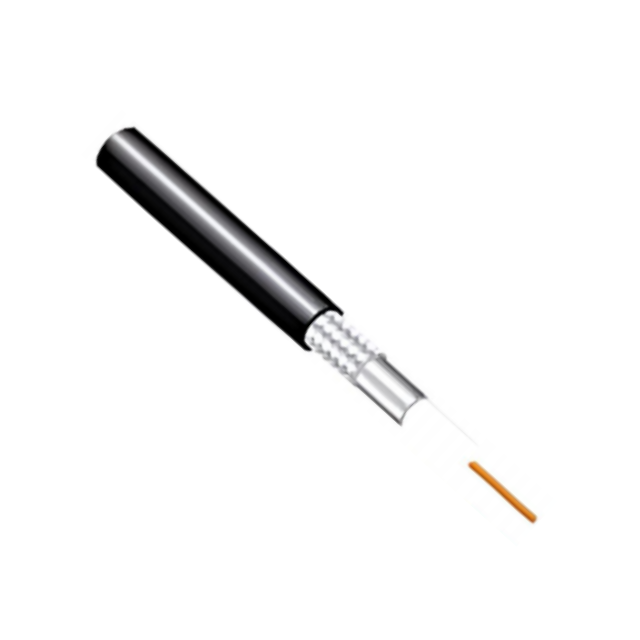

Características de la estructura | ||||
Estructura | Artículo | Valor estándar | ||
①Conductor interno | Material | Cobre desnudo | ||
Maquillaje (mm): total/OD de cada cable (mm) | 7/0,27±0,01 | |||
(entregiro)NOM.OD (mm) | ||||
②Aislamiento | Material | PP de espuma | ||
Color | natural | |||
NOM.OD. (mm) | 215±0,10 | |||
③Conductor exterior | Material | Cinta de Aluminio Laminado+Cobre Estañado | ||
Maquillaje.total/OD de cada cable (mm) | 112*0,10 | |||
NOM.OD. (mm) | 265±0,15 | |||
Ratio de cobertura(%) | Típico | |||
④Chaqueta | Material | CLORURO DE POLIVINILO | ||
Color | Negro | |||
NOM.OD (mm) | 3,30±0,10 | |||
Características eléctricas | ||||
Artículo | Valor estándar | Artículo | Frecuencia 25 ℃ y nivel del mar. | Unidad de valor estándar: dB |
Capacitancia (pF/m) | 80±3 |
Atenuación | 200MHz | 0.220 |
Velocidad(%) | 83 | 800MHz | 0.440 | |
impedancia | 50±2 | 1500MHz | 0.650 | |
Relación de onda estacionaria | - | 2500MHz | 0.810 | |
Voltaje máximo de funcionamiento (V) | 3000MHz | 0.880 | ||
Frecuencia de funcionamiento Ma. (GHz) | 6 | 5000MHz | 1.210 | |
tensión soportada (Vms) | 1000 | 60DOMHz | 1.350 | |
Confianza | ||||
Artículo | Unidad | Valor estándar | ||
Temperatura de funcionamiento | ℃ | 40~+105 | ||
Introducción del producto
① Control de impedancia de precisión
La adopción de un diseño preciso de impedancia característica de 50 ± 2 ohmios garantiza una transmisión estable de la señal de alta frecuencia, coincidiendo perfectamente con los requisitos de impedancia de diversos equipos de comunicación y reduciendo los reflejos de la señal.
② Banda ultraancha de baja pérdida
Soporta frecuencias operativas de hasta 6 GHz, con una atenuación de solo 0,22 dB/m a 200 MHz y 0,88 dB/m a 3000 MHz, lo que garantiza la calidad de transmisión de la señal de alta frecuencia.
③ Blindaje multicapa
El conductor exterior utiliza un blindaje de doble capa de papel de aluminio y trenza de cobre estañado, lo que proporciona una excelente protección contra interferencias electromagnéticas. La cobertura de blindaje típica garantiza la pureza de la señal.
④ Construcción de materiales de alta calidad
El conductor interior es un alambre de cobre desnudo de 7 hilos de 0,27 mm. La capa aislante está hecha de material PP espumado con una constante dieléctrica estable. La funda exterior de PVC negro es muy resistente a la intemperie.
⑤ Amplio rango de temperatura de funcionamiento
El rango de temperatura de funcionamiento es de -40 °C a +105 °C, adaptándose a diversos entornos hostiles y garantizando un funcionamiento estable incluso en condiciones de temperatura extremas.
Escenarios de aplicación
●Sistema de antena de estación base: Conecta unidades de radiofrecuencia (RFU) de estación base y antenas para garantizar la calidad de transmisión de la señal.
●Sistema de distribución interior: Sirve como medio de transmisión de señales para cobertura interior en centros comerciales, edificios de oficinas y otras áreas.
●Sistema de transmisión de radiodifusión y televisión: Transmite señales de radiodifusión y televisión, admitiendo la transmisión de señales de alta frecuencia con bajas pérdidas.
●Sistema de vigilancia inalámbrico: Conecta cámaras inalámbricas y equipos de transmisión para garantizar señales de video estables.
●Equipo de prueba y medición: Sirve como cable de prueba para investigación y desarrollo de equipos de comunicaciones y pruebas de campo.
Preguntas frecuentes
P: ¿Cuál es la impedancia característica de este cable?
R: La impedancia característica estándar es de 50 ± 2 ohmios, lo que coincide perfectamente con los requisitos de la mayoría de los equipos de comunicaciones.
P: ¿Cuál es la frecuencia máxima admitida?
R: La frecuencia operativa máxima es de 6 GHz, adecuada para una amplia gama de aplicaciones desde HF hasta la banda C.
P: ¿Cuáles son los parámetros de atenuación del cable?
R: 0,22 dB/m a 200 MHz, 0,44 dB/m a 800 MHz y 0,88 dB/m a 3000 MHz.
P: ¿Cuál es el diámetro del cable? R: El diámetro exterior nominal es de 3,30 ± 0,10 mm, lo que facilita el cableado y la instalación.
P: ¿Es resistente a alto voltaje?
R: El voltaje de prueba de tensión soportada es de 1000 Vrms, lo que garantiza la seguridad.
P: ¿Cuál es el material del conductor interno?
R: El conductor interno está hecho de 7 hilos de alambre de cobre desnudo de 0,27 mm, lo que garantiza una excelente conductividad y flexibilidad.
