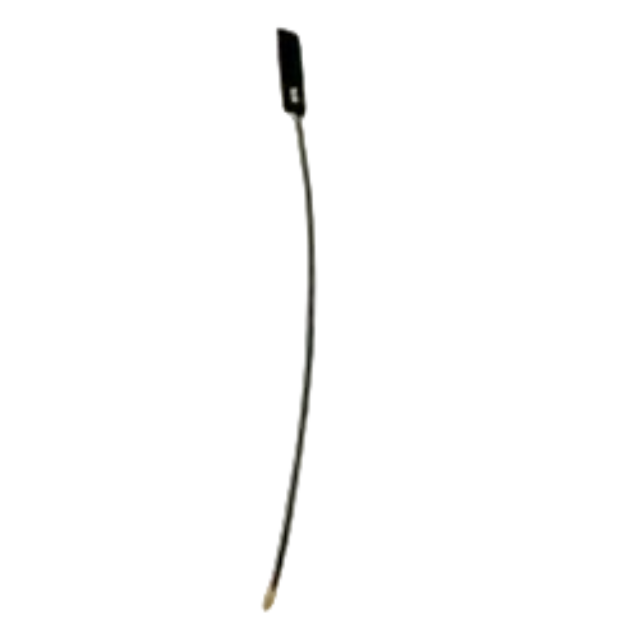

Conector IPEX Antena de parche de 868 MHz para aplicaciones Lora WAN

1. Diseño ultracompacto, dispositivos que ahorran espacio

El diseño de parche ultrafino de la antena, que mide solo 29 mm x 8 mm, permite una fácil integración en dispositivos IoT con limitaciones de espacio, terminales portátiles y varios módulos inalámbricos integrados, lo que la convierte en una opción ideal para diseños de dispositivos miniaturizados.

2. Plug-and-Play, fácil instalación

Viene de serie con un cable RF1.13 de 150 mm de largo y un conector IPEX estándar, se conecta rápidamente a los principales módulos de comunicación inalámbrica (como LoRa y Sigfox) del mercado, lo que permite una instalación sin soldaduras y simplifica significativamente el proceso de producción y ensamblaje.

3. Rendimiento estable, transmisión eficiente

Aunque su ganancia es de aproximadamente 0 dBi en la banda de 868 MHz, su relación de onda estacionaria de voltaje (VSWR) es ≤2,0, lo que garantiza una radiación de energía eficiente y minimiza los reflejos de la señal, proporcionando una conexión estable y confiable para la transmisión de datos inalámbrica.

4. Amplio rango de temperatura de funcionamiento, adecuado para entornos hostiles

Con un rango de temperatura de funcionamiento de -40 °C a +85 °C, mantiene un rendimiento eléctrico estable tanto en entornos exteriores hostiles como en condiciones de alta temperatura dentro del equipo, satisfaciendo las demandas de aplicaciones industriales exigentes.

5. Flexible y desmontable para un fácil mantenimiento

La antena presenta un diseño desmontable. Si la antena o el cable se daña durante el transporte o el uso, se puede reemplazar fácilmente sin tener que regresar a la fábrica para su reparación, lo que reduce efectivamente el costo y la dificultad del mantenimiento futuro.

Escenario de aplicación

Dispositivos de Internet de las cosas (IoT): integrados en los nodos finales de LoRaWAN y Sigfox para la recopilación y transmisión remota de datos.

Medidores inteligentes: integrados en medidores inteligentes de agua, electricidad y gas para lectura automática remota de medidores.

Redes de sensores inalámbricos: se utilizan para el retorno inalámbrico de datos en detección agrícola, monitoreo ambiental, detección industrial y otros escenarios.

Rastreadores de activos: Se utilizan para etiquetas miniaturizadas de seguimiento de mascotas, carga o activos.

Dispositivos médicos portátiles: proporciona conectividad de comunicación en dispositivos médicos pequeños y portátiles que requieren transmisión de datos inalámbrica.

Preguntas frecuentes

P: ¿Cuál es la frecuencia de funcionamiento de esta antena?

R: Está diseñado para la banda ISM de 868 MHz y es compatible con estándares de comunicación IoT como LoRa y Sigfox, que se utilizan ampliamente en Europa y otras regiones.

P: ¿Cuál es la ganancia de la antena?

R: La antena tiene una ganancia de aproximadamente 0 dBi y es adecuada para dispositivos compactos que requieren comunicación omnidireccional o de corto alcance.

P: ¿Qué tipo de conector utiliza?

R: Utiliza el conector IPEX (también conocido como conector IPX o UMCC), que es muy común en módulos inalámbricos pequeños.

P: ¿Cuál es la longitud del cable?

R: El producto viene con un cable coaxial RF1.13 de 150 mm de largo, lo que permite un enrutamiento flexible dentro del dispositivo.

P: ¿Esta antena es adecuada para uso en exteriores?

R: Aunque la antena en sí no está sellada, tiene un amplio rango de temperatura de funcionamiento (-40°C a +85°C) y puede integrarse en dispositivos exteriores con carcasas protectoras.

P: ¿Cuál es su potencia máxima?

R: Como antena de parche pasiva típica, es adecuada para aplicaciones de IoT de baja potencia (normalmente ≤2W).
