GL-DY004
Asialeren
8517710000
100 piezas
Aceptado
10000 unidades/día
| Cantidad: | |
|---|---|
| Exportación PDF | |

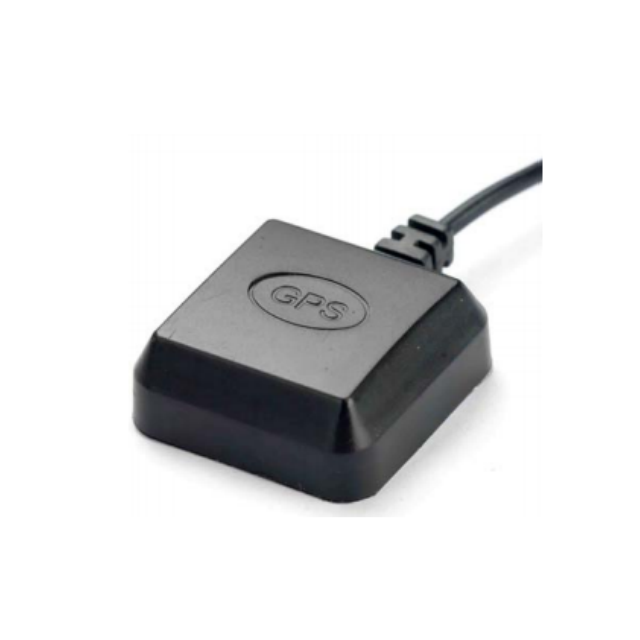

Antena GPSGNSS | |
GL-DY004 | |
Índice eléctrico | |
Frecuencia-MHz | 1575.42-1610 |
VSWR | <1,5 |
Impedancia normal-Ω | 50 |
Polarización | RHCP |
Relación axial | 3 dB (máx.) |
Ganancia de LNA | 28dBi |
Figura de ruido | <1,5 |
Voltaje de suministro | 2,2-5 VCC |
Consumo actual | <15mA |
Índice mecánico | |
Tipo de cable | RG174 o LMR100 |
Conector | AME macho |

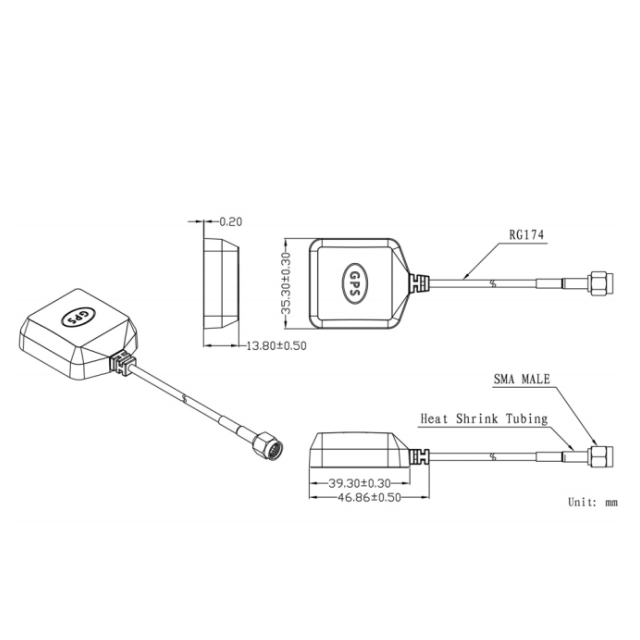

Dimensión de la antena-mm | 39,3*35,3*13,8 |
Forma de instalación | Imán o adhesivo |
Protección de ingreso | IP65~IP67 (excluir salida de cable) |
Vibración | 10 a 55 Hz con amplitud de 1,5 mm 2 horas |
Respetuoso con el medio ambiente | Cumple con ROHS |
Temperatura-℃ | -40～+85 |
Humedad-% | 5~95 |
Introducción del producto
1. Posicionamiento de precisión de banda ancha: compatible con el rango de frecuencia de 1575,42-1610 MHz, combinado con el diseño de polarización circular RHCP (relación axial ≤ 3 dB), garantiza una adquisición eficiente de la señal satelital incluso en entornos complejos, mejorando la precisión y la estabilidad del posicionamiento.
2. Procesamiento de señal de alto rendimiento: Equipado con un amplificador de bajo ruido y alta ganancia de 28 dBi (figura de ruido <1,5 dB), mejora eficazmente la recepción de señal débil, reduce la interferencia ambiental y garantiza datos de posicionamiento precisos.
3. Instalación flexible y adaptabilidad: Disponible con opciones de montaje magnético o adhesivo, viene con un conector macho SMA y un cable RG174/LMR100 para una rápida adaptación a una variedad de dispositivos, cumpliendo con los requisitos de instalación en diversos escenarios.
4. Fuerte adaptabilidad ambiental: Con una clasificación IP65-IP67 (excluyendo la salida del cable), funciona de manera estable en un amplio rango de temperatura de -40°C a +85°C y entre 5% y 95% de humedad. También pasó pruebas de vibración de 10-55 Hz, lo que lo hace adecuado para entornos exteriores hostiles.
5. Ahorro de energía y respetuoso con el medio ambiente: cumple con los estándares medioambientales ROHS, cuenta con una amplia fuente de alimentación de 2,2-5 V CC y un consumo de corriente de menos de 15 mA, lo que garantiza un bajo consumo de energía y al mismo tiempo mantiene el rendimiento, lo que lo hace adecuado para una implementación en exteriores a largo plazo.
Escenarios de aplicación

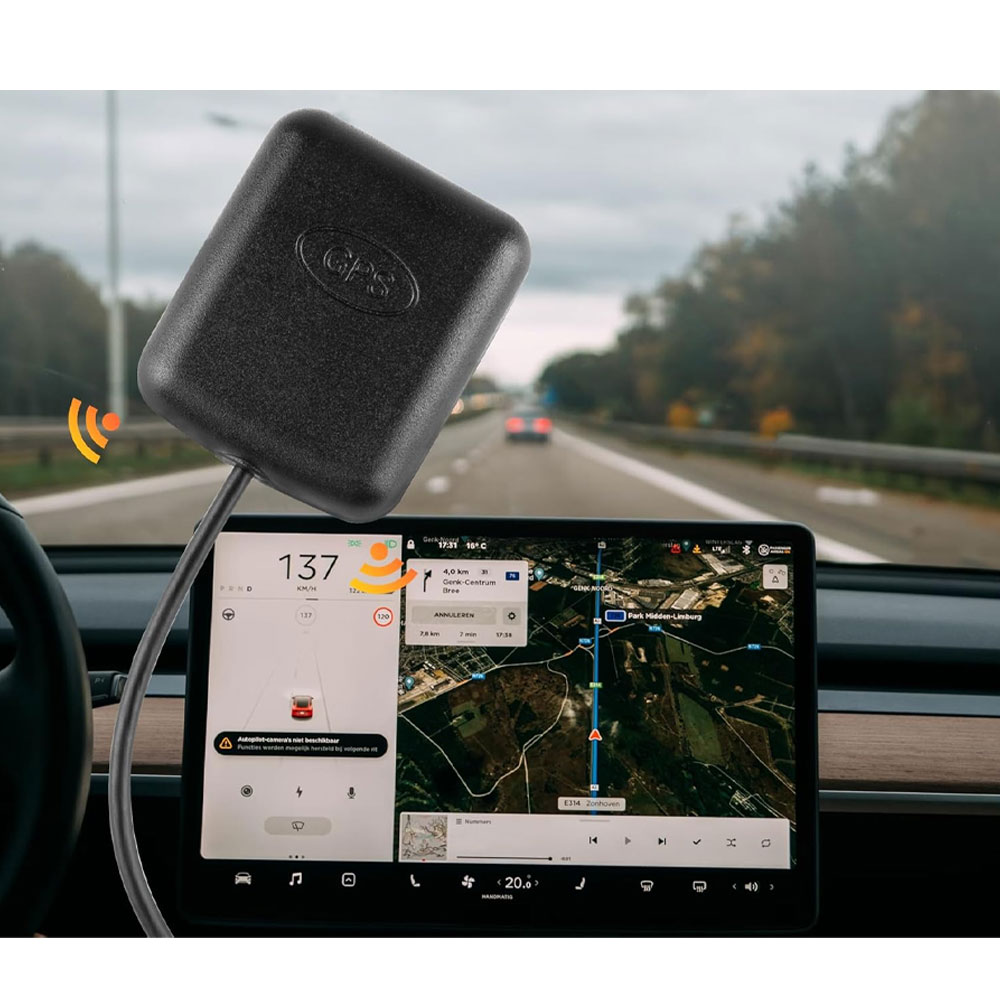

Navegación en el vehículo: montaje magnético en el techo, diseño antivibración para terrenos accidentados
Posicionamiento del barco: IP67 a prueba de agua para entornos de alta humedad y niebla salina en el mar
Mapeo UAV: la ganancia de 28 dBi garantiza la estabilidad de la señal a gran altitud
Maquinaria agrícola: amplio rango de temperatura de funcionamiento (-40 °C a 85 °C) para operaciones con frío extremo y altas temperaturas
Seguimiento de activos de IoT: el consumo de energía ultrabajo de <15 mA extiende la vida útil de la batería del localizador
Preguntas frecuentes
P: ¿Qué rango de frecuencia admite el GL-DY004?
R: Admite el rango de frecuencia de 1575,42-1610 MHz.
P: ¿Cuál es el tipo de polarización de esta antena?
R: Utiliza RHCP.
P: ¿Cuál es la ganancia del LNA en el GL-DY004?
R: La ganancia del LNA es de 28 dBi.
P: ¿Qué fuente de alimentación requiere la antena?
R: Funciona con una fuente de alimentación de 2,2-5 V CC.
P: ¿Cómo se instala la antena?
R: Se puede instalar mediante imán o adhesivo.
P: ¿Cuál es el nivel de protección de la antena?
R: Tiene un nivel de protección IP65~IP67
