GL009C-4
Asialeren
8517710000
100 piezas
aceptado
10000PC/días
| Cantidad: | |
|---|---|
| Exportación PDF | |
Índice eléctrico | ||||
Nombre del producto | Antena combinada GNSS+LTE+LTE+WIFI | |||
Número de producto | GL009C-4 | |||
Rango de frecuencia-MHz | L1: 1559-1609 L5: 1166-1187 | 796-960/1710-2700 | 796-960/1710-2700 | 2400-2483,5 |
Ancho de banda-MHz | 50/21 | 154/980 | 154/980 | 83.5 |
VSWR | ≤1,5 | ≤2.0 | ≤2.0 | ≤2.0 |
Ganancia-dBi | 2,0 dBic (cenit) | 2.0 | 2.0 | 3.0 |
Ganancia LNA-dBi | 28±2 | -- | -- | |
Polarización | RHCP | Lineal | Lineal | |
Voltaje de suministro | 2,2-5 VCC | ----- | ||
Consumo actual | 5-15mA | ----- | ||
Impedancia de entrada-Ω | 50 | |||
Índice mecánico | ||||
Cable-m | 4*RG174-1m | |||
Conector | 4 * SMA macho | |||
Dimensión de la antena-mm | Ø48*82 | |||
Forma de instalación | tornillo | |||
Protección de ingreso | IP65-IP67 (excluir salida de cable) | |||
Vibración | 10 a 55 MHz con amplitud de 1,5 mm 2 horas | |||

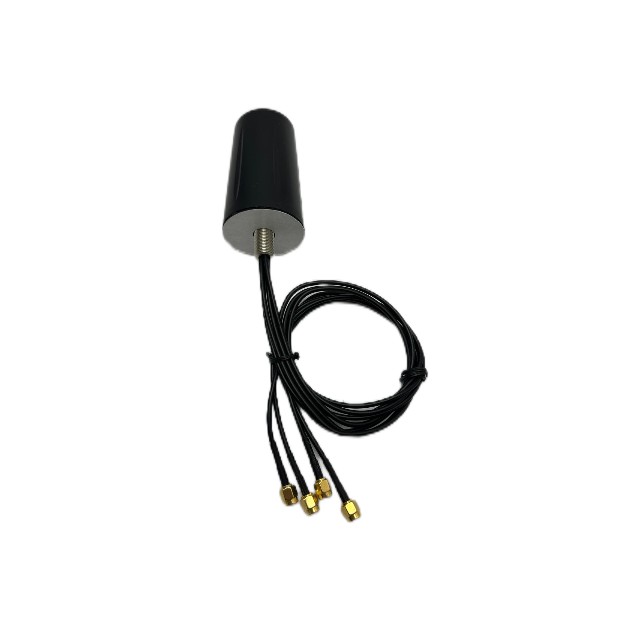

Introducción del producto
Compatibilidad multibanda: La GL009C - 4 es una antena combinada que cubre múltiples bandas de frecuencia, incluidas GNSS (L1: 1559 - 1609, L5: 1166 - 1187), LTE (796 - 960/1710 - 2700) y WIFI (2400 - 2483,5 MHz). Esta funcionalidad multibanda lo hace adecuado para una amplia gama de aplicaciones, permitiendo una comunicación perfecta entre diferentes sistemas inalámbricos.
VSWR bajo: Con un VSWR de ≤1,5 para GNSS y ≤2,0 para las bandas LTE y WIFI, la antena garantiza una transferencia de energía eficiente. Un VSWR bajo reduce la reflexión de la señal, lo cual es crucial para mantener una conexión estable y una transmisión de señal confiable en todas las bandas de frecuencia admitidas.
Ganancia decente: ofrece una ganancia de 2,0 dBic (Zenith) para GNSS y de 2,0 - 3,0 dBi para bandas LTE y WIFI. La ganancia ayuda a fortalecer las señales débiles, mejorando el rendimiento general de los sistemas de comunicación inalámbrica con los que está integrada.
Protección confiable y durabilidad: Con una clasificación de protección de ingreso de IP65 - IP67 (excluyendo la salida del cable), la antena puede soportar la entrada de polvo y agua. Además, puede soportar vibraciones de 10 a 55 MHz con una amplitud de 1,5 mm durante 2 horas, lo que lo hace adecuado para su uso en entornos hostiles.
Instalación y conexión convenientes: el GL009C - 4 viene con 4 * RG174 - cables de 1 m y 4 * conectores macho SMA, lo que facilita la conexión a varios dispositivos. Su método de instalación con tornillos proporciona una opción de montaje estable y segura para diferentes configuraciones.

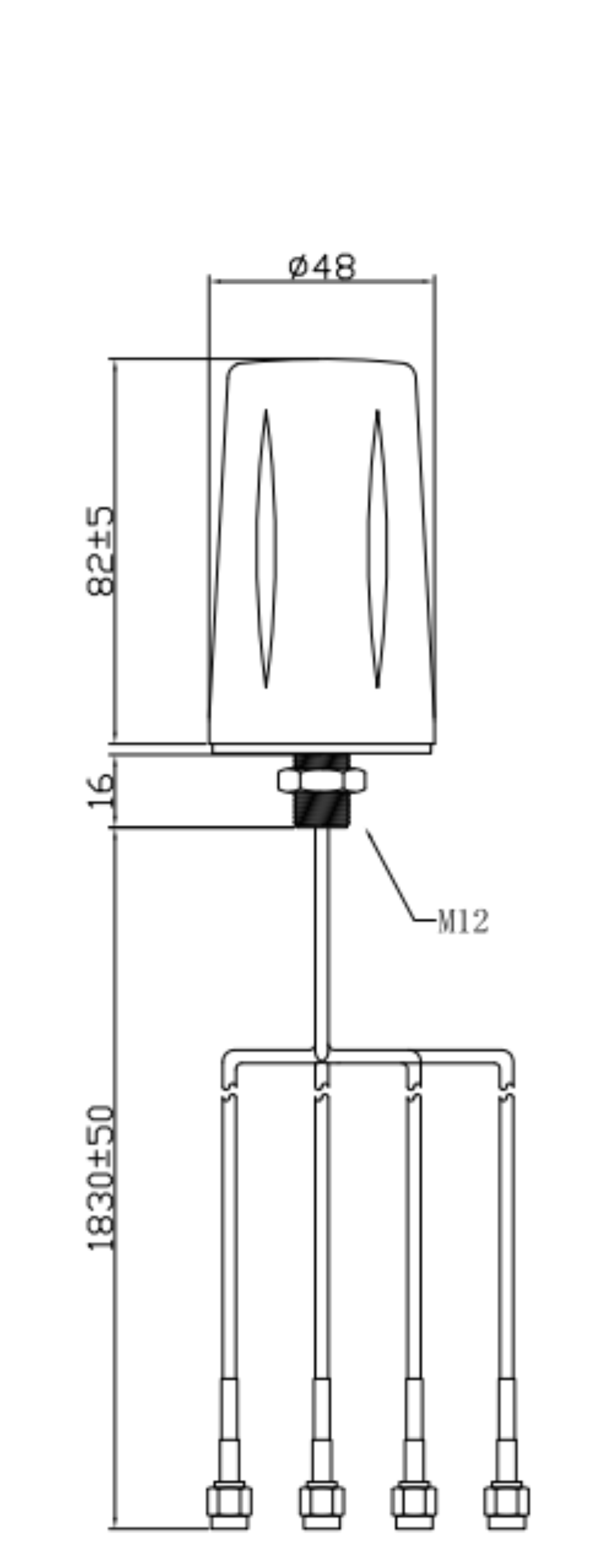

Dibujo dimensional
Escenarios de aplicación
Vehículos : Seguimiento GPS y transmisión de datos en tiempo real para flotas.
Drones : posicionamiento GNSS confiable y conectividad LTE para mapeo aéreo.
IoT industrial : redes de sensores en fábricas o sitios remotos que requieren respaldo LTE dual.
Enrutadores para exteriores : cobertura WiFi y LTE mejorada para sistemas de comunicación fuera de la red.
Preguntas frecuentes
P: ¿Esta antena es compatible con redes 4G?
R:Sí, admite bandas LTE de 796-960MHz y 1710-2700MHz para conectividad 4G global.
P: ¿Puede soportar fuertes lluvias?
R:La clasificación IP65-IP67 garantiza protección contra el polvo y los chorros de agua, pero se excluye la salida del cable.
P: ¿Qué dispositivos utilizan conectores SMA?
R: Común en enrutadores, módems y rastreadores GPS. Incluye 4 conectores macho SMA para cableado flexible.
P: ¿Requiere una fuente de alimentación externa?
R: No, funciona con 2,2-5 V CC con bajo consumo de corriente (5-15 mA).
P: ¿Es ajustable la ganancia del GNSS LNA?
R:No, la ganancia del LNA está fijada en 28±2dB para una amplificación óptima de la señal.
P: ¿Cómo instalar la antena?
R:Utilice el mecanismo de montaje con tornillos en superficies planas (por ejemplo, techos de vehículos o paneles de equipos).
P: ¿Cuál es la longitud del cable?
R:Incluye cables RG174 de 1 metro para facilitar el enrutamiento.
P: ¿Es compatible con redes 5G?
R:No, está diseñado para aplicaciones LTE, GNSS y WiFi (2,4 GHz).
