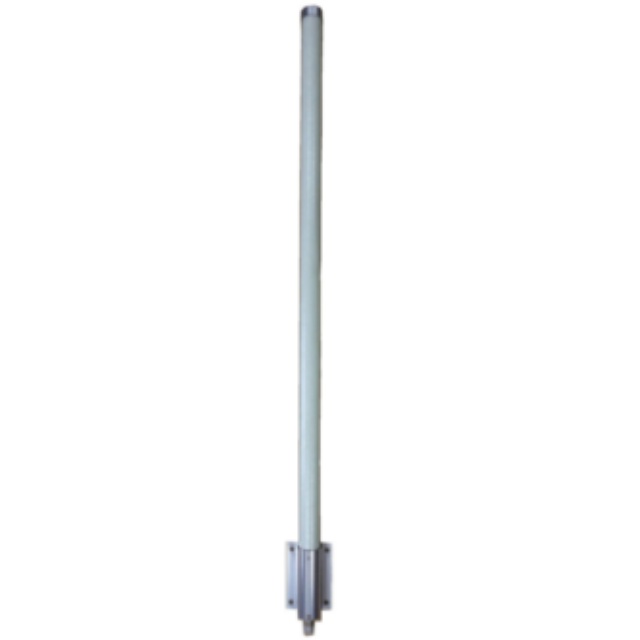

GL430V-6
Asialeren
8517710000
50 piezas
aceptado
10000 unidades/día
| Cantidad: | |
|---|---|
| Exportación PDF | |
Especificaciones eléctricas | |
Rango de frecuencia: MHz | 430-440 |
VSWR | ≤2.0 |
Ganancia- dBi | 5/6 |
Ancho de viga horizontal | 360° |
Ancho de haz vertical | 30° |
Polarización | Vertical |
Impedancia de entrada-Ω | 50 |
Potencia máxima de entrada- W | 100 |
Protección contra rayos | Tierra CC |
Especificaciones mecánicas | |
Tipo de conector de entrada | N mujer |
Dimensiones-mm | Ф32×1250 |
Peso de la antena-kg | 1.5 |
Material del radomo | Fibra de vidrio |
Color del radomo | blanco |
Temperatura de funcionamiento | -40°c～60°c |
Velocidad nominal del viento: m/s | 60 |
Hardware de montaje- mm | ￠35～￠560 |
Diferencias entre productos similares.
P/N | GL-DY1922V6 | GL430V-6 | GL6940V5 |
Frecuencia-Mhz | 1920-2170 | 430-440 | 698-960/1710-2700/3400-4000 |
Ganancia-dBi | 6 | 5/6 | 5 |
Dimensión de la antena-mm | Ф20×400 | Ф32×1250 | Ф60*780 |
Introducción del producto
① Manejo de alta potencia de cien vatios
Potencia de entrada máxima de 100 W (10 veces el promedio de la industria), aislador cerámico + oscilador de aleación de cobre, admite transmisión de radio continua de alta potencia.
② Protección estructural de grado militar
Radomo de fibra de vidrio (φ32×1250 mm) certificado para velocidades de viento de 60 m/s (tifón de nivel 17), funcionamiento resistente a la intemperie de -40 °C a 60 °C
③ Control de haz preciso
La cobertura omnidireccional de 360° + el ángulo de haz vertical de 30° reducen la interferencia de reflexión del suelo y mejoran la eficiencia de la comunicación punto a multipunto
④ Protección contra rayos profesional
La estructura de protección contra rayos de conexión a tierra de CC (tierra de CC) evita daños al equipo causados por la corriente inducida por rayos (requiere uso con un cable de conexión a tierra)
⑤ Implementación conveniente del proyecto
Equipado con un conector hembra tipo N estándar, compatible con soportes de tubería de φ35-560 mm de diámetro. Un diseño liviano de 1,5 kg reduce la carga de la torre.

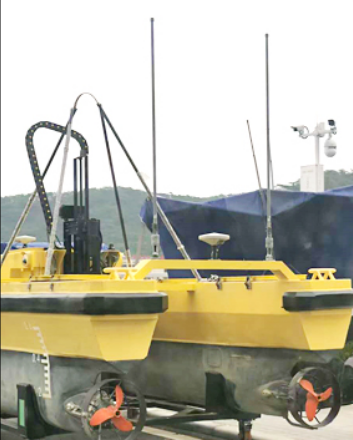

Escenarios de aplicación
Estación base de comunicaciones de emergencia: la potencia de 100 W admite comunicaciones de área amplia para vehículos de comando en áreas de desastre.
Sistema de monitoreo de oleoductos: 430MHz ofrece cobertura sin barreras en terrenos complejos.
Despacho de buques portuarios: la comunicación omnidireccional de 360° garantiza las operaciones en el muelle.
Relé de prevención de incendios forestales: El plástico reforzado con fibra de vidrio ofrece resistencia a altas temperaturas (ambientes extremos de 60 °C).
Sistema de intercomunicación de minas: puesta a tierra de CC y protección contra rayos para minas a cielo abierto.
Preguntas frecuentes
P: ¿Qué protocolos de comunicación están cubiertos en la banda 430-440MHz?
R: Admite sistemas de intercomunicación digital profesionales como DMR/dPMR/TETRA, así como comunicaciones FM analógicas.
P: ¿Cómo se implementa la conexión a tierra de protección contra rayos?
R: La conexión a tierra se logra a través de la carcasa del conector tipo N (se requiere un cable de conexión a tierra de 6 mm² proporcionado por el usuario con una resistencia a tierra de <5 Ω).
P: ¿Se puede utilizar para radioaficionados?
R: Es compatible con la banda de aficionados de 430 MHz (sujeto a cumplimiento local), pero está diseñado para uso industrial no aficionado.
P: ¿La fibra de vidrio cubrirá el envejecimiento y el color amarillo?
R: La capa protectora UV garantiza 5 años de no amarillear (verificado mediante pruebas aceleradas a 60°C/95% de humedad).
P: ¿Cuáles son las ventajas de un ángulo de haz vertical de 30°?
R: Comprime el rango de radiación vertical y aumenta la densidad de la señal horizontal (ganancia de +2 dB en comparación con los productos de 45°).
P: ¿Se pueden personalizar otros conectores?
R: Conector hembra tipo N estándar, admite conectores TNC/BNC personalizados.
