GLLNB01
Asialeren
8517710000
5 piezas
Aceptado
10000 unidades/día
| Cantidad: | |
|---|---|
Artículo | Especificación | Artículo | Especificación |
Rango de frecuencia de entrada | Banda baja: 10,70 ~ 11,70 GHz | Ganar planitud | ±0,5 dB/26MHz |
Banda alta: 11,70 ~ 12,75 GHz | Cruz POL. Aislamiento | 25 dB (típico) | |
Rango de frecuencia de salida | Banda baja: 950 ~ 1950 MHz | Rechazo de imagen | 40 dB (mín.) |
Banda alta: 1100 ~ 2150MHz | VSWR de salida | 2,0: 1 (máx.) | |
Frecuencia LO | Banda baja: 9,75 GHz | P1dB | 0 dBm (mín.) |
Banda alta: 10,60 GHz | Consumo de corriente CC | 150 mA (típico) | |
Estabilidad de frecuencia LO | ±1,0MHz (máx.)@+25℃ | Conmutación de banda baja/alta | Banda baja: 0Hz |
±2,0 MHz (máx.)@-30 ℃ ~+70 ℃ | Banda alta: 22 KHz ± 4 KHz | ||
Ruido de fase LO | -60d Bc/Hz@1KHz | POL. Voltaje de conmutación | 10,5~14,0 V en vertical |
-80d Bc/Hz@10KHz | 16,0 ~ 20,0 V @Horizontal | ||
-100d Bc/Hz@100KHz | Humedad relativa | 0%~95% | |
Ganancia de conversión | 60 dB (típico) | Temperatura de funcionamiento | -30℃~+70℃ |
Figura de ruido | 0,3 dB (típico) | Tipo de conector | Conector hembra de 75Ω |
Introducción del producto

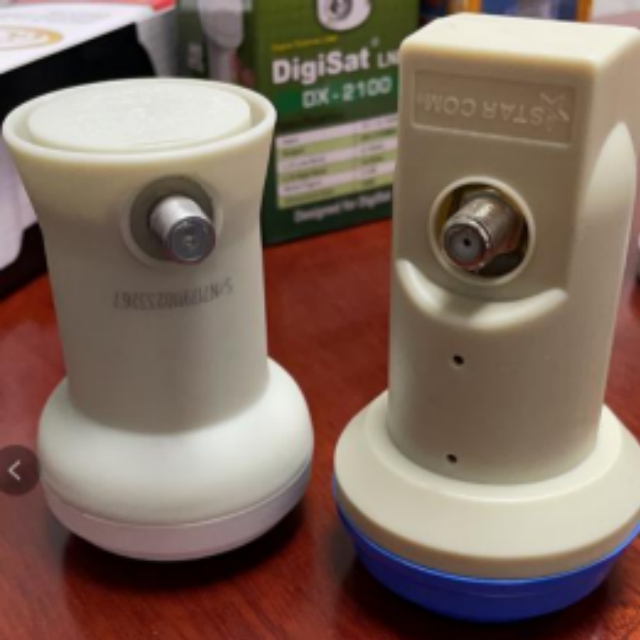

Amplia cobertura de rango de frecuencia : el LNBF único de banda KU GLLNB01 admite un amplio rango de frecuencia de entrada de 10,70 a 12,75 GHz, cubriendo tanto las bandas baja como alta. Este amplio rango le permite recibir un conjunto diverso de señales satelitales, lo que lo hace adecuado para diversas aplicaciones basadas en satélites que operan dentro del espectro de banda Ku.
Conversión de señal de alto rendimiento : con una ganancia de conversión típica de 60 dB, puede amplificar eficazmente señales entrantes débiles. Esta alta ganancia garantiza que las señales de salida sean lo suficientemente fuertes para su posterior procesamiento en receptores de satélite u otros dispositivos de comunicación, proporcionando una fuente de señal clara y estable.
Figura de ruido baja: Con una figura de ruido típica de 0,3 dB, el GLLNB01 minimiza la cantidad de ruido agregado a la señal durante el proceso de conversión. Esta característica de bajo ruido es crucial para mantener la calidad de la señal, especialmente en aplicaciones donde se requiere una señal de alta calidad y libre de interferencias, como la recepción de televisión por satélite.
Buen aislamiento y rechazo : ofrece 25 dB (típico) de cruz - POL. aislamiento y 40dB (Min.) de rechazo de imagen. Estas características ayudan a evitar interferencias de señal provenientes de polarizaciones adyacentes y señales de imagen no deseadas, asegurando que la señal recibida sea limpia y precisa.
Amplio entorno operativo : operando dentro de un rango de temperatura de - 30 ℃ a +70 ℃ y una humedad relativa de 0% - 95%, el GLLNB01 puede funcionar en diversas condiciones ambientales. Esta amplia tolerancia lo hace adecuado para su uso en diferentes climas y ubicaciones, desde regiones frías hasta áreas cálidas y húmedas.
Escenarios de aplicación
Home Satellite TV : Ideal para mejorar la claridad de la señal en instalaciones residenciales.
Radiodifusión y Telecomunicaciones : Fiable para sistemas profesionales que requieren una frecuencia LO estable (±1MHz).
Monitoreo remoto : Rendimiento duradero en instalaciones expuestas a la intemperie, como estaciones meteorológicas.
Preguntas frecuentes
P: ¿Es este LNBF compatible con antenas parabólicas estándar de banda KU?
R:Sí, utiliza un conector hembra universal de 75Ω para una integración perfecta.
P: ¿Cómo cambiar entre bandas bajas y altas?
R: Activa la banda alta mediante un tono de 22 KHz ± 4 KHz; La banda baja utiliza 0Hz.
P: ¿Qué voltaje controla la polarización?
R:Vertical: 10,5–14,0 V; Horizontales: 16,0–20,0 V.
P: ¿Puede soportar fuertes lluvias o nieve?
R:Sí, su diseño sellado y su amplio rango de temperatura garantizan la resistencia a la intemperie.
P: ¿Incluye hardware de montaje?
R:No, pero se adapta a soportes LNBF estándar.
P: ¿Cuál es la estabilidad de la frecuencia LO?
R: ±1MHz a 25°C; ±2MHz de -30°C a +70°C.
P: ¿El conector es resistente a la corrosión?
R:Sí, el conector hembra de 75 Ω está diseñado para una durabilidad a largo plazo.
