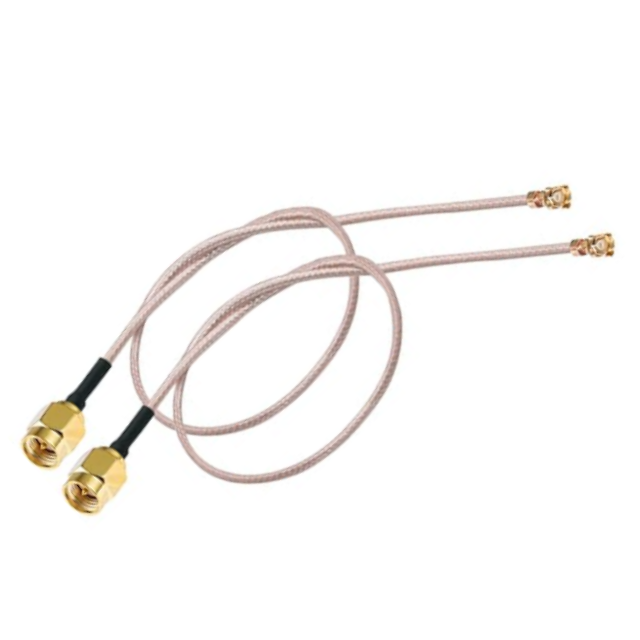

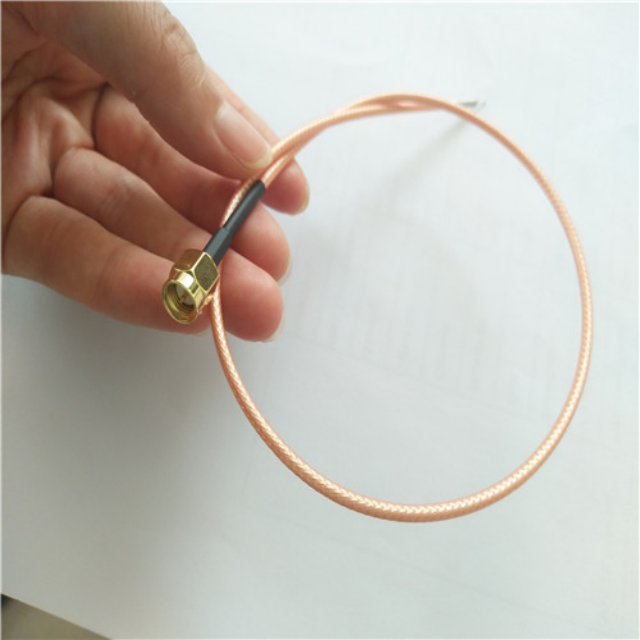

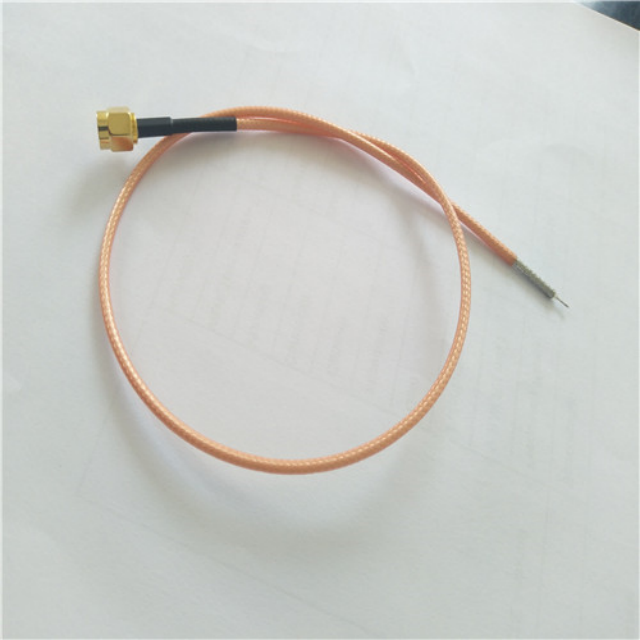

GLC25
Asialeren
8517710000
100 piezas
Aceptado
10000 unidades/día
| Cantidad: | |
|---|---|
Especificaciones eléctricas | |
Rango de frecuencia (GHz) | 0-3 |
Impedancia (ohmios) | 50 |
Potencia máxima (W) | 50 |
VSWR | <1.3 |
Voltaje de funcionamiento (máx.) | 335v |
Resistencia a la presión (rms) | 1000v |
Durabilidad | >500 ciclos |
Especificaciones mecánicas | |
Conector | MMCX/UFL |
Longitud del cable | 1.37cable 120±5mm |
Protección de iluminación | Conexión a tierra CC |
Contera | Latón con niquelado |
Cuerpo | Latón con baño de oro |
Alfiler | Ser CU con chapado en oro <0,3 |
Aislante | PTFE |
Rango de temperatura | -65~ +250 |
Introducción del producto
Amplio rango de frecuencia : el cable GLC25 tiene un rango de frecuencia de 0 a 3 GHz. Esta característica de banda ancha lo hace adecuado para una variedad de aplicaciones, incluidos sistemas de comunicación inalámbrica, pruebas de RF y transmisión de señales en diferentes frecuencias.
Impedancia estable de 50 Ω : con una impedancia de 50 ohmios, el cable garantiza una transferencia de energía eficiente. La impedancia estable es crucial para minimizar la reflexión de la señal, lo que ayuda a mantener la integridad de la señal durante la transmisión, lo que permite un rendimiento confiable en aplicaciones de procesamiento de señales y transferencia de datos de alta velocidad.
VSWR bajo: La relación de onda estacionaria de voltaje (VSWR) de menos de 1,3 indica una excelente adaptación de impedancia. Este VSWR bajo reduce la reflexión de la señal, asegurando que la mayor parte de la potencia se transmita a través del cable. Como resultado, proporciona una mejor calidad de señal y rendimiento del sistema, especialmente en aplicaciones donde es necesario minimizar la pérdida de señal.
Capacidad de manejo de alta potencia: puede manejar una potencia máxima de 50 W. Esta capacidad de manejo de alta potencia hace que el cable GLC25 sea adecuado para aplicaciones que requieren la transmisión de señales de alta potencia, como en algunos equipos industriales y profesionales.
Durable y bien hecho : el GLC25 tiene una durabilidad de >500 ciclos. Sus componentes como el latón con virola niquelada, el latón con cuerpo chapado en oro y el pasador Be CU chapado en oro ofrecen una buena resistencia a la corrosión. El aislante de PTFE proporciona un aislamiento eléctrico fiable. Además, puede funcionar en un amplio rango de temperaturas de -65 ℃ a +250 ℃, lo que lo hace adecuado para su uso en diversas condiciones ambientales.
Escenarios de aplicación
Comunicación inalámbrica : se integra en estaciones base, enrutadores y antenas para una transmisión de señal estable.
Aeroespacial y militar : conectividad confiable para sistemas de radar y aviónica en entornos hostiles.
Electrónica automotriz : conecta sensores y módulos GPS en entornos de alta vibración.
Prueba y medición : garantiza la precisión en los equipos de laboratorio para pruebas de alta frecuencia.
IoT industrial : vincula sensores en sistemas de automatización expuestos a temperaturas extremas.
Preguntas frecuentes
P: ¿Con qué cables es compatible el GLC25?
R: Diseñado para cables coaxiales RG174 con interfaces macho SMA.
P: ¿Puede este conector funcionar en entornos exteriores?
R:Sí, su cuerpo de latón y su aislante de PTFE resisten la corrosión y funcionan entre -65°C y +250°C.
P: ¿Cuál es el voltaje máximo admitido?
R: Voltaje de funcionamiento de hasta 335 V y resistencia a la presión de 1000 V (RMS).
P: ¿Es compatible con dispositivos UFL/MMCX?
R:Sí, el conector interactúa perfectamente con los puertos MMCX/UFL.
P: ¿Qué tan duradero es el baño de oro?
R: Los contactos chapados en oro garantizan una baja resistencia y soportan más de 500 ciclos de acoplamiento.
P: ¿Incluye protección contra rayos?
R:Sí, la conexión a tierra de CC mejora la protección contra sobretensiones.
P: ¿Qué industrias suelen utilizar este conector?
R: Pruebas de telecomunicaciones, automoción, aeroespacial, automatización industrial y RF.
