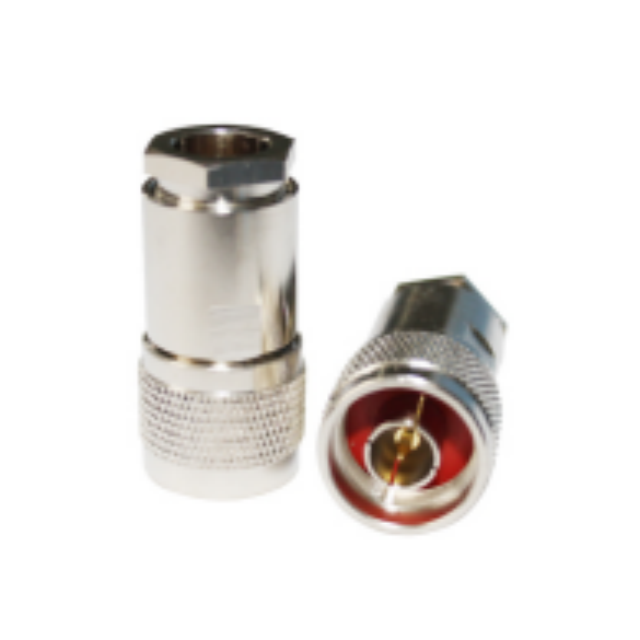

Conector tipo VSWR bajo N, alta temperatura, bajo PIM industrial

1. Cuenta con un ancho de banda de frecuencia de 10 GHz y una impedancia estándar de 50 Ω, lo que permite una transmisión de señal de alta frecuencia fluida y de alta fidelidad.

2. Equipado con VSWR ultrabajo (1.10) y PIM de tercer orden ≤-160dBc @ 2x20W, lo que suprime eficazmente la distorsión de la señal y las interferencias cruzadas.

3. Selección de materiales de primera calidad: contacto exterior con revestimiento de latón CuSnZn y contacto central con revestimiento de latón Ag, lo que garantiza una fuerte conductividad y anticorrosión a largo plazo.

4. Cuenta con ≥500 ciclos de acoplamiento, junto con un par de acoplamiento recomendado de 0,7-1,1 Nm (máx. 1,7 Nm) para una conexión estable en escenarios de uso frecuente.

5. Destaca por su adaptabilidad a entornos extremos, soportando un rango de temperatura de -55 ℃ a +155 ℃ y un voltaje de prueba máximo de 2500 V para confiabilidad industrial.

Escenarios de aplicación

1. Estaciones base macro 5G y sistemas de retorno de telecomunicaciones para transmisión y retransmisión de señales de alta velocidad.

2. Equipos de comunicación por microondas que requieren conexiones de señal estables en la banda de 10 GHz en condiciones extremas al aire libre.

3. Bancos de pruebas electrónicos de precisión (analizadores de espectro, analizadores de redes vectoriales) para una medición precisa de la señal.

4. Dispositivos de comunicación militar naval y aerotransportado que operen en ambientes de temperatura extrema y alto voltaje.

5. Infraestructura de IoT industrial y módulos de comunicación inalámbrica de fábrica inteligente que necesitan enlaces de señales antiinterferencias.

Preguntas frecuentes

P: ¿Qué rango de frecuencia admite el conector GL-NJ7D?

R: Cubre un rango de frecuencia de hasta 10 GHz, perfecto para aplicaciones de alta frecuencia de alto rendimiento.

P: ¿Qué hace que este conector tipo N se destaque en calidad de señal?

R: Con VSWR 1.10 y ≤-160dBc PIM, minimiza la pérdida de señal y la interferencia para una transmisión clara.

P: ¿Qué durabilidad tiene el GL-NJ7D en conexiones repetidas?

R: Admite ≥500 ciclos de acoplamiento, manteniendo un rendimiento confiable incluso con conexiones y desconexión frecuentes.

P: ¿Qué torsión se debe utilizar al instalar este conector?

R: El par de acople recomendado es de 0,7 a 1,1 Nm, con un límite máximo de 1,7 Nm para una instalación segura.

P: ¿El GL-NJ7D es adecuado para uso industrial en exteriores?

R: Sí, su tolerancia de temperatura de -55 ℃ a +155 ℃ y su resistencia de voltaje de 2500 V lo hacen ideal para entornos industriales hostiles al aire libre.

P: ¿Qué materiales de revestimiento se utilizan para los contactos del conector?

R: El contacto exterior utiliza un revestimiento de latón CuSnZn y el contacto central utiliza un revestimiento de latón Ag para garantizar una conductividad óptima.
