Diferencia entre antena dipolo y antena monopolo

Vistas:0 Autor:Editor del sitio Hora de publicación: 2025-08-06 Origen:Sitio

Preguntar

Diferencia entre antena dipolo y antena monopolo

Las principales diferencias entre la antena dipolo y la antena monopolo son la estructura y el principio de funcionamiento. Las principales diferencias son las siguientes:

1. Estructura

Una antena dipolo consta de dos elementos conductores simétricos, mientras que una antena monopolo consta de un elemento conductor y un plano de tierra. En pocas palabras, una antena dipolo tiene dos polos simétricos, mientras que una antena monopolo tiene solo un polo y la otra mitad se reemplaza por un plano de tierra. Como se muestra en la figura:

Proyecto	Antena dipolo	Antena monopolar
Número de conductores	Dos conductores simétricos (positivo y negativo)	Conductor de sección única
longitud total	Normalmente λ/2 (λ/4 por segmento)	Normalmente λ/4
Requisitos de conexión a tierra	No se requiere un plano de tierra	Debe depender del plano de tierra (por ejemplo, placa de metal, carrocería de automóvil)
Modo de alimentación	Alimentación balanceada (puede ser necesario un balun)	Alimentación no balanceada (conexión directa a cable coaxial)
Ejemplos	Antena de TV, antena de comunicación de onda corta.	Antena para vehículo, antena para teléfono móvil, antena para interfono

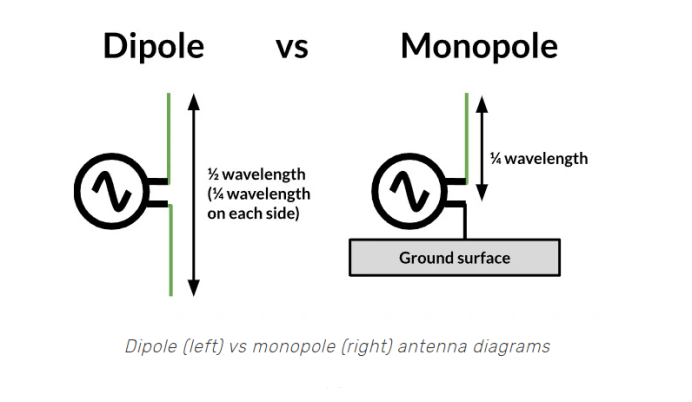

Antena dipolo vs antena monopolo

2. Características de la radiación

El patrón de radiación dipolo es una 'figura de ocho' simétrica (omnidireccional en el plano ecuatorial, con radiación axial cero). La ganancia es ligeramente mayor que la del monopolo (alrededor de 2,15 dBi). El patrón de radiación monopolo es similar a la mitad superior de un dipolo (dependiendo del plano de tierra), que es omnidireccional en el plano horizontal. La radiación vertical se concentra en el hemisferio superior. La ganancia es aproximadamente la mitad que la de un dipolo (aproximadamente 0-3 dBi, dependiendo de la calidad del plano de tierra)

Proyecto	Antena dipolo	Antena monopolar
patrón de radiación	'figura de ocho' simétrica (plano ecuatorial omnidireccional, axial no radiante)	Sólo el hemisferio superior irradia (como la mitad de un dipolo)
Ganar	Aproximadamente 2,15 dBi	~ 0-3 dBi (dependiendo de la calidad del plano de tierra)
Modo de polarización	Polarización lineal (generalmente vertical)	Polarización lineal (más afectada por el plano de tierra)

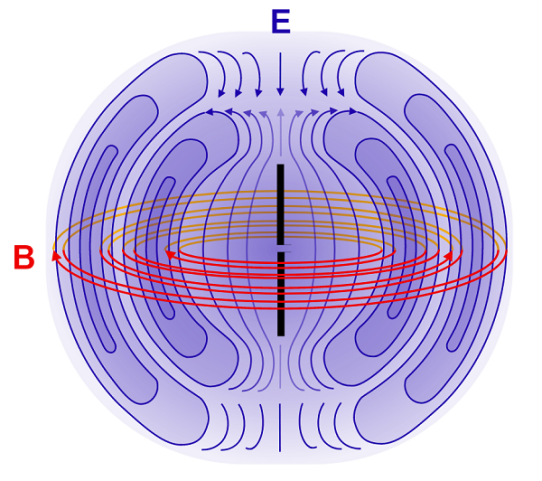

Modo de campo electromagnético dipolo

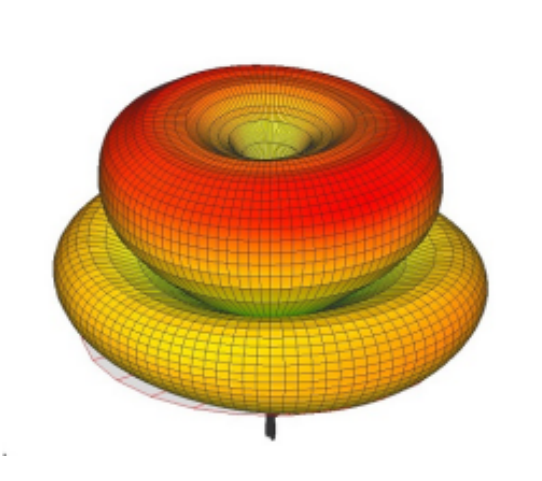

Patrón de campo lectromagnético de una antena monopolo

3. Impedancia y ancho de banda

El dipolo tiene una impedancia de entrada teórica de 73 Ω (en espacio libre), pero en realidad está más cerca de 50 Ω o 75 Ω (para una fácil combinación con cables de RF comunes). Ancho de banda estrecho (especialmente para dipolos de media onda). La impedancia de entrada monopolo es la mitad que la de un dipolo (aproximadamente 36 Ω) y generalmente se recorta a 50 Ω mediante una red coincidente. El ancho de banda puede ser más amplio (especialmente si el plano de tierra es grande).

Proyecto	Antena dipolo	Antena monopolar
Impedancia de entrada	Aprox. 73 Ω (espacio libre)	Aprox. 36 Ω (a combinar con 50 Ω)
Ancho de banda	Estrecho (especialmente para dipolos de media onda)	Posiblemente más ancho (cuanto mayor sea el plano de tierra, mejor será el ancho de banda)

4. Escenario de aplicación

El dipolo requiere radiación simétrica o escenarios de alta ganancia (como comunicación de onda corta, transmisión direccional). Mantener alejado de objetos metálicos (evite interferencias del plano de tierra). El monopolo se usa en dispositivos portátiles (como teléfonos móviles, walkie-talkies) y antenas de vehículos (usando la carrocería del vehículo como plano de tierra). Adecuado para escenarios con espacio limitado (solo un solo conductor).

Proyecto	Antena dipolo	Antena monopolar
Escenarios aplicables	Radiación simétrica y de alta ganancia (como comunicación de onda corta y antena de TV)	Equipos portátiles (teléfono móvil, walkie-talkie), antena de vehículo
Requisitos de instalación	Mantener alejado de objetos metálicos (evitar interferencias)	Dependencia del plano de tierra (p. ej., carrocería, suelo de PCB)

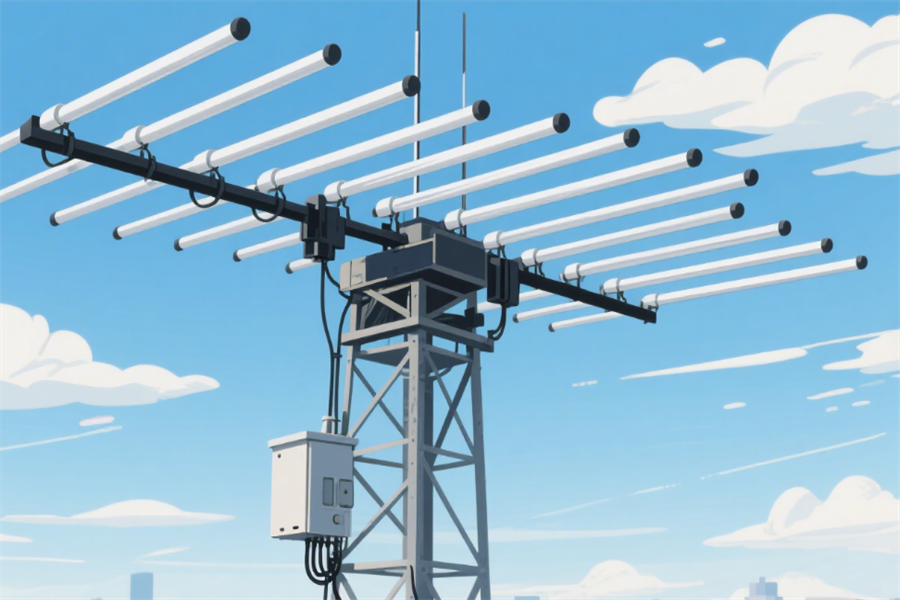

Antena dipolo

Antena monopolar

Otras diferencias clave

Dependencia del suelo: el monopolo debe tener un plano de tierra o el rendimiento cae drásticamente; El dipolo no necesita tierra.

Tamaño: El Monopolo tiene una longitud física más corta (λ/4 vs. λ/2), pero se tiene en cuenta el tamaño del plano de tierra.

Polarización: Ambos están polarizados linealmente (generalmente verticalmente), pero Monopole se ve más afectado por las irregularidades del plano de tierra.

Proyecto	Antena dipolo	Antena monopolar
Tamaño	Más largo (λ/2)	Corto (λ/4), pero es necesario considerar el tamaño del plano de tierra.
Dependencia del desempeño	Su propia estructura determina su rendimiento.	El rendimiento depende en gran medida de la calidad del plano de tierra
Frecuencia aplicable	Adecuado para banda de frecuencia fija	El ancho de banda se puede optimizar ajustando el plano del terreno
