Divisor/combinador de potencia N-hembra de 0,5-6 GHz GLPS3

Introducción del producto

1. Amplio rango de frecuencia: el divisor de potencia XQY - PS3 - 0,5/6 - NE cubre un amplio rango de frecuencia de 500 MHz a 6000 MHz (0,5 - 6 GHz). Esta cobertura de banda ancha lo hace adecuado para varios sistemas de comunicación inalámbrica que operan dentro de este espectro de frecuencia, brindando flexibilidad para diferentes aplicaciones.

2. Baja pérdida de inserción: con una pérdida de inserción de ≤2,8 dB (excluyendo la pérdida teórica de 4,8 dB), el divisor minimiza la degradación de la señal durante el proceso de división de potencia. Esto garantiza una distribución de energía eficiente entre los puertos de salida, manteniendo señales fuertes y confiables para los dispositivos conectados.

3. Buen rendimiento VSWR: Tiene un puerto combinado VSWR de Typ.1.26/Max.1.5 y un puerto de distribución VSWR de Typ.1.18/Max.1.4. Los valores bajos de VSWR indican una transferencia de energía eficiente y una reflexión mínima de la señal, lo que mejora el rendimiento general del divisor de potencia.

4. Alto aislamiento y salidas balanceadas: El XQY - PS3 - 0.5/6 - NE ofrece un aislamiento típico de 25 dB y un mínimo de 18 dB entre los puertos de salida, evitando interferencias de señal. Además, tiene un equilibrio de amplitud de ± 0,8 dB y un equilibrio de fase de ±8°, lo que garantiza señales de salida consistentes y estables para cada dispositivo conectado.

5. Amplio rango de temperatura de funcionamiento: Al operar dentro de un rango de temperatura de - 35 ℃ a +75 ℃, el XQY - PS3 - 0.5/6 - NE puede funcionar en diversas condiciones ambientales. Esta amplia tolerancia lo hace adecuado para su uso en diferentes climas y aplicaciones, desde instalaciones de almacenamiento en frío hasta entornos industriales cálidos.

Escenarios de aplicación

• Infraestructura de Telecomunicaciones: Distribución de señal en estaciones base y repetidores 5G.

• Sistemas de radar: división de energía para conjuntos de radares militares o de aviación.

• Equipos de Transmisión: Gestión de señales RF en transmisores de TV/radio.

• Pruebas de laboratorio: división de señales de precisión en entornos de pruebas de RF.

• Comunicación por satélite: Combina señales en sistemas de enlace ascendente/descendente por satélite.

Preguntas frecuentes

P: ¿Es compatible con sistemas de 50 ohmios?
R: Sí, está diseñado para entornos de impedancia de 50 ohmios.

P: ¿Puede soportar instalaciones al aire libre?
R: Sí, su rango de funcionamiento de -35 °C a +75 °C se adapta a entornos hostiles.

P: ¿Qué conectores se utilizan?
R: Los conectores N-Hembra garantizan conexiones seguras y de baja pérdida.

P: ¿Cuál es la diferencia entre los modos divisor y combinador?
R: El modo divisor maneja 20W; El modo combinador está limitado a 1W debido a la tolerancia de potencia inversa.

P: ¿Cómo se garantiza el rendimiento del aislamiento?
R: Proporciona un aislamiento de ≥18 dB para minimizar la interferencia entre puertos.

P: ¿Incluye hardware de montaje?

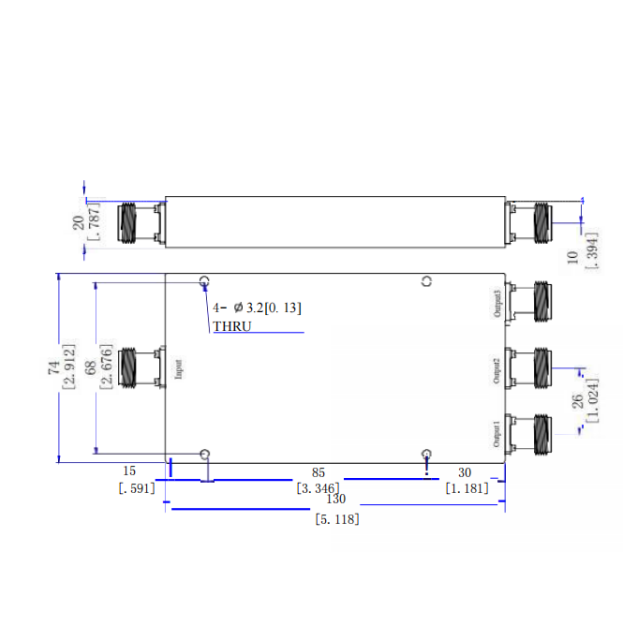

R: No, pero su diseño compacto de 130 mm permite una fácil integración en racks estándar.

P: ¿Es crítico el equilibrio de fase para los conjuntos de antenas?
R: Sí, el equilibrio de fase de ±8° garantiza una alineación de señal coherente en sistemas de múltiples antenas.

P: ¿Qué industrias utilizan comúnmente este divisor?
R: Laboratorios de pruebas de telecomunicaciones, defensa, aeroespacial, radiodifusión y RF.
