GLMPD2N
Asialeren
8517710000
100 piezas
aceptado
10000PC/días
| Cantidad: | |
|---|---|
| Exportación PDF | |
SN | Parámetros | Presupuesto |
1 | Rango de frecuencia | 698～3800MHz |
2 | Pérdida de inserción | ≤ 0,8 dB (excluyendo la pérdida teórica 3,0 dB) |
3 | Puerto de entrada VSWR | Tipo 1.11 / Máx. 1.25 |
4 | Puerto de salida VSWR | Tipo 1.10 / Máx. 1.20 |
5 | Aislamiento | Tipo 26 dB / Mín. 20 dB |
6 | Equilibrio de amplitud | ±0,2 dB |
7 | Equilibrio de fase | ±3 ° |
8 | Impedancia | 50 ohmios |
9 | Conectores de entrada/salida | N-Mujer; |
10 | Clasificación de potencia | Divisor 50W; Combinador 3W |
11 | Temperatura de funcionamiento | -30℃ ~ +85℃ |
12 | Acabado de superficies | Oxidación conductora de color natural con chorro de arena |
13 | Dimensiones del contorno | 65*66*20 (milímetros) |
14 | Peso | 100 (gramos) |
Introducción del producto

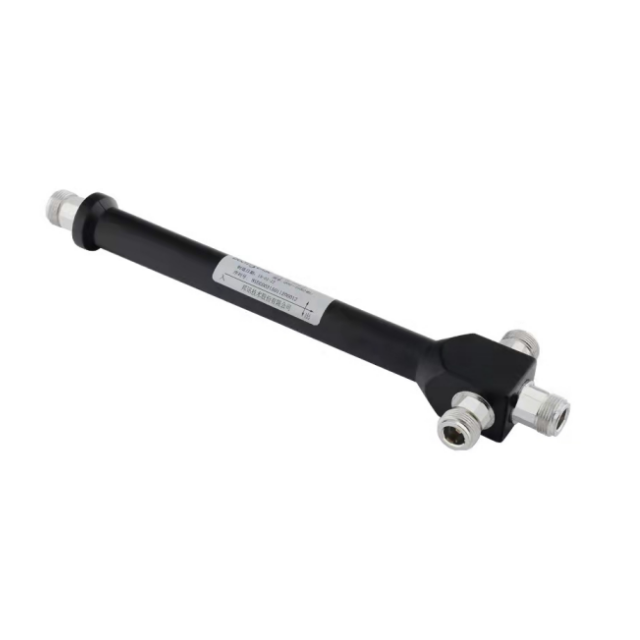

Amplio rango de frecuencia: el divisor de potencia de 2 vías GLMPD2N cubre un amplio rango de frecuencia de 698 a 3800 MHz. Esta funcionalidad de banda ancha la hace adaptable a varios sistemas de comunicación inalámbrica y admite diferentes aplicaciones basadas en frecuencia.
Baja pérdida de inserción: con una pérdida de inserción de ≤0,8 dB (excluyendo la pérdida teórica de 3,0 dB), el GLMPD2N minimiza la degradación de la señal durante la división de potencia. Esto garantiza que la división de energía entre los puertos de salida sea eficiente, manteniendo señales fuertes y confiables para los dispositivos conectados.
Buen rendimiento VSWR: Tiene un puerto de entrada típico VSWR de 1,11 y un máximo de 1,25, mientras que los puertos de salida tienen un VSWR típico de 1,10 y un máximo de 1,20. Los valores bajos de VSWR indican una transferencia de potencia eficiente y una reflexión mínima de la señal, lo que mejora el rendimiento general del divisor de potencia.
Alto aislamiento y salidas balanceadas: El GLMPD2N ofrece un aislamiento típico de 26 dB y un mínimo de 20 dB entre los puertos de salida, evitando interferencias de señal. Además, cuenta con un balance de amplitud de ±0.2dB y un balance de fase de ±3°, asegurando señales de salida consistentes y estables para cada dispositivo conectado.
Amplio rango de temperatura de funcionamiento: Al operar dentro de un rango de temperatura de - 30 ℃ a +85 ℃, el GLMPD2N puede funcionar en diversas condiciones ambientales. Esta amplia tolerancia lo hace adecuado para su uso en diferentes climas y aplicaciones, desde instalaciones de almacenamiento en frío hasta entornos industriales cálidos.
Escenarios de aplicación
Estaciones base 5G : distribuye señales a través de antenas en infraestructuras de telecomunicaciones.
DAS (sistemas de antena distribuida) en edificios : mejore la cobertura en oficinas, centros comerciales o estadios.
Redes de seguridad pública : confiables para sistemas de radio de bomberos/policía que requieren una división precisa de la señal.
Preguntas frecuentes
P: ¿Cuál es la potencia de entrada máxima en modo divisor?
R: Admite potencia continua de 50 W ; el modo combinador maneja hasta 3W.
P: ¿Es adecuado para uso en exteriores?
R: Diseñado para ambientes interiores ; sin clasificación IP para protección exterior.
P: ¿Qué conectores se utilizan?
R:Conectores N-Hembra (50Ω) para conexiones RF seguras.
P: ¿Puede manejar frecuencias 5G?
R:Sí, optimizado para 698–3800MHz (incluye bandas 5G sub-6GHz).
P: ¿Incluye hardware de montaje?
R:No, pero el tamaño compacto permite una fácil integración en bastidores estándar.
P: ¿Cuál es la precisión del equilibrio de fases?
A:±3° para distribución de señal sincronizada.
P: ¿El acabado de la superficie es resistente a la corrosión?
R: Sí, la oxidación conductiva pulida con chorro de arena garantiza la longevidad.
