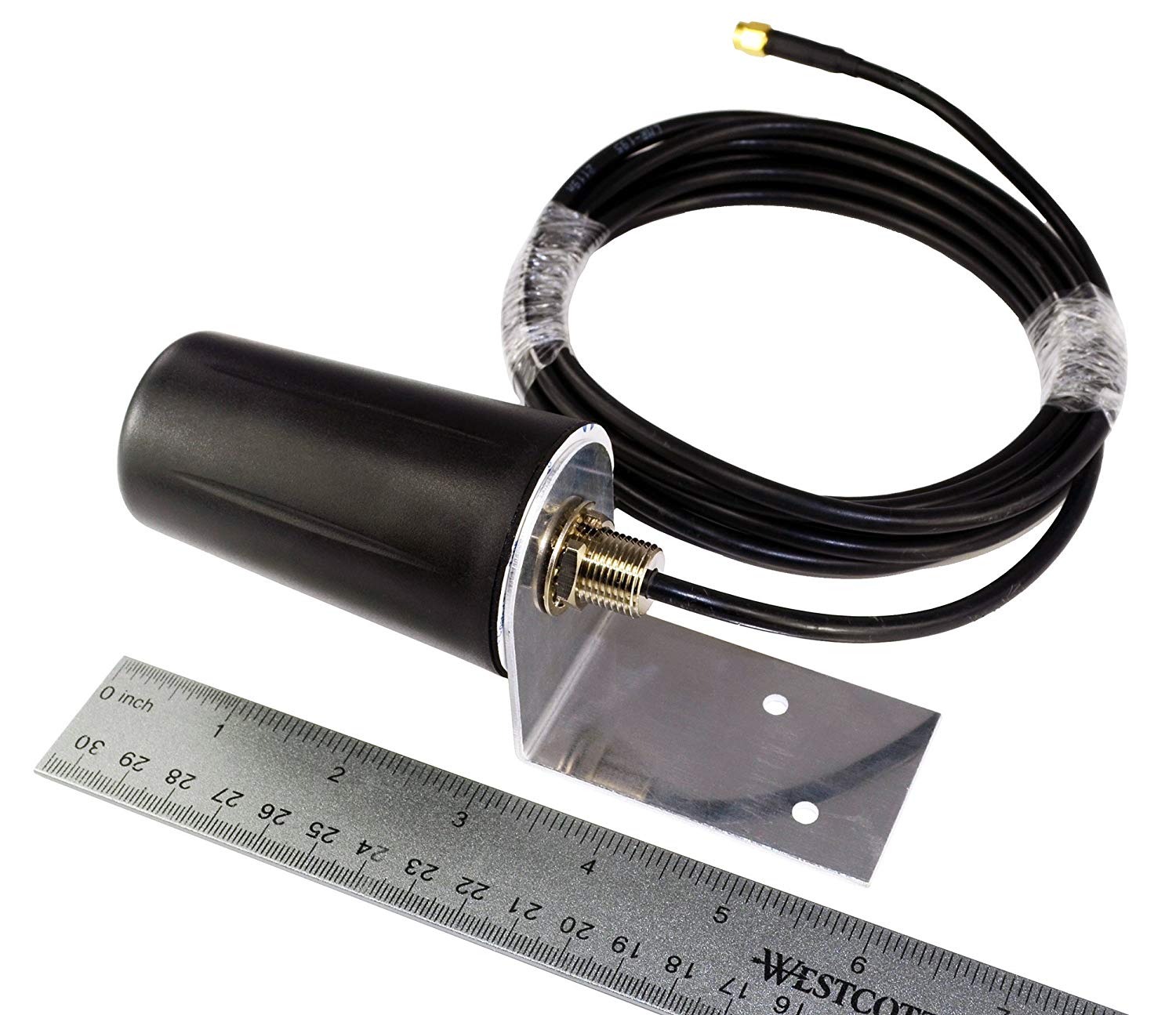

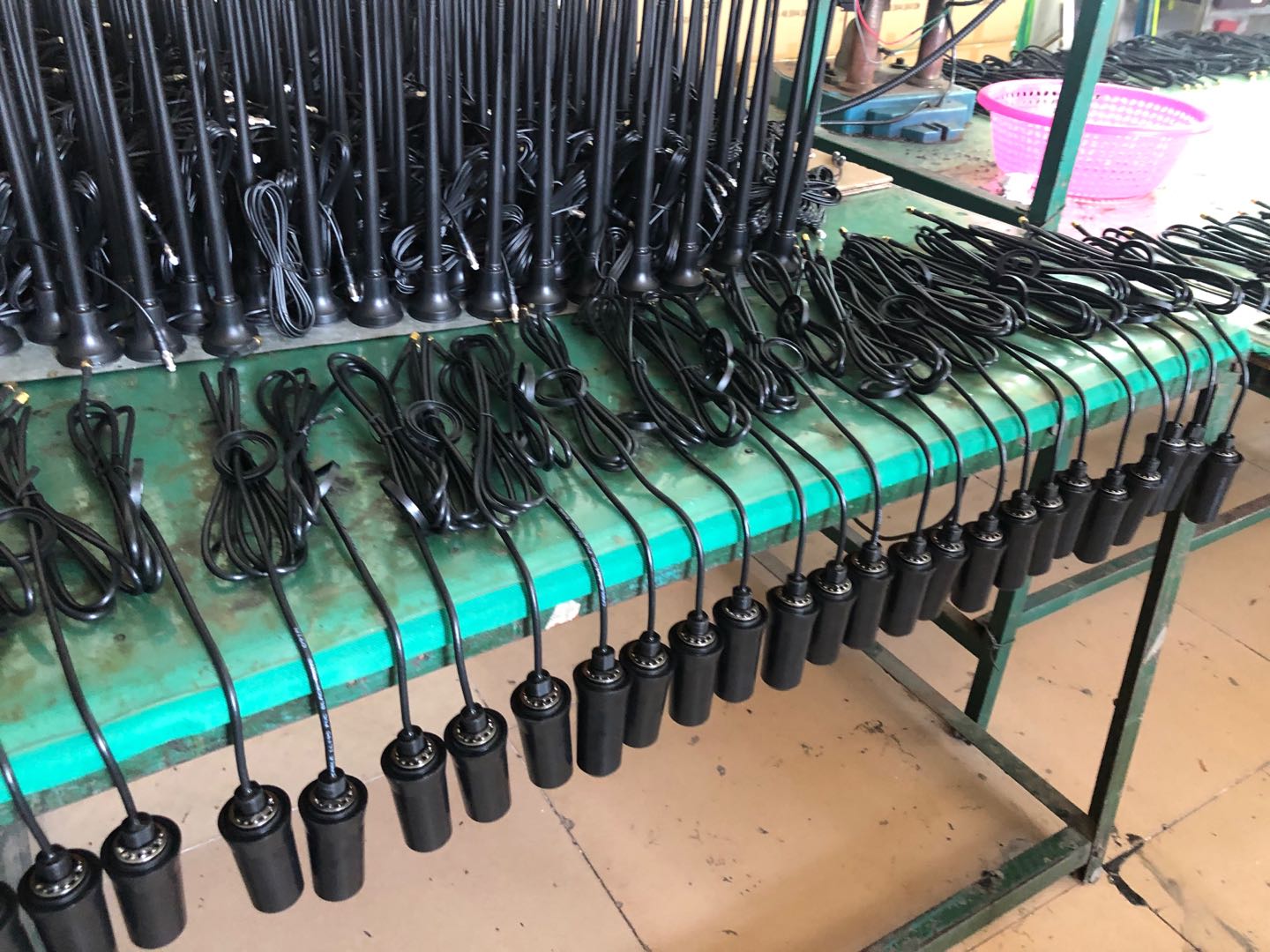

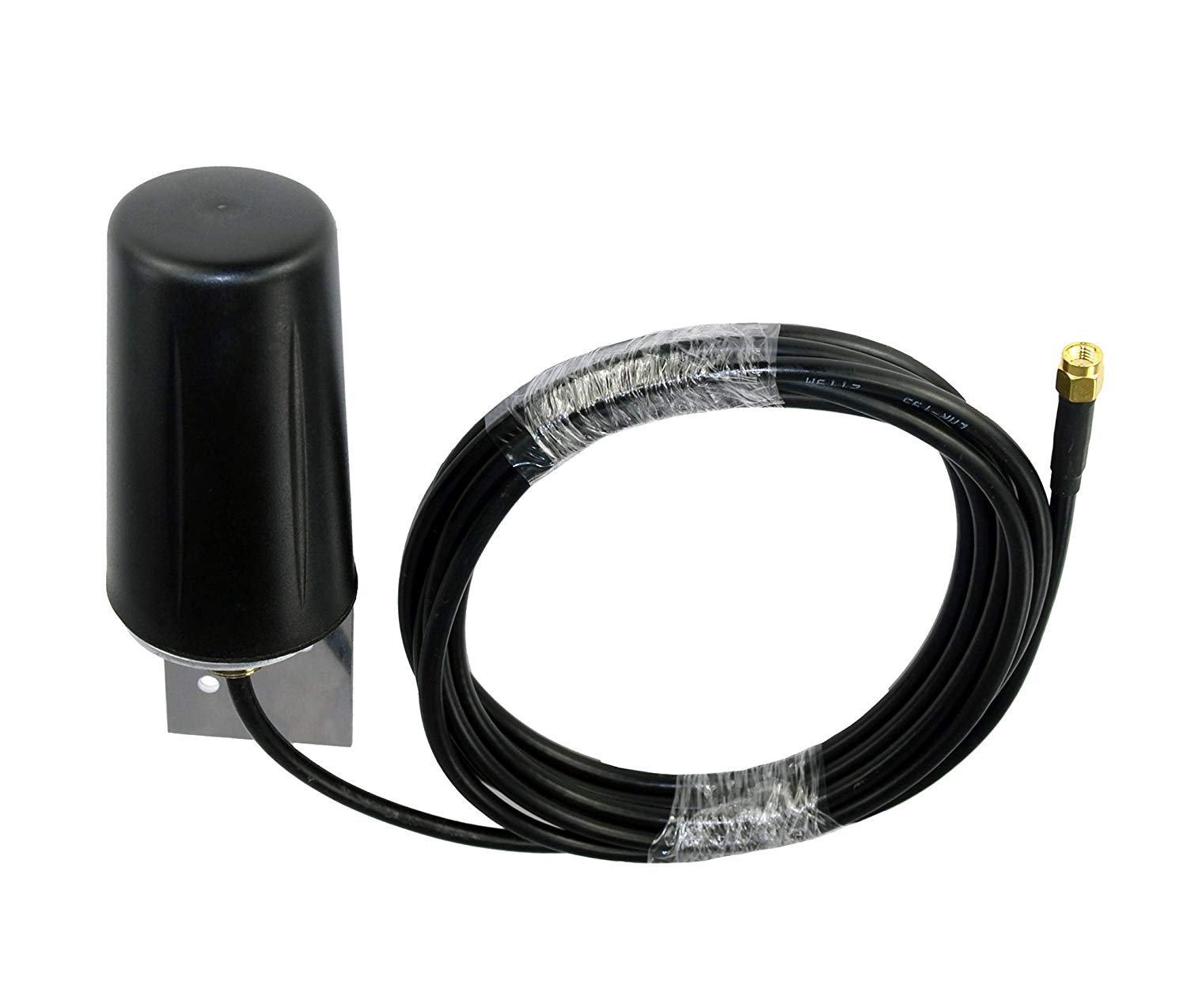

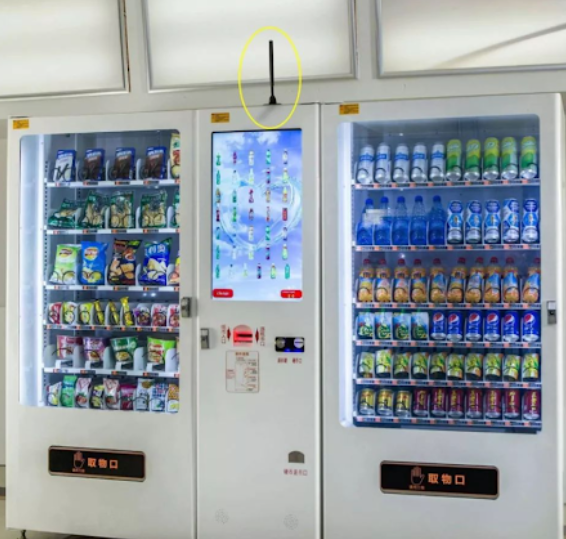

Líneas de producción Antena de tornillo 5g LMR195 y conector SMA
Definición de parámetro : especifique la ganancia de la antena, el ancho de banda y la relación de onda estacionaria de voltaje (VSWR <1,5) según las bandas de frecuencia 5G (Sub-6GHz u onda milimétrica).
Simulación y optimización : valide patrones de radiación, adaptación de impedancia y rendimiento de alta frecuencia utilizando herramientas de simulación electromagnética (por ejemplo, ANSYS HFSS).
Selección de materiales : utilice sustratos de PCB de baja pérdida (p. ej., serie Rogers RO4000), cable LMR195 (baja atenuación, impedancia de 50 Ω) y conectores SMA (compatibles con alta frecuencia).
Diferencias entre antenas similares
P/N | GL-DY831 | GL-DY833 | GL-DY835 |
Ganar | 5 | 10 | 9 |
Dimensions | 30*320 | 70*880 | 90*595 |
Componentes principales :
Elemento radiante de antena (estructura grabada en PCB o estampada en metal).
Cable coaxial LMR195 (precortado a la longitud diseñada).
Conector SMA (contactos rectos/en ángulo recto, chapados en oro).
Carcasa de tornillo (carcasa metálica, interfaz roscada, tratamiento anticorrosión).
Pelado de cables :
Pele con precisión la cubierta exterior del LMR195 para exponer el blindaje trenzado y el dieléctrico interior.
Exponga el conductor interno (núcleo) para que coincida con los requisitos de soldadura del conector SMA.
Manejo del blindaje : Doble hacia atrás el blindaje trenzado o sueldelo para asegurar una conexión a tierra sólida con la carcasa del conector.
Instalación del conector SMA :
Suelde el conductor interno al pin central del conector; Engarce/suelde el blindaje a la carcasa del conector.
Utilice herramientas especializadas para mantener la alineación coaxial y evitar discontinuidades de impedancia (crítica para señales de alta frecuencia 5G).
Conexión de la unidad de antena :
Suelde el conductor interno LMR195 al parche radiante de PCB o a la estructura helicoidal.
Conecte el blindaje al plano de tierra de la PCB para minimizar la fuga de señal.
Fijación con tornillos : Enrosque firmemente la unidad de antena en la carcasa para garantizar la estabilidad mecánica.
Sellado : Aplique juntas tóricas impermeables o compuesto para encapsular (clasificación IP67 para uso en exteriores).
Pruebas eléctricas :
Prueba VSWR : valide la coincidencia de impedancia utilizando un analizador de redes vectoriales (VNA) (objetivo: <1,5).
Pruebas de radiación : mida la ganancia, el ancho del haz y los patrones de radiación en una cámara anecoica.
Prueba de parámetros S : asegúrese de que S11 <-10 dB (tolerancia más estricta para bandas de alta frecuencia 5G).
Pruebas ambientales : realice pruebas de ciclos térmicos (-40 °C a 85 °C) y de vibración para verificar la confiabilidad.
Etiquetado : marca la banda de frecuencia, ganancia, polarización y otras especificaciones.
Embalaje seguro contra ESD : protege los componentes sensibles a alta frecuencia.
