Principio de funcionamiento de la antena de drones y bandas de frecuencia de comunicación de uso común.

como funciona

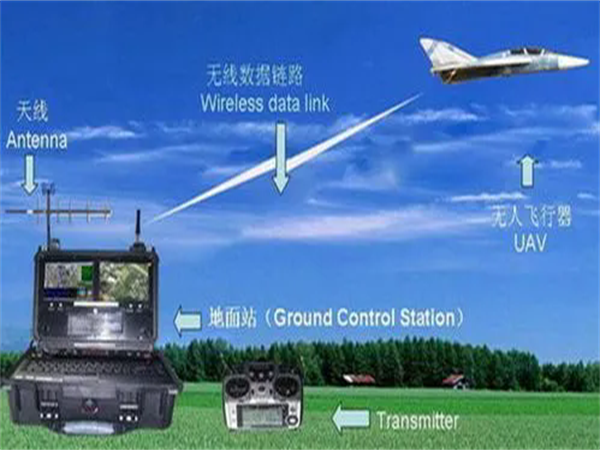

‌El principio de funcionamiento de las antenas de drones se basa en las características de radiación y recepción de ondas electromagnéticas para lograr la comunicación entre drones y estaciones de control terrestre, satélites u otros drones. ‌Las antenas de drones utilizan las características de radiación y recepción de ondas electromagnéticas. El diseño debe considerar múltiples parámetros como frecuencia, ganancia, directividad, modo de polarización, etc. para garantizar la estabilidad y eficiencia de la transmisión de la señal.

Según sus usos y características técnicas, se pueden dividir a grandes rasgos en antenas GPS, antenas de transmisión de imágenes, antenas de transmisión de datos, antenas de medición y control y antenas integradas multibanda emergentes.

(1) La antena GPS es responsable del posicionamiento preciso para garantizar que el dron no se pierda;

(2) La antena de transmisión de imágenes es responsable de la transmisión de vídeo de alta definición, haciendo que el operador se sienta como si estuviera en la escena;

(3) La antena de transmisión de datos se utiliza para transmitir instrucciones de control y datos de vuelo para garantizar que las instrucciones sean precisas;

(4) La antena de medición y control integra funciones de monitoreo y control y es la clave para la gestión remota de drones;

(5) La antena integrada multibanda representa la tendencia futura. Al integrar múltiples bandas de frecuencia, se mejora la tasa de utilización de la antena y se simplifica la complejidad del diseño.

Bandas de frecuencia de comunicación de trabajo de uso común

◆840,5-845MHz‌: se utiliza para el enlace de control remoto de enlace ascendente del sistema de aeronave no tripulada, de los cuales 841-845MHz también se pueden utilizar para enlaces de telemetría de enlace ascendente y de telemetría de enlace descendente en forma de división de tiempo. Esto significa que el dron recibe señales del control remoto para ejecutar instrucciones de operación de vuelo, como despegue y aterrizaje.

◆1430-1444MHz‌: se utiliza principalmente para telemetría de enlace descendente y enlaces de transmisión de información de sistemas de aeronaves no tripuladas. Los datos enviados por el dron incluyen información como ubicación, velocidad, altitud, energía de la batería, etc. Entre ellos, cabe señalar que la banda de frecuencia de 1430-1438 MHz se utiliza para la transmisión de vídeo de helicópteros y aviones no tripulados de la policía, y otros aviones no tripulados utilizan la banda de frecuencia de 1438-1444 MHz.

◆2408-2440MHz‌: se puede utilizar como banda de frecuencia de respaldo para control remoto de enlace ascendente, telemetría de enlace descendente y enlaces de transmisión de información de sistemas de vehículos aéreos no tripulados. Tiene las características de una fuerte capacidad de difracción, buena compatibilidad y una gran capacidad de transmisión.

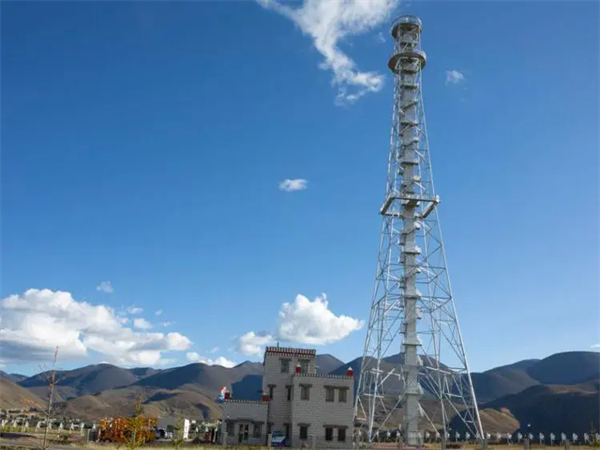

◆5,8 GHz: se utiliza principalmente para la transmisión inalámbrica de vídeo por microondas en el campo de la fotografía aérea, es de tamaño ligero, genera poco calor, tiene una larga distancia de transmisión, una gran cantidad de canales y poca interferencia.
