Los cables coaxiales han sido fundamentales para la transmisión de señales de alta frecuencia desde sus inicios a finales del siglo XIX. Estos cables, conocidos por su estructura única de conductores concéntricos separados por un aislante dieléctrico, son fundamentales en diversas aplicaciones que van desde telecomunicaciones hasta radiodifusión. Comprender los diferentes tipos de cables coaxiales es esencial para los profesionales que buscan optimizar la transmisión de señales y minimizar las interferencias. Este análisis integral profundiza en los tres tipos principales de cables coaxiales , explorando su construcción, aplicaciones y los principios subyacentes que rigen su desempeño.
La evolución de los cables coaxiales se remonta al trabajo pionero de Oliver Heaviside en 1880. La patente británica de Heaviside describió el uso del diseño coaxial para eliminar la interferencia de señales entre cables paralelos, un avance significativo en ingeniería eléctrica. Sus conocimientos sentaron las bases para las líneas de transmisión modernas, que permiten una comunicación eficiente y confiable a largas distancias. Las primeras aplicaciones prácticas de los cables coaxiales surgieron con los primeros cables telegráficos transatlánticos, demostrando su capacidad para transportar señales con pérdidas mínimas.
En el centro de la tecnología del cable coaxial se encuentra el principio de confinar los campos electromagnéticos dentro de la estructura del cable. El conductor interior transporta la señal, mientras que el conductor exterior, o blindaje, sirve como referencia a tierra y barrera contra interferencias electromagnéticas externas. El aislante dieléctrico entre estos conductores mantiene un espaciado constante y determina la impedancia característica del cable. Este diseño garantiza una transmisión de señal eficiente con baja atenuación.
Comprender las propiedades eléctricas de los cables coaxiales es crucial para seleccionar el tipo apropiado para aplicaciones específicas. Los parámetros clave incluyen:
Impedancia característica (Z 0) : dictada por la relación entre los diámetros del conductor interior y exterior y la constante dieléctrica del aislante. Las impedancias comunes son 50 Ω y 75 Ω.
Atenuación : Pérdida de intensidad de la señal medida en decibeles por unidad de longitud, influenciada por la resistencia del conductor y las pérdidas dieléctricas.
Manejo de voltaje : Capacidad máxima de voltaje determinada por la rigidez dieléctrica y las dimensiones del cable.
Respuesta de frecuencia : Capacidad de transmitir señales de manera efectiva en un rango de frecuencias sin pérdidas ni distorsiones significativas.
Los cables coaxiales se diversifican en varios tipos para satisfacer necesidades y entornos específicos. Los tres tipos principales son:
Cables coaxiales rígidos
Cables coaxiales semirrígidos
Cables coaxiales flexibles
Los cables coaxiales rígidos constan de conductores internos y externos sólidos separados por aisladores de disco. El conductor exterior suele ser un tubo de cobre liso o corrugado, que proporciona un excelente blindaje y una mínima pérdida de señal. Estos cables están diseñados para instalaciones permanentes donde no se requiere flexibilidad. Se utilizan comúnmente en líneas de transmisión de alta potencia, alimentadores de antenas e instalaciones de transmisión.
El conductor interno suele ser una varilla de cobre macizo, elegida por su alta conductividad. El aislante dieléctrico puede ser aire con espaciadores o materiales sólidos como polietileno o teflón. La rigidez del conductor exterior garantiza un espaciado preciso entre conductores, esencial para mantener una impedancia característica constante y minimizar los reflejos.
Debido a su baja atenuación y alta capacidad de manejo de potencia, los cables coaxiales rígidos son ideales para transmitir señales en aplicaciones tales como:
Transmisores de radiodifusión
Estaciones base celulares
Sistemas de comunicación por satélite.
Los cables coaxiales semirrígidos cuentan con un conductor exterior de metal sólido, normalmente cobre, con un dieléctrico de PTFE (teflón) y un conductor interior sólido. Estos cables ofrecen un equilibrio entre rendimiento y flexibilidad, lo que permite un rendimiento preciso y estable en aplicaciones de alta frecuencia de hasta 50 GHz.
La funda exterior de metal proporciona una eficacia de blindaje superior, reduciendo las interferencias electromagnéticas y las fugas de señal. El dieléctrico de PTFE garantiza bajas pérdidas y alta estabilidad térmica, lo que hace que estos cables sean adecuados para entornos exigentes.
Los cables coaxiales semirrígidos se utilizan habitualmente en:
Sistemas militares y aeroespaciales
Circuitos de microondas
Equipo de prueba de alta frecuencia

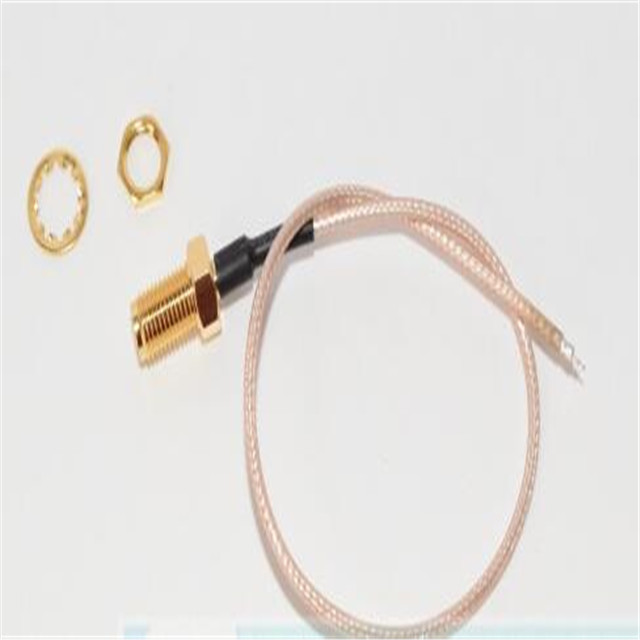

Los cables coaxiales flexibles se caracterizan por un blindaje metálico trenzado y materiales dieléctricos flexibles. El conductor interno puede ser sólido o trenzado para mejorar la flexibilidad. Estos cables prevalecen en aplicaciones que requieren movimiento o flexión frecuente.
El blindaje trenzado, normalmente hecho de cobre o aluminio, permite que el cable se doble sin afectar significativamente las propiedades eléctricas. Los materiales dieléctricos como la espuma de polietileno reducen el peso del cable y mejoran su flexibilidad manteniendo características de bajas pérdidas.
Los cables coaxiales flexibles se utilizan ampliamente en:
Electrónica de consumo (televisores, VCR)
Redes de comunicación de datos (cables Ethernet)
Comunicación por radio móvil
Comparar los tres tipos de cables coaxiales implica analizar sus propiedades eléctricas y mecánicas para determinar su idoneidad para aplicaciones específicas.
Los cables coaxiales rígidos exhiben la atenuación más baja debido a sus conductores sólidos y pérdidas dieléctricas mínimas. Los cables semirrígidos ofrecen una atenuación ligeramente mayor pero mantienen un rendimiento excelente en altas frecuencias. Los cables flexibles tienen una mayor atenuación, lo que los hace menos adecuados para la transmisión de alta frecuencia a larga distancia sin amplificación.
| Tipo de cable | Atenuación (dB/100m a 1GHz) | Frecuencia máxima (GHz) |
| Rígido | 5.0 | 10 |
| Semirrígido | 6.5 | 50 |
| Flexible | 10.0 | 3 |
La capacidad de manejo de potencia es fundamental en aplicaciones de alta potencia. Los cables rígidos destacan por sus conductores de mayor tamaño y su dieléctrico de aire, lo que permite picos de tensión más altos antes de que se produzca una ruptura dieléctrica. Los cables semirrígidos tienen un manejo de potencia moderado, mientras que los cables flexibles están limitados debido a tamaños de conductores más pequeños y dieléctricos sólidos.
La eficacia del blindaje es esencial para evitar fugas de señal y minimizar las interferencias. Los cables rígidos y semirrígidos ofrecen un blindaje superior debido a sus conductores exteriores sólidos. Los cables flexibles tienen una menor efectividad de blindaje debido a los espacios en el blindaje trenzado, aunque los diseños con múltiples capas (por ejemplo, cables con blindaje cuádruple) pueden mejorar el rendimiento.
Seleccionar el cable coaxial adecuado implica equilibrar el rendimiento eléctrico con requisitos mecánicos como flexibilidad, peso y resistencia ambiental.
Los cables utilizados en ambientes exteriores o hostiles deben resistir la luz ultravioleta, la humedad y las temperaturas extremas. Para estas condiciones son adecuados los cables rígidos con camisa protectora. Los cables flexibles diseñados para entierro incluyen geles que bloquean el agua para evitar la entrada de humedad.
Las aplicaciones que requieren movimientos frecuentes, como la robótica o los equipos portátiles, necesitan cables flexibles. La compensación es una mayor atenuación y una menor eficacia de blindaje. Comprender las demandas mecánicas de la aplicación garantiza la longevidad y confiabilidad del cable.
La innovación en el diseño de cables coaxiales continúa abordando las necesidades cambiantes de los sistemas de comunicación de alta frecuencia.
La investigación sobre materiales dieléctricos avanzados tiene como objetivo reducir la atenuación de la señal. Los dieléctricos de espuma y los polímeros de ingeniería ofrecen constantes dieléctricas más bajas, lo que permite que los cables funcionen de manera eficiente a frecuencias más altas con pérdidas reducidas.
El blindaje mejorado, como el blindaje doble o cuádruple con combinaciones de lámina y trenza, mejora la compatibilidad electromagnética (EMC). Estos avances son fundamentales en entornos con altos niveles de interferencia electromagnética, ya que garantizan la integridad de la señal.
Comprender los tres tipos principales de cables coaxiales (rígidos, semirrígidos y flexibles) es esencial para los ingenieros y técnicos involucrados en la transmisión de señales. Cada tipo ofrece distintas ventajas y es adecuado para aplicaciones específicas. Al seleccionar el cable adecuado en función de las propiedades eléctricas, las condiciones ambientales y los requisitos mecánicos, los profesionales pueden optimizar el rendimiento y la confiabilidad del sistema. Los avances continuos en la tecnología del cable coaxial continúan respaldando las demandas cada vez mayores de sistemas de comunicación de alta velocidad y alta frecuencia.
Para obtener más información sobre las aplicaciones y capacidades de los diferentes cables coaxiales , se recomienda continuar con la investigación y exploración de tecnologías emergentes.
1. ¿Cuáles son las principales diferencias entre cables coaxiales rígidos, semirrígidos y flexibles?
Los cables coaxiales rígidos tienen conductores exteriores sólidos y se utilizan en instalaciones fijas debido a su falta de flexibilidad. Los cables semirrígidos cuentan con una cubierta exterior de metal sólido pero ofrecen una capacidad de flexión limitada, adecuados para aplicaciones precisas. Los cables flexibles tienen blindajes trenzados, lo que permite una flexibilidad significativa pero con una pérdida de señal ligeramente mayor y una menor efectividad del blindaje.
2. ¿Cómo afecta el material dieléctrico al rendimiento del cable coaxial?
El material dieléctrico afecta la capacitancia, la impedancia característica y la atenuación del cable. Los materiales con constantes dieléctricas más bajas, como la espuma de polietileno, reducen la pérdida de señal y permiten una transmisión de frecuencia más alta. La elección del dieléctrico también influye en el manejo del voltaje y las propiedades térmicas del cable.
3. ¿Por qué es importante la eficacia del blindaje en los cables coaxiales?
La efectividad del blindaje determina la capacidad de un cable para evitar que interferencias electromagnéticas externas afecten la señal y minimizar la fuga de señal. Una alta eficacia del blindaje es crucial en entornos con ruido electromagnético significativo o donde la integridad de la señal es primordial, como en aplicaciones militares o aeroespaciales.
4. ¿Se pueden utilizar cables coaxiales flexibles para aplicaciones de alta frecuencia?
Los cables coaxiales flexibles generalmente se limitan a aplicaciones de baja frecuencia debido a una mayor atenuación y una impedancia característica menos estable en altas frecuencias. Para aplicaciones de alta frecuencia por encima de unos pocos GHz, se prefieren los cables coaxiales rígidos o semirrígidos debido a su rendimiento superior.
5. ¿Cómo influyen los factores ambientales en la elección del cable coaxial?
Los factores ambientales como las temperaturas extremas, la humedad, la exposición a los rayos UV y el estrés mecánico pueden degradar el rendimiento del cable con el tiempo. La selección de cables con cubiertas adecuadas, revestimientos protectores y materiales resistentes a estos factores garantiza confiabilidad y rendimiento a largo plazo en entornos específicos.
6. ¿Qué papel juega la impedancia característica en las aplicaciones de cable coaxial?
La impedancia característica es fundamental para que la adaptación de impedancia minimice los reflejos y maximice la transferencia de energía entre el cable y el equipo conectado. Los valores de impedancia comunes son 50 Ω para aplicaciones de RF y 75 Ω para video y televisión por cable, elegidos en función de la optimización del manejo de potencia y la atenuación de la señal.
7. ¿Los avances en la tecnología del cable coaxial están a la altura de las demandas de las comunicaciones modernas?
Sí, la investigación en curso sobre ciencia de materiales y diseño de cables continúa mejorando el rendimiento del cable coaxial. Innovaciones como dieléctricos avanzados, técnicas de blindaje mejoradas y construcciones especializadas permiten que los cables coaxiales cumplan con los crecientes requisitos de frecuencias más altas, mayores velocidades de datos e integridad de señal mejorada en los sistemas de comunicación modernos.
