Los cables coaxiales son desde hace décadas un componente fundamental en el campo de la ingeniería eléctrica y las telecomunicaciones. Su estructura y capacidades únicas los han hecho indispensables en diversas aplicaciones que requieren una transmisión confiable y eficiente de señales eléctricas de alta frecuencia. Este artículo profundiza en las complejidades de los cables coaxiales, explorando su construcción, funcionalidad y las innumerables formas en que se utilizan en la tecnología moderna. Al comprender las aplicaciones y ventajas de los cables coaxiales, tanto los profesionales como los entusiastas pueden apreciar su importancia en contextos tanto históricos como contemporáneos.
Uno de los aspectos clave de los cables coaxiales es su capacidad para minimizar las interferencias electromagnéticas, garantizando la integridad de la señal en diferentes entornos. Esta característica es particularmente importante en aplicaciones como redes de Internet de banda ancha, televisión por cable y conexión de transmisores de radio a antenas. Para aquellos interesados en los componentes que componen estos sistemas, comprender los cables coaxiales es fundamental.
En el núcleo de un cable coaxial se encuentra un diseño simple pero eficaz. Consiste en un conductor interno rodeado por una pantalla conductora concéntrica, con un material aislante dieléctrico que los separa. Esta configuración permite que el cable transporte señales eléctricas de alta frecuencia con pérdidas mínimas, ya que el campo electromagnético está confinado entre el conductor interior y el blindaje exterior. La funda o chaqueta exterior proporciona protección adicional contra factores ambientales.
El conductor interno suele estar hecho de cobre macizo o trenzado, según la flexibilidad y conductividad requeridas. Los conductores de cobre sólido ofrecen menor resistencia y son ideales para instalaciones estacionarias, mientras que el cobre trenzado proporciona mayor flexibilidad para aplicaciones donde el cable debe doblarse sin comprometer el rendimiento. En algunos casos, el acero recubierto de cobre se utiliza para combinar la resistencia del acero con la conductividad del cobre, especialmente en aplicaciones de alta frecuencia donde el efecto superficial se vuelve significativo.
El material dieléctrico entre el conductor interior y el blindaje exterior juega un papel crucial en el rendimiento del cable. Materiales como el polietileno sólido (PE), la espuma de polietileno o el politetrafluoroetileno (PTFE) se utilizan habitualmente debido a sus propiedades eléctricas favorables y sus características de baja pérdida. La elección del dieléctrico afecta la impedancia característica del cable, la atenuación de la señal y la eficiencia general. Para aplicaciones de alto rendimiento, se prefieren los dieléctricos de espuma porque introducen más aire en el aislamiento, lo que reduce la constante dieléctrica efectiva y minimiza la pérdida de señal.
El blindaje exterior suele estar compuesto de cobre trenzado, papel de aluminio o una combinación de ambos. Este blindaje sirve para evitar interferencias electromagnéticas (EMI) de fuentes externas y contiene el campo electromagnético dentro del cable. Los cables pueden presentar capas de blindaje simples, dobles o incluso cuádruples para mejorar su resistencia EMI. La calidad y la construcción del blindaje son primordiales en aplicaciones donde la integridad de la señal es crítica, como en equipos de radiodifusión y medición de precisión.
La cubierta exterior protege el cable de daños físicos, entrada de humedad, radiación ultravioleta y exposición química. Generalmente se utilizan materiales como cloruro de polivinilo (PVC), polietileno o caucho termoplástico. La selección depende de las condiciones ambientales que enfrentará el cable. Por ejemplo, los cables destinados a uso en exteriores requieren cubiertas que sean resistentes a la luz ultravioleta y a temperaturas extremas.
Los cables coaxiales funcionan según los principios del confinamiento del campo electromagnético y la teoría de las líneas de transmisión. El diseño coaxial garantiza que los campos electromagnéticos queden confinados dentro del medio dieléctrico entre los conductores, lo que reduce las pérdidas por radiación y la susceptibilidad a interferencias externas.
La estructura coaxial crea un efecto de autoblindaje donde los campos magnéticos y eléctricos están contenidos dentro de la sección transversal del cable. Esto se logra porque las corrientes en el conductor interno y el blindaje son iguales en magnitud pero fluyen en direcciones opuestas, lo que resulta en la cancelación de los campos externos. Esta propiedad es fundamental en aplicaciones donde se requiere integridad de la señal y una interferencia mínima.
La impedancia característica de un cable coaxial está determinada por las dimensiones de los conductores y la constante dieléctrica del material aislante. Es un parámetro vital que afecta los reflejos de la señal y la eficiencia de la transmisión. Las impedancias características estándar para cables coaxiales son 50 Ω y 75 Ω, elegidas en función del equilibrio óptimo entre las capacidades de manejo de potencia y la pérdida de señal para aplicaciones específicas.
La atenuación de la señal en los cables coaxiales se produce debido a pérdidas resistivas en los conductores y pérdidas dieléctricas en el material aislante. Estas pérdidas aumentan con la frecuencia, por lo que es esencial elegir materiales y dimensiones de cable adecuados para aplicaciones de alta frecuencia. Factores como el efecto piel, donde la corriente alterna tiende a fluir cerca de la superficie del conductor a frecuencias más altas, también contribuyen a la atenuación.
Los cables coaxiales son omnipresentes en diversas industrias debido a su confiabilidad y rendimiento. Se emplean en escenarios que van desde la electrónica de consumo hasta sistemas industriales complejos. A continuación se muestran algunas de las aplicaciones principales:
En telecomunicaciones, los cables coaxiales se utilizan para transmitir señales de alta frecuencia para líneas troncales telefónicas y conexiones a Internet de banda ancha. Proporcionan el ancho de banda necesario para la transmisión de datos de alta velocidad y son menos susceptibles a las interferencias en comparación con los cables de par trenzado sin blindaje. La capacidad de transportar grandes cantidades de datos a distancias considerables los hace ideales para redes troncales.
Los cables coaxiales son el medio estándar para distribuir señales de televisión por cable desde el proveedor de servicios a los consumidores. Admiten una amplia gama de frecuencias, lo que permite múltiples canales y servicios, incluida la televisión de alta definición y el acceso a Internet de banda ancha. La eficacia del blindaje garantiza una transmisión de señal de alta calidad con interferencias mínimas de fuentes externas.
La conexión de transmisores y receptores de radio a sus antenas suele implicar el uso de cables coaxiales. Son esenciales tanto en radiodifusión comercial como en sistemas de comunicación personal como la radioafición. Los cables coaxiales garantizan que la energía de radiofrecuencia se transmita de manera eficiente a la antena con una pérdida y reflexión mínimas, lo cual es crucial para mantener la intensidad y claridad de la señal.
En aplicaciones médicas, los cables coaxiales se utilizan en equipos de imágenes como máquinas de resonancia magnética y ultrasonido. Su capacidad para transportar señales de alta frecuencia sin pérdidas significativas los hace adecuados para transmitir imágenes y datos detallados. En entornos industriales, los cables coaxiales se emplean en sistemas de instrumentación y control donde la integridad de la señal es primordial.
El uso continuo de cables coaxiales en la tecnología moderna es un testimonio de sus numerosas ventajas. Estos beneficios incluyen:
Los cables coaxiales pueden admitir una amplia gama de frecuencias, lo que los hace adecuados para aplicaciones que requieren la transmisión de grandes cantidades de datos. Esta capacidad es esencial para servicios como Internet de banda ancha y transmisión de video de alta definición, donde el rendimiento de datos es un factor crítico.
El blindaje proporcionado por los cables coaxiales protege eficazmente la señal transmitida de interferencias electromagnéticas externas. Esta inmunidad garantiza la integridad de la señal en entornos con altos niveles de ruido eléctrico, como instalaciones industriales o áreas urbanas densamente pobladas.
Los cables coaxiales son robustos y pueden soportar tensiones físicas, exposición ambiental e interferencias eléctricas. Sus materiales de construcción y diseño contribuyen a una larga vida útil, reduciendo los costos de mantenimiento y el tiempo de inactividad en aplicaciones críticas.

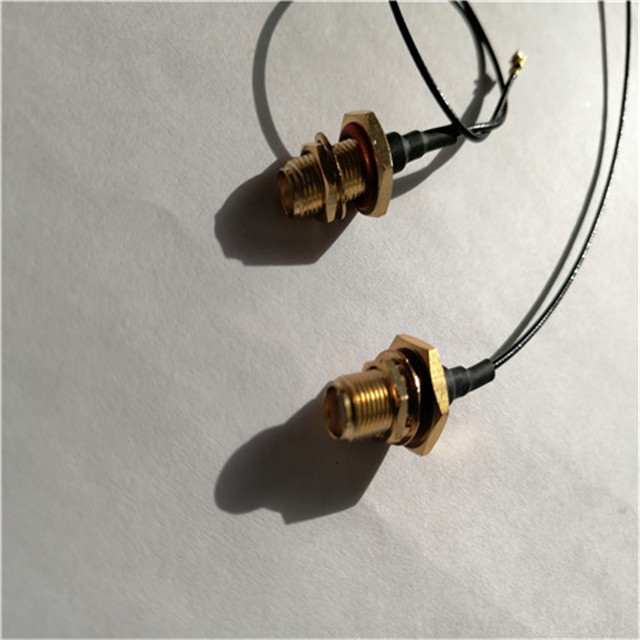

Con una variedad de conectores y accesorios disponibles, los cables coaxiales son relativamente fáciles de instalar e integrar en los sistemas existentes. Esta conveniencia es particularmente beneficiosa en aplicaciones de consumo y en situaciones donde es necesaria una implementación rápida.
A pesar de sus ventajas, los cables coaxiales también presentan ciertos desafíos que deben abordarse para garantizar un rendimiento óptimo.
A medida que aumenta la frecuencia de la señal, la atenuación se vuelve más significativa, lo que limita la distancia de transmisión efectiva. Para mitigar esto, a menudo se utilizan amplificadores o repetidores en aplicaciones de larga distancia para aumentar la intensidad de la señal y mantener la calidad.
Los cables coaxiales pueden ser menos flexibles en comparación con otros tipos de cableado, como los cables de par trenzado. Esta rigidez puede plantear desafíos durante la instalación en espacios complejos o reducidos. Además, el tamaño y el peso del cable pueden influir en implementaciones a gran escala.
Si bien los cables coaxiales son generalmente rentables, los gastos asociados con materiales de mayor calidad y diseños de blindaje complejos pueden aumentar. Equilibrar los requisitos de rendimiento con las restricciones presupuestarias es esencial a la hora de seleccionar el tipo de cable adecuado para una aplicación específica.
La continua evolución de la tecnología sigue dando forma al papel de los cables coaxiales en los sistemas modernos. Los avances en la ciencia de los materiales y las técnicas de fabricación prometen mejoras en el rendimiento del cable, incluida una atenuación reducida y una flexibilidad mejorada.
Si bien los cables de fibra óptica ofrecen un ancho de banda superior y una menor pérdida de señal en largas distancias, los cables coaxiales siguen siendo relevantes debido a su compatibilidad con la infraestructura y los equipos existentes. Los sistemas híbridos que integran tecnologías coaxiales y de fibra óptica pueden aprovechar las fortalezas de cada medio, proporcionando soluciones rentables para redes de alto rendimiento.
La investigación de nuevos materiales dieléctricos y técnicas de blindaje tiene como objetivo reducir la pérdida de señal y mejorar la resistencia a las interferencias electromagnéticas. Innovaciones como los materiales superconductores y los componentes basados en nanotecnología podrían conducir a avances significativos en las capacidades del cable coaxial.
Los cables coaxiales han desempeñado un papel vital en el avance de la ingeniería eléctrica y de telecomunicaciones. Su capacidad única para transmitir señales de alta frecuencia con pérdidas e interferencias mínimas los ha convertido en la piedra angular de numerosas aplicaciones. Desde telecomunicaciones y radiodifusión hasta instrumentación médica, la versatilidad y confiabilidad de los cables coaxiales son evidentes. A medida que avanza la tecnología, los cables coaxiales seguirán adaptándose e integrándose con los sistemas emergentes, manteniendo su relevancia en un panorama tecnológico en constante evolución. Comprender los principios, las aplicaciones y los posibles desarrollos de los cables coaxiales es esencial para los profesionales que trabajan en campos que dependen de una transmisión de señales eficiente y confiable.
Para una comprensión más profunda de los componentes involucrados en estos sistemas, explorar los cables coaxiales proporciona información valiosa sobre su construcción y aplicaciones.
Un cable coaxial consta de un conductor interior, una capa aislante dieléctrica, un blindaje conductor exterior y una cubierta exterior protectora. El conductor interior transporta la señal, el dieléctrico lo aísla del blindaje exterior, lo que evita interferencias electromagnéticas, y la cubierta exterior protege el cable de factores ambientales.
La impedancia característica es crucial porque afecta la transmisión de señales a lo largo del cable. Hacer coincidir la impedancia del cable con el equipo conectado minimiza los reflejos y las pérdidas de la señal, lo que garantiza una comunicación eficiente y confiable. Las impedancias características comunes son 50 Ω y 75 Ω.
El material dieléctrico influye en la capacitancia, la impedancia característica y la atenuación de la señal del cable. Los materiales con constantes dieléctricas más bajas, como la espuma de polietileno, reducen la pérdida de señal y permiten una transmisión de frecuencia más alta. El dieléctrico también determina el factor de velocidad, afectando la velocidad a la que las señales se propagan a través del cable.
Los cables coaxiales se prefieren en aplicaciones que requieren transmisión de señales de alta frecuencia con mínimas interferencias y pérdidas. Estos incluyen telecomunicaciones, televisión por cable, conexiones de radiofrecuencia y ciertos equipos médicos e industriales. Su efectividad de blindaje y capacidades de ancho de banda los hacen adecuados para estas aplicaciones exigentes.
Las limitaciones de los cables coaxiales incluyen la atenuación de la señal en largas distancias, una flexibilidad reducida en comparación con otros tipos de cables y costos potencialmente más altos para cables con materiales avanzados o blindaje complejo. Además, la instalación puede resultar más complicada en espacios reducidos debido a la rigidez y el tamaño del cable.
Los avances tecnológicos conducen a materiales y diseños mejorados que mejoran el rendimiento de los cables coaxiales. Los avances en materiales dieléctricos, técnicas de blindaje y la integración con fibra óptica amplían sus capacidades. Estas innovaciones pueden dar como resultado cables coaxiales que admitan frecuencias más altas, ofrezcan mayor flexibilidad y tengan una pérdida de señal reducida.
Sí, los cables coaxiales se pueden integrar con sistemas de fibra óptica para crear redes híbridas. Esta integración permite la utilización de la infraestructura coaxial existente mientras se beneficia del gran ancho de banda y las características de baja pérdida de la fibra óptica. Los sistemas híbridos pueden proporcionar soluciones rentables que aprovechen las fortalezas de ambos medios de transmisión.
