GL-DYLP12
Asialeren
8517710000
50 piezas
aceptado
10000 unidades/día
| Cantidad: | |
|---|---|
Índice eléctrico | |
Nombre del producto | Pequeña antena LPDA 4G |
Número de producto | GL-DYLP12 |
Rango de frecuencia (MHz) | 1710～2700 |
Ganancia (dBi) | 12 |
Ancho del haz de media potencia (°) | Altura: 65/50°; V: 55/40° |
VSWR | ≤1,8 |
Impedancia de entrada (Ω) | 50 |
Polarización | Vertical |
Potencia máxima de entrada (W) | 50 |
Protección contra rayos | Tierra CC |
Índice mecánico | |
Dimensiones (mm) | 143*113*40 |
Conector | AME |
Cable-mm | RG58,30 |
Peso de la antena (kg) | 0,24 (incluidos los kits de montaje y la caja) |
Temperatura de funcionamiento (°c) | -40～60 |
Material del radomo | ABS |
Color del radomo | blanco |
Aplicación: sistema GSM/CDMA/PCS/3G/WLAN/4G/LTE | |
Introducción del producto
1. Tamaño de la palma de la mano, alta ganancia: mide 143 × 113 × 40 mm (más pequeña que la palma de la mano de un adulto), logra una alta ganancia de 12 dBi, superando los límites de rendimiento de las antenas pequeñas.
2. Cobertura precisa y direccional: los anchos de haz de doble nivel de 65°/50° horizontalmente y 55°/40° verticalmente enfocan la señal en un rango de 3 km, mejorando la penetración de la pared en un 35%.
3. Compatibilidad total con la banda 4G: cubre 1710-2700 MHz (bandas 1/3/7/8/20/28), admite redes globales 4G/LTE y 3G/WCDMA.
4. Diseño de protección de grado industrial: la cubierta protectora de ABS blanca es resistente a los rayos UV, funciona en un amplio rango de temperaturas de -40 °C a 60 °C y viene de serie con protección contra rayos y conexión a tierra de CC.
5. Configuración lista para usar: Preinstalado con un cable RG58 de 30 cm y conector SMA, pesa 0,24 kg e incluye un kit de montaje. El soporte se adapta a paredes o postes para un despliegue rápido.

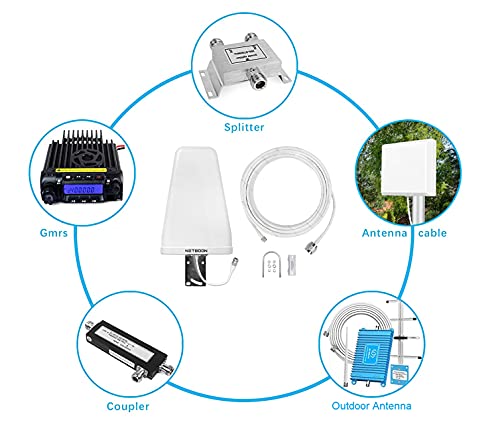

Escenarios de aplicación
Comunicaciones de emergencia móviles: configure rápidamente una estación base portátil del tamaño de una mochila
Mejora de la transmisión de imágenes de drones: aumenta el rango de control de los drones FPV
Eliminación del punto muerto de señal en el hogar: mejora la cobertura interior con balcón direccional
Hotspot móvil en el vehículo: se conecta al techo del vehículo para ampliar el alcance de la señal CPE
Backhaul de vigilancia temporal: transmite datos de cámaras de seguridad en sitios/eventos de construcción
Preguntas frecuentes
P: ¿El conector SMA admite dispositivos 5G?
R: Compatible con la banda de frecuencia inferior a 6 GHz, pero requiere un conector SMA hembra en el dispositivo (que se encuentra comúnmente en enrutadores industriales/CPE).
P: ¿Se puede personalizar la longitud del cable?
R: 30 cm es estándar, con longitudes personalizadas de 1 m/3 m (hasta 5 m) disponibles por una tarifa. Los cables más largos requieren un cable LMR-200 de bajas pérdidas.
P: ¿Se requieren herramientas especiales para la instalación?
R: Incluye un soporte en forma de U y bridas para cables de acero inoxidable. El montaje en pared/poste (Ø30-50 mm) se puede asegurar manualmente en 3 minutos.
P: ¿Cuál es la clasificación de impermeabilidad?
R: La cubierta protectora de ABS es a prueba de salpicaduras IP54 (no resistente a la inmersión). En caso de lluvia intensa, se recomienda colocar cinta impermeable alrededor de los conectores.
P: ¿Por qué el haz es más estrecho en la banda de alta frecuencia?
R: A 2700 MHz, el haz se estrecha a 40° (vertical), lo que mejora la direccionalidad de alta frecuencia y lo hace más adecuado para transmisiones punto a punto de larga distancia.
P: ¿Se puede utilizar para mejorar WiFi?
R: Es compatible con la banda WiFi de 2400-2500MHz, pero la ganancia es menor que la de una antena dedicada de doble banda. Se recomienda sólo como reemplazo temporal.
P: ¿Resistencia a la carga del viento?
R: Es seguro hasta una velocidad de viento de 60 km/h (equivalente a un viento de fuerza 7). En zonas de fuerte viento se recomienda añadir correas auxiliares de fijación.
