GL-DY7060V3
Asialeren
8517710000
100 piezas
aceptado
10000 unidades/día
| Cantidad: | |
|---|---|
| Exportación PDF | |
Especificaciones eléctricas | ||||
Rango de frecuencia-MHz | 380-520 | 698-960 | 1710-6000 | |
VSWR | ≤3.0 | ≤2.0 | ≤2.0 | |
Ganancia-dBi | 2.0 | 2.5 | 4.0 | |
Ancho de viga horizontal | 360° | |||
Polarización | Vertical | |||
Intermodulación IM3 (2x43dBm)- dBc | ≤-150 | |||
Impedancia de entrada-Ω | 50 | |||
Potencia máxima de entrada- W | 50 | |||
Protección contra rayos | Tierra CC | |||
Especificaciones mecánicas | ||||
Tipo de conector de entrada | N mujer | |||
Dimensiones-mm | ||||
Peso de la antena-kg | 0.9 | |||
Material del elemento radiante | Aluminio | |||
Material del radomo | ABS | |||
Color del radomo | Blanco | |||
Temperatura de funcionamiento | -40°C a +65°C | |||
| Criterios de comparación | GL-DY7060V3 | GL-DY7027V3C |
| Rango de frecuencia | 380-520MHz, 698-960MHz, 1710-6000MHz | 698-960MHz, 1710-2700MHz |
| VSWR | ≤3,0 (380-520MHz), ≤2,0 (698-960MHz/1710-6000MHz) | ≤1,8 (698-960MHz), ≤1,5 (1710-2700MHz) |
| Ganar | 2,0 dBi, 2,5 dBi, 4,0 dBi (por banda) | 2,5 dBi (698-960 MHz), 3,5 dBi (1710-2700 MHz) |
| Intermodulación (IM3) | ≤-150dBc (2×43dBm) | ≤-150dBc (2×33dBm) |
Introducción del producto
Cobertura de ancho de banda ultraancha
Admite 380-520/698-960/1710-6000MHz, lo que permite una conectividad perfecta para sistemas 2G/3G/4G/5G y WiFi en un solo dispositivo
Ganancia optimizada para diversas bandas
Ofrece 2,0 dBi (380-520 MHz), 2,5 dBi (698-960 MHz) y 4,0 dBi (1710-6000 MHz) para equilibrar la cobertura y la intensidad de la señal en todos los rangos de frecuencia.
Diseño liviano y compacto
Con un peso de solo 0,9 kg y dimensiones de Ø298×152 mm, permite un fácil montaje en el techo en espacios interiores concurridos sin modificaciones estructurales.
Construcción duradera anti-UV
El radomo de ABS resiste la degradación ultravioleta, mientras que el elemento radiante de aluminio garantiza un rendimiento a largo plazo en entornos comerciales.
Tolerancia ambiental confiable
Funciona de -40 ℃ a +65 ℃, adecuado para condiciones interiores adversas como centros de datos, almacenes o aeropuertos con temperaturas fluctuantes

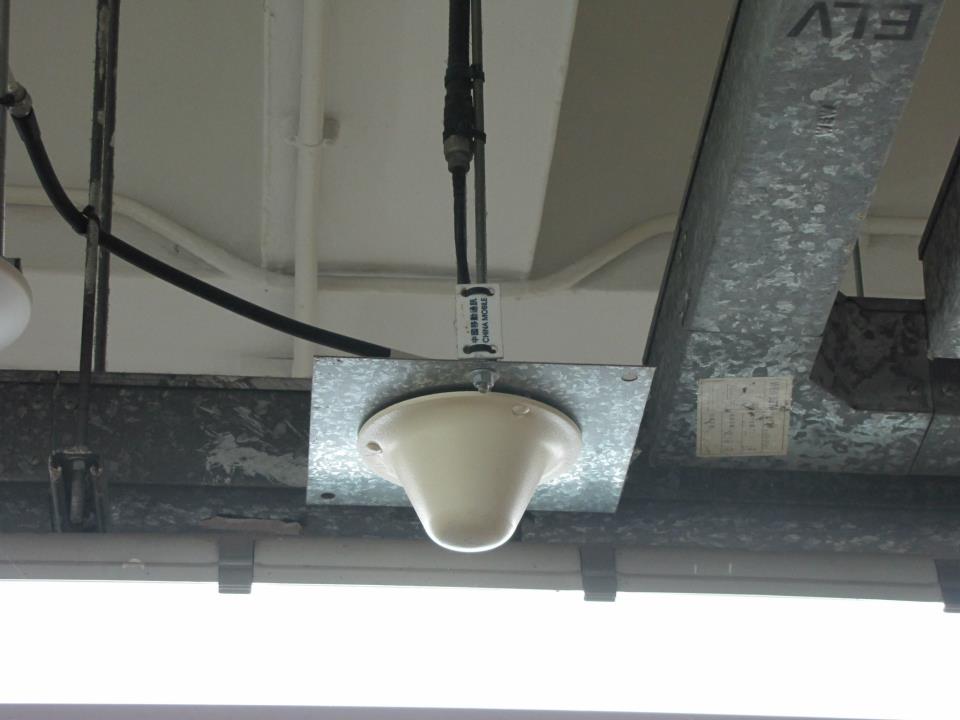

Escenarios de aplicación
Edificios comerciales
Instalado en centros comerciales, oficinas u hoteles para eliminar zonas muertas de señal, admitiendo conexiones simultáneas para miles de dispositivos a través de 4G/5G y WiFi.
Centros de transporte
implementados en aeropuertos, estaciones de tren o subterráneos para mantener una conectividad sólida para las comunicaciones de pasajeros y los sistemas de seguridad.
Instalaciones industriales
Se utilizan en fábricas o almacenes para redes de sensores de IoT, lo que garantiza la transmisión de datos en tiempo real desde maquinaria y equipos.
Instalaciones de atención médica
Montadas en hospitales para respaldar comunicaciones críticas para dispositivos médicos, sistemas de monitoreo de pacientes y redes de personal.
Campus educativos
Permite conectividad de alta densidad en salas de conferencias, dormitorios y bibliotecas para plataformas de aprendizaje electrónico y dispositivos para estudiantes.
Preguntas frecuentes
P: ¿Qué frecuencias admite?
R: Tres bandas: 380-520MHz, 698-960MHz y 1710-6000MHz (cubre 4G/5G/WiFi).
P: ¿Se incluye protección contra rayos?
R: Sí, la conexión a tierra de CC protege contra sobretensiones.
P: ¿Cuál es el patrón de cobertura?
R: Radiación omnidireccional horizontal de 360°.
P: ¿Puede manejar entradas de alta potencia?
R: Clasificado para una potencia de entrada máxima de 50 W, adecuado para DAS activo.
P: ¿Qué tipo de conector se utiliza?
A: Interfaz N-hembra estándar (impedancia de 50 Ω).
P: ¿Es posible la instalación en exteriores?
R: Diseñado solo para uso en interiores (sin clasificación IP para exteriores).
P: ¿Cuánto pesa la antena?
R: Sólo 0,9 kg: minimiza la tensión de carga en el techo.
P: ¿Es compatible con 5G mmWave?
R: No, máximo 6000MHz (cubre 5G sub-6GHz, no mmWave).
