GL-DY7040V11
Asialeren
8517710000
100 piezas
aceptado
10000PC/días
| Cantidad: | |
|---|---|
Especificaciones eléctricas | |||
Rango de frecuencia-MHz | 698-960 | 1710-2700 | 3400-4000 |
VSWR | ≤1,8 | ||
Ganancia-dBi | 10/10.5/11 | ||
Ancho de viga horizontal | 85°/65°/60° | ||
Ancho de haz vertical | 65°/55°/50° | ||
Relación delante-atrás-dB | ≥15 | ||
Intermodulación IM3(2x33dBm)-dBc | ≤-150 | ||
Polarización | Vertical | ||
Impedancia de entrada-Ω | 50 | ||
Potencia máxima de entrada-W | 50 | ||
Protección contra rayos | Tierra CC | ||
Especificaciones mecánicas | |||
Tipo de conector de entrada | NK | ||
Instalación | sujeción de postes | ||
Dimensiones-mm | 440×210×65 | ||
Peso de la antena-KGS | 1.2 | ||
Material del elemento radiante | AI | ||
Material del radomo | ABS | ||
Temperatura de funcionamiento | -40°C a +65°C | ||
Hardware de montaje-mm | ￠35～￠60 | ||
Velocidad nominal del viento-m/s | 60 | ||
| Rango de frecuencia | GL-DY7040V11 | GL-DY8038V11 |
| Rango de frecuencia | 698-960MHz, 1710-2700MHz, 3400-4000MHz | 806-960MHz, 1710-2700MHz, 3400-3800MHz |
| Relación de adelante hacia atrás | ≥15dB (especificado para todas las bandas) | ≥15dB |
Dibujo acotado

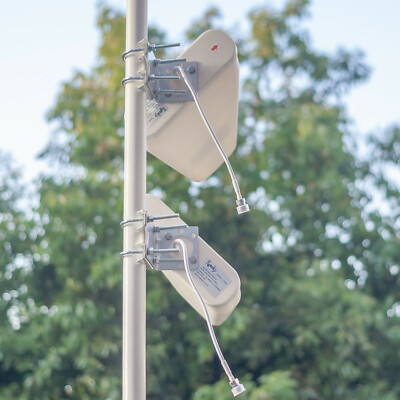

Introducción del producto
1. Cobertura ultra amplia de triple banda
698-960 MHz (banda baja 2G/4G) + 1710-2700 MHz (3G/4G) + 3400-4000 MHz (5G n78/Wi-Fi 6): una red conecta 20 generaciones de comunicación, ahorrando un 60 % en costos de equipos.
2.Alta ganancia logarítmica y periódica
Ganancia máxima de 10,5 dBi + relación frontal-posterior de 15 dB. Los haces direccionales se fijan con precisión en las estaciones base, logrando un rango de transmisión de hasta 8 km (línea de visión) y un aumento del 300 % en la eficiencia en comparación con las antenas omnidireccionales.
3. Diseño de grado industrial resistente a desastres
Resistente a huracanes a 60 m/s (tifón de categoría 17) + radiador de aluminio para aviones, temperatura de funcionamiento extrema de -40 °C a 65 °C, clasificación de protección IP67 (carcasa sellada de ABS) y prueba de niebla salina >1000 h.
4. Distorsión de intermodulación ultrabaja
IM3 ≤ -150dBC @2x33dBm, error de cero bits en entornos electromagnéticos complejos (centrales eléctricas de alto voltaje/estaciones de radar) y certificado según la estricta norma EN 300 019.
5.Implementación amigable para la ingeniería
Tamaño optimizado de 440 × 210 × 65 mm con soporte de ajuste de inclinación de 35°~60°. El montaje en poste se adapta a torres de 50-100 mm de Φ, lo que permite que una persona complete la instalación en 20 minutos.
Escenarios de aplicación
Cobertura de área remota: retorno de señal de estación base 4G en áreas montañosas/islas
Power Internet of Things: monitoreo remoto del estado de los equipos de subestaciones
Transporte inteligente: retorno de datos de videovigilancia en carreteras
Comunicaciones a bordo: Suplementación de enlaces satelitales para buques pesqueros/buques de carga
Vehículo de comunicaciones de emergencia: instalación de estaciones base temporales en sitios de desastre
Prevención de incendios forestales: sistema de transmisión de imágenes de incendios en HD para torres de vigilancia
Preguntas frecuentes
P: ¿Cuáles son las ventajas de las antenas logarítmicas periódicas sobre las antenas Yagi? R: El ancho de banda se quintuplica (no se requiere sintonización entre 698 y 4000 MHz), la fluctuación de ganancia es inferior a 1 dBi, el rendimiento multibanda es más estable y los costos de mantenimiento se reducen en un 70 %.
P: ¿La polarización vertical limita la compatibilidad del dispositivo?
R: La polarización vertical coincide con el 98 % de las señales de las estaciones base globales y no requiere modificaciones en los teléfonos móviles ni en el CPE. Hay disponible una versión de polarización dual de ±45° para escenarios personalizados.
P: ¿El ancho del haz dependiente de la frecuencia afecta la cobertura?
R: Los haces estrechos de alta frecuencia (60°) mejoran la precisión direccional, mientras que los haces anchos de baja frecuencia (85°) mejoran la tolerancia a fallas. La estabilidad del enlace medida en un radio de 8 km es del 99,9%.
P: ¿Cómo protegerse contra los rayos?
R: Conecte directamente el perno de conexión a tierra de CC a la red de tierra del edificio (diámetro del cable ≥ 6 mm²), con una clasificación de protección contra sobretensiones de 6 kA (IEC 61643). Se recomienda instalar un pararrayos GS-40 en zonas propensas a tormentas eléctricas.
P: ¿La banda 3400-4000MHz es compatible con WiFi 6?
R: Admite bandas 5G n78 y WiFi 6 UNII-5/8 (5925-7125MHz requiere la versión de extensión de alta frecuencia).
P: ¿Se puede utilizar para comunicaciones con drones?
R: El peso debe reducirse a <0,8 kg (este modelo pesa 1,2 kg). Recomendamos el GL-DRONE12 específico para drones (0,5 kg, ganancia de 8 dBi).
