GL3742V-9
Asialeren
8517710000
50 piezas
aceptado
10000 unidades/día
| Cantidad: | |
|---|---|
| Exportación PDF | |
Especificaciones eléctricas | |
Rango de frecuenciaMHz | 3750-4250 |
Ganancia (dBi) | 9 |
Ancho de viga horizontal | 65° |
Ancho de viga vertical | 30° |
VSWR | ≤2.0 |
Relación F/B (dB) | 》20 |
Polarización | Vertical |
Impedancia de entrada | 50 |
potencia máxima | 50W |
Protección contra rayos | Tierra CC |
Especificaciones mecánicas | |
Tipo de conector de entrada | NF |
Dimensions | 103×81×20mm |
Peso de la antena | 0,5 kilos |
Material del radomo | color, ABS |
Temperatura de funcionamiento | -40°C a +65°C |

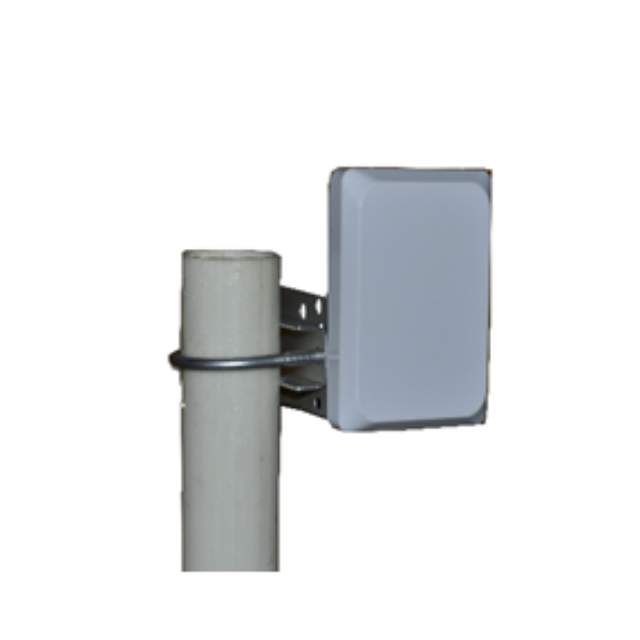

Introducción del producto
Banda de frecuencia específica : la antena GL3742V - 9 está diseñada específicamente para la banda de frecuencia de 3750 - 4250MHz. Esto lo hace muy adecuado para aplicaciones que operan dentro de este rango, asegurando una transmisión y recepción de señal óptima para los sistemas inalámbricos relevantes.
Buena ganancia y cobertura : con una ganancia de 9 dBi, la antena puede aumentar eficazmente la intensidad de la señal. Su ancho de haz horizontal de 65° y su ancho de haz vertical de 30° proporcionan un área de cobertura decente, lo que lo hace adecuado para aplicaciones que requieren una dispersión de señal de ángulo relativamente amplio.
VSWR bajo y relación F/B alta : VSWR ≤2.0 indica una buena adaptación de impedancia, lo que reduce la reflexión de la señal y mejora la eficiencia de transferencia de señal. La relación F/B 》 20 dB garantiza que la relación de radiación hacia adelante y hacia atrás sea alta, minimizando la interferencia desde la parte posterior de la antena y mejorando la calidad de la señal en la dirección deseada.
Polarización vertical : la polarización vertical del GL3742V - 9 es beneficiosa en muchos escenarios. Puede ayudar a reducir la interferencia de señales polarizadas horizontalmente, lo que resulta útil en entornos con mucho desorden electromagnético, lo que da como resultado una conexión más estable.
Duradera y compacta : hecha de material ABS, la antena es duradera y puede soportar diversas condiciones ambientales. Su rango de temperatura de funcionamiento de -40°C a +65°C lo hace adecuado para su uso en diferentes climas. El tamaño compacto de 103×81×20 mm y un peso de 0,5 kg facilitan su instalación y transporte.
Escenarios de aplicación
Backhaul inalámbrico para estaciones base/celulares remotas.
Sensores y sistemas de automatización industriales IoT.
Equipos de vigilancia y seguimiento en climas hostiles.
Acceso inalámbrico fijo (FWA) para banda ancha rural.
Despliegues de redes privadas LTE/5G.
Preguntas frecuentes
P: ¿Qué rango de frecuencia admite esta antena?
R: 3750-4250MHz, optimizado para aplicaciones de 4GHz.
P: ¿Es adecuado para uso en exteriores?
R: Sí, su radomo de ABS y su clasificación de -40 °C a 65 °C garantizan la resistencia a la intemperie.
P: ¿Requiere una conexión a tierra?
R: Sí, la conexión a tierra de CC está integrada para protección contra rayos.
P: ¿Qué tipo de conector se incluye?
R: N-Hembra (NF) para una perfecta compatibilidad con cables RF.
P: ¿Puede manejar transmisiones de alta potencia?
R: Admite hasta 50 W de potencia de entrada máxima con VSWR bajo (≤2,0).
P: ¿Esta antena es direccional?
R: Sí, direccional con un ancho de haz de 65° horizontal y 30° vertical.
P: ¿Cuál es el tipo de polarización?
R: Polarización vertical para una alineación óptima de la señal.
Especificaciones eléctricas | |
Rango de frecuenciaMHz | 3750-4250 |
Ganancia (dBi) | 9 |
Ancho de viga horizontal | 65° |
Ancho de viga vertical | 30° |
VSWR | ≤2.0 |
Relación F/B (dB) | 》20 |
Polarización | Vertical |
Impedancia de entrada | 50 |
potencia máxima | 50W |
Protección contra rayos | Tierra CC |
Especificaciones mecánicas | |
Tipo de conector de entrada | NF |
Dimensions | 103×81×20mm |
Peso de la antena | 0,5 kilos |
Material del radomo | color, ABS |
Temperatura de funcionamiento | -40°C a +65°C |
Introducción del producto
Banda de frecuencia específica : la antena GL3742V - 9 está diseñada específicamente para la banda de frecuencia de 3750 - 4250MHz. Esto lo hace muy adecuado para aplicaciones que operan dentro de este rango, asegurando una transmisión y recepción de señal óptima para los sistemas inalámbricos relevantes.
Buena ganancia y cobertura : con una ganancia de 9 dBi, la antena puede aumentar eficazmente la intensidad de la señal. Su ancho de haz horizontal de 65° y su ancho de haz vertical de 30° proporcionan un área de cobertura decente, lo que lo hace adecuado para aplicaciones que requieren una dispersión de señal de ángulo relativamente amplio.
VSWR bajo y relación F/B alta : VSWR ≤2.0 indica una buena adaptación de impedancia, lo que reduce la reflexión de la señal y mejora la eficiencia de transferencia de señal. La relación F/B 》 20 dB garantiza que la relación de radiación hacia adelante y hacia atrás sea alta, minimizando la interferencia desde la parte posterior de la antena y mejorando la calidad de la señal en la dirección deseada.
Polarización vertical : la polarización vertical del GL3742V - 9 es beneficiosa en muchos escenarios. Puede ayudar a reducir la interferencia de señales polarizadas horizontalmente, lo que resulta útil en entornos con mucho desorden electromagnético, lo que da como resultado una conexión más estable.
Duradera y compacta : hecha de material ABS, la antena es duradera y puede soportar diversas condiciones ambientales. Su rango de temperatura de funcionamiento de -40°C a +65°C lo hace adecuado para su uso en diferentes climas. El tamaño compacto de 103×81×20 mm y un peso de 0,5 kg facilitan su instalación y transporte.
Escenarios de aplicación
Backhaul inalámbrico para estaciones base/celulares remotas.
Sensores y sistemas de automatización industriales IoT.
Equipos de vigilancia y seguimiento en climas hostiles.
Acceso inalámbrico fijo (FWA) para banda ancha rural.
Despliegues de redes privadas LTE/5G.
Preguntas frecuentes
P: ¿Qué rango de frecuencia admite esta antena?
R: 3750-4250MHz, optimizado para aplicaciones de 4GHz.
P: ¿Es adecuado para uso en exteriores?
R: Sí, su radomo de ABS y su clasificación de -40 °C a 65 °C garantizan la resistencia a la intemperie.
P: ¿Requiere una conexión a tierra?
R: Sí, la conexión a tierra de CC está integrada para protección contra rayos.
P: ¿Qué tipo de conector se incluye?
R: N-Hembra (NF) para una perfecta compatibilidad con cables RF.
P: ¿Puede manejar transmisiones de alta potencia?
R: Admite hasta 50 W de potencia de entrada máxima con VSWR bajo (≤2,0).
P: ¿Esta antena es direccional?
R: Sí, direccional con un ancho de haz de 65° horizontal y 30° vertical.
P: ¿Cuál es el tipo de polarización?
R: Polarización vertical para una alineación óptima de la señal.
