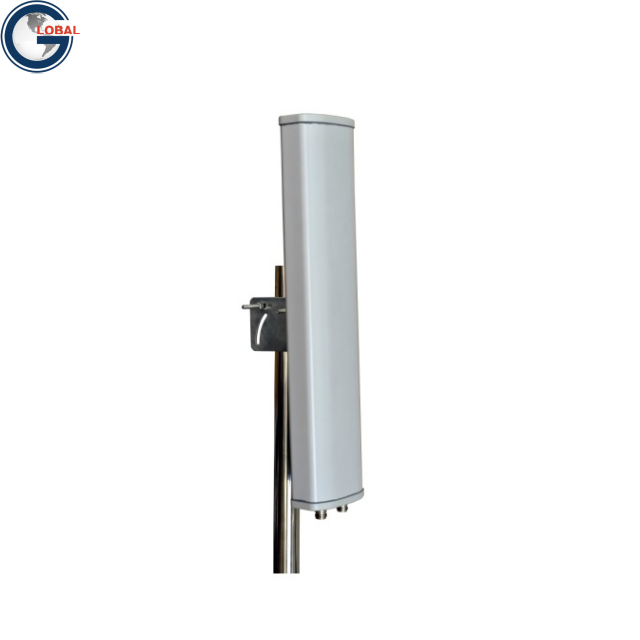

GL-DY3338S9014
Asialeren
8517710000
50 piezas
aceptado
10000 unidades/día
| Cantidad: | |
|---|---|
| Exportación PDF | |
Especificaciones eléctricas | |
Rango de frecuencia: MHz | 3300-3800 |
Polarización | ±45° |
VSWR | ≤1,5 |
Ganancia- dBi | 14 |
Ancho de viga horizontal | 90° |
Ancho de haz vertical | 15° |
Relación delante-atrás- dB | ≥23 |
Aislamiento entre puertos- dB | ≥28 |
Impedancia de entrada-Ω | 50 |
Potencia máxima de entrada- W | 100 |
Protección contra rayos | Tierra CC |
Especificaciones mecánicas | |
Tipo de conector de entrada | 2xN-K |
Lugar del conector | Abajo |
Dimensiones-mm | 350×128×56 |
Tamaño de embalaje- mm | 450×230×160 |
Peso de la antena-KGS | 1.3 |
Material del radomo | PVC |
Color del radomo | Gris |
Inclinación mecánica | 0~12° |
Temperatura de funcionamiento | -40°C a +65°C |
Velocidad nominal del viento: m/s | 60 |
Hardware de montaje- mm | ￠35～￠75 |
Introducción del producto
● Conectores NK duales (2xN-K) : garantiza una transmisión de señal confiable con conectividad estándar de la industria.
● Alta ganancia y ancho de banda amplio : optimizado para 5G con ganancia de 14 dBi y rango de frecuencia de 3300-3800 MHz.
● Carcasa robusta de UPVC : material de color gris resistente a la intemperie para mayor durabilidad en entornos hostiles.
● Conectores compactos de montaje inferior : simplifica la instalación y la gestión de cables.
● Protección contra rayos de tierra CC : seguridad mejorada contra sobretensiones eléctricas.
●Amplia tolerancia a la temperatura : funciona de -40 °C a +65 °C para una adaptabilidad climática extrema.
Preguntas frecuentes:
P: ¿Para qué aplicaciones está diseñada esta antena?
R: Ideal para sistemas de red 5G y cobertura sectorial en infraestructura de telecomunicaciones.
P: ¿Cómo se monta la antena?
R: Admite montaje en poste (de 35 a 75 mm de diámetro) e incluye una interfaz mecánica ajustable de 0 a 12 pulgadas.
P: ¿Qué conectores se utilizan y dónde están ubicados?
R: Los conectores NK dobles están ubicados en la parte inferior para facilitar el acceso y la instalación.
P: ¿Esta antena es resistente a la intemperie?
R: Sí, la carcasa de UPVC y el diseño con clasificación IP garantizan resistencia a la humedad, el polvo y las temperaturas extremas.
P: ¿Cuál es la entrada máxima de energía?
R: Admite hasta 100 W de potencia de entrada para implementaciones de alto rendimiento.
P: ¿Incluye protección contra rayos?
R: Sí, la conexión a tierra de CC garantiza la protección contra sobretensiones inducidas por rayos.
P: ¿Cuál es el ancho del haz horizontal?
A: ancho de haz horizontal de 90° para una amplia cobertura del sector.
