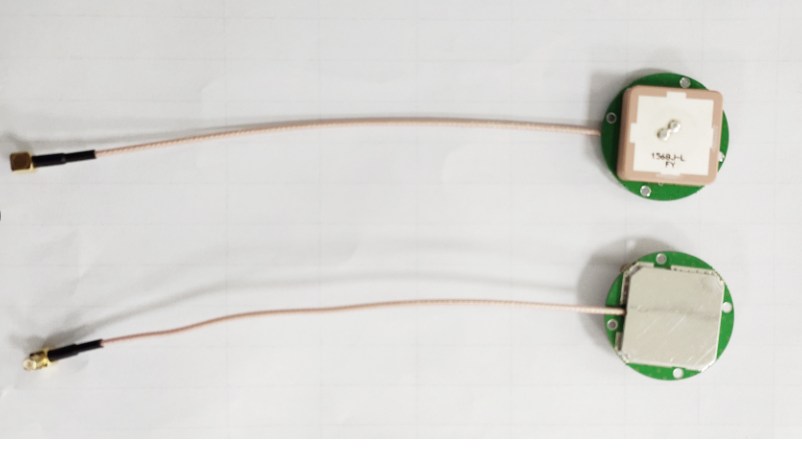

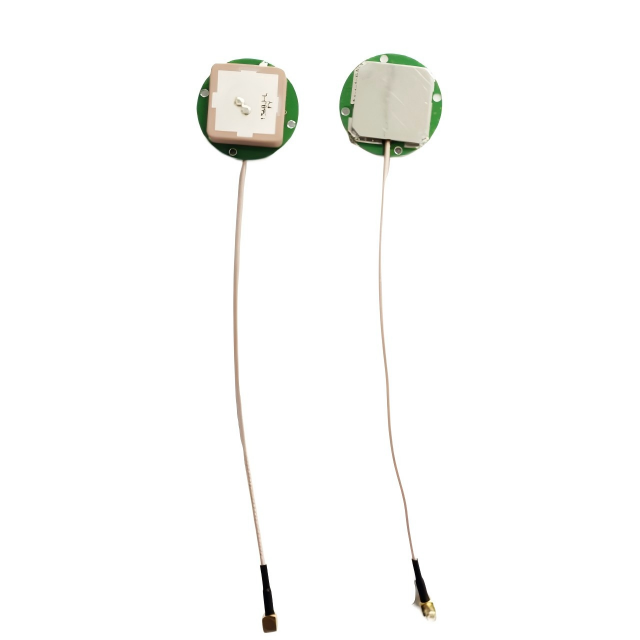

Antena GNSS con conector IPEX de alta precisión para telemática automotriz GL504D

Introducción del producto

1. Control extremo del ruido

Un factor de ruido de ≤1,0 dB (líder en la industria), junto con una ganancia LNA de 28 ± 2 dB, mejora significativamente la sensibilidad de recepción de señales débiles, lo que lo hace adecuado para su uso en garajes subterráneos y edificios densamente poblados.

2. Resistencia a las vibraciones de grado militar

Pasó una prueba de vibración de amplitud de 10-55 Hz/1,5 mm durante 2 horas (tres veces el estándar nacional), cumpliendo con los requisitos de entornos de alta vibración como maquinaria de construcción y vehículos todoterreno.

3. Rendimiento de posicionamiento preciso

▸ Relación axial ≤ 2dB (dirección cenital)

▸ Cobertura de banda de frecuencia: 1561-1602MHz (compatible con GPS L1/Beidou B1)

▸ Ganancia de 4 dBIC por debajo del plano del suelo en un espacio de 70 × 70 mm

4. Integración de energía ultrabaja

• Fuente de alimentación de 3,3 V ± 0,3 V, consumo de energía ≤ 24 mA (reducción del 60 % en comparación con la generación anterior)

• Admite microinterfaces como IPEX/RF1.37 y presenta un espesor de instalación de montaje empotrado de solo 6 mm

5. Confiabilidad ambiental

-40°C a 85°C amplio rango de temperatura de funcionamiento + 95% de tolerancia a la humedad

Proceso de fabricación sin plomo con certificación ROHS

Escenarios de aplicación

Terminales inteligentes en vehículos: T-BOX, sistemas de gestión de flotas

Control de maquinaria de construcción: posicionamiento y monitoreo de excavadoras/grúas

Módulos principales de UAV: ​​sistemas de control de vuelo, navegación y transmisión de datos

IoT industrial: medidores inteligentes, seguimiento de activos Tags

Equipo especializado: posicionamiento de cascos contra incendios, equipo de rescate de emergencia

Preguntas frecuentes

P: ¿Es compatible con el sistema Galileo?

R: Cubre la banda de frecuencia 1561-1602MHz y es compatible con la señal Galileo E1 (1575,42MHz). El receptor debe admitir la decodificación.

P: ¿Es obligatorio un plano de tierra de 70×70 mm?

R: Sí. La ganancia de 4 dBic se basa en pruebas con este tamaño. Un plano de tierra insuficiente dará como resultado una reducción de la ganancia (aproximadamente 1,2 dB de reducción de ganancia por cada 50 % de reducción del área).

P: ¿Cómo elijo la longitud del cable de interfaz IPEX?

R: El cable estándar RF1.37 (longitud no especificada) está disponible. Se admiten longitudes personalizadas de 10 cm a 1 m. Se recomienda una funda blindada para transmisiones a larga distancia.

P: ¿Se puede utilizar con dispositivos en carcasas metálicas?

R: Se debe mantener un área libre de 15 mm o más directamente encima de la antena. La carcasa metálica debe conectarse a un plano de tierra de 70×70 mm.

P: ¿Se puede conectar una fuente de alimentación de 3,3 V a una fuente de alimentación de 5 V?

R: ¡Estrictamente prohibido! El rango de voltaje está estrictamente limitado a 3,0-3,6 V. La sobretensión dañará el chip LNA.

P: ¿Cómo cambia la relación axial en los ángulos de inclinación?

R: ≤2 dB en el cenit, normalmente ≤3,5 dB a una elevación de 30° (comuníquese con el soporte técnico para obtener un informe de prueba).

P: ¿Cuál es el ancho de banda de ganancia del LNA?

R: El ancho de banda no está especificado, pero un VSWR <2,0 garantiza un funcionamiento eficaz en toda la banda de 1561-1602 MHz.
