GL234D
Asialeren
8517710000
100 piezas
Aceptado
10000 unidades/día
| Cantidad: | |
|---|---|

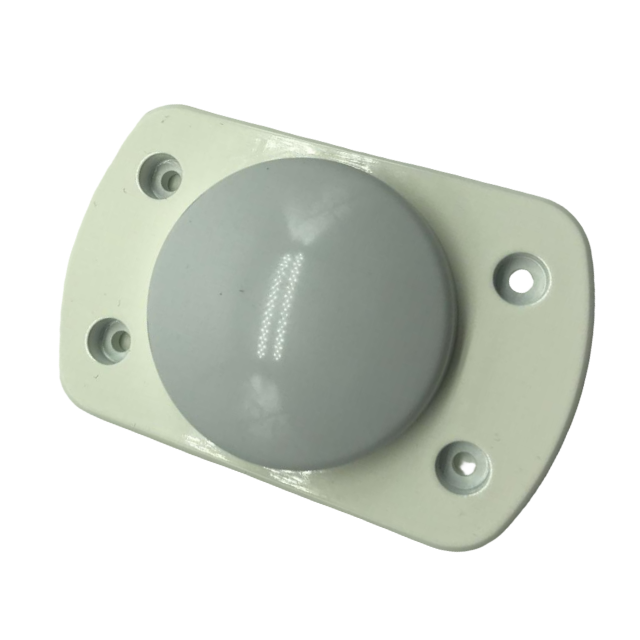

Antena topográfica GNSS GL234D
Artículo | Presupuesto | |
Antena GNSS | Frecuencia | GPS L1/L2 GLONASS G1/G2 BRÚJULA B1/B2/B3 Galileo E1/L1/E2/E5b/E6 |
Polarización | RHCP | |
Relación axial | ≤3dB | |
VSWR | ≤2.0 | |
Ganancia máxima | ≥3dBi | |
Impedancia | 50Ω | |
Ángulo de cobertura horizontal | 360° | |
Ángulo de cobertura vertical | 5°~90° | |
Antena GNSS LNA | Ganar | B1/L1/G1/E1/E2:40±2dB B2/L2/G2/B3/E5b/E6:42±2dB |
Figura de ruido | ≤1,5dB | |
Fluctuación de banda de paso | ±1,5dB | |
Voltaje de suministro | 3,3 ~ 12 VCC | |
Consumo actual | ≤50mA | |
VSWR | ≤2.0 | |
Mecánico | Conector | TNC hembra |
Peso | ≈150g | |
Introducción del producto
●Compatibilidad multifrecuencia: Admite GPS L1/L2, GLONASS G1/G2, COMPASS B1/B2/B3 y Galileo E1/L1/E2/E5b/E6 para una mayor versatilidad y una integración perfecta en diversas aplicaciones topográficas.
●Rendimiento de ganancia excepcional: Presenta valores de ganancia de 40±2dB para B1/L1/G1/E1/E2 y 42±2dB para B2/L2/G2/B3/E5b/E6, lo que garantiza una recepción de señal superior y confiabilidad incluso en entornos desafiantes.
●Conector fácil de usar: Equipado con un conector hembra TNC para una conectividad fácil y segura con varios dispositivos GNSS, agilizando la configuración y mejorando la eficiencia operativa.
●Posicionamiento de alta precisión: La antena GL234D ofrece una precisión submétrica, lo que la convierte en una herramienta invaluable para agrimensura, mapeo, navegación y otras tareas de posicionamiento de precisión.
●Tecnología GNSS revolucionaria: Diseñada para un rendimiento incomparable, la antena GL234D mejora las capacidades de seguimiento de ubicación, garantizando datos de posicionamiento precisos y confiables en diversas aplicaciones.

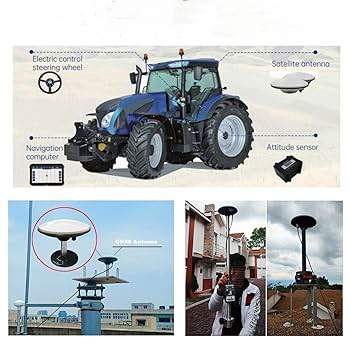

Escenarios de aplicación
Topografía Terrestre: Mapeo catastral de alta precisión con estaciones base RTK.
Replanteo de construcción: Mantiene el bloqueo de la señal cuando se inclina sobre el equipo de nivelación.
Investigación Científica: Monitoreo del movimiento de glaciares en regiones polares.
Alineación Ferroviaria: Posicionamiento continuo a lo largo de vías curvas.
Preguntas frecuentes
P: ¿Esto admite señales L5/E5 modernas?
R: Sí: cubre GPS L5 a través de las bandas E5b/Galileo E5b para una corrección ionosférica mejorada.
P: ¿Por qué elegir conectores TNC en lugar de SMA?
R: El diseño roscado del TNC evita el aflojamiento por vibración en aplicaciones móviles/marinas.
P: ¿Se puede montar en un poste para estaciones base?
R: Absolutamente. Peso de 150 g y cobertura vertical de 90° para instalaciones de trípode/poste.
P: ¿Se requiere plano de tierra?
R: Opcional. Funciona bien con independencia del suelo, pero agrega un plano de tierra de 70 mm para una ganancia máxima de ≥3 dBi.
P: ¿Cómo ayuda la relación axial ≤3dB?
R: Minimiza la pérdida por desajuste de polarización de la señal en cañones urbanos o áreas boscosas.
P: ¿Tolerancia máxima de voltaje?
R: Maneja 12 V CC (estándar de la industria para receptores topográficos como Trimble/Leica).
P: ¿Garantía para uso en campo?
R: Los materiales que cumplen con ROHS garantizan la longevidad en sitios húmedos o expuestos a productos químicos.
