GL-DY231
Asialeren
8517710000
100 piezas
Aceptado
10000 unidades/día
| Cantidad: | |
|---|---|
| Exportación PDF | |
Antena GPS/Glonass
Artículo | Presupuesto | |
Antena | Frecuencia | GPS L1/L2 GLONASS G1/G2/G3 BRÚJULA B1/B2/B3 Galileo E1/L1/E2/E5b |
Polarización | RHCP | |
Relación axial (mín.) | ≤3dB | |
VSWR | ≤2.0 | |
Ganancia máxima | ≥2dBi | |
Impedancia | 50Ω | |
Ángulo de cobertura horizontal | 360° | |
LNA | Ganar | 28±2dB |
Figura de ruido | ≤1,5dB | |
Fluctuación de la banda de paso | ±1,5dB | |
Voltaje de suministro | 3~12 VCC | |
Consumo actual | ≤50mA | |
VSWR | ≤2.0 | |
Mecánico | Conector | AME u otros |
Cable | RG174 u otros | |
Método de montaje | Imán/Adhesivo | |
Ambiental | Temperatura de funcionamiento | -40℃~+85℃ |
Humedad relativa | Hasta 95% | |
Protección de ingreso | IP66 | |
Vibración | 10 a 55 Hz con amplitud de 1,5 mm 2 horas | |
Respetuoso con el medio ambiente | Cumple con ROHS | |
Introducción del producto
1. Cobertura de banda completa
Admite 7 sistemas satelitales principales (GPS L1/L2, GLONASS G1/G2/G3, Beidou B1/B2/B3, Galileo), logrando un posicionamiento global perfecto, adecuado para dispositivos en cualquier región.
2. Módulo LNA de alta sensibilidad
Amplificador incorporado de bajo ruido con ganancia de 28 dB, figura de ruido ≤ 1,5 dB, recepción de señal estable en áreas de señal débil (túneles/cañones urbanos).
3. Protección ambiental de grado industrial
Operación en un amplio rango de temperatura de -40 ℃ ~ 85 ℃, IP66 a prueba de agua y polvo, pasó la prueba de vibración de 55 Hz (amplitud de 1,5 mm/2 horas), adecuado para escenas difíciles como maquinaria de ingeniería/barcos.
4. Calidad de señal precisa
Diseño de polarización circular RHCP de relación axial ≤3dB, relación de onda estacionaria de voltaje ≤2,0, suprime eficazmente la interferencia multitrayectoria y mejora la precisión de posicionamiento a nivel de centímetros.
5. Diseño listo para instalar
Instalación dual magnético/adhesivo, cable de luz estándar RG174 (conector SMA opcional), fuente de alimentación de amplio voltaje de 3-12 V (≤50 mA), compatible con dispositivos de posicionamiento convencionales.
Escenarios de aplicación

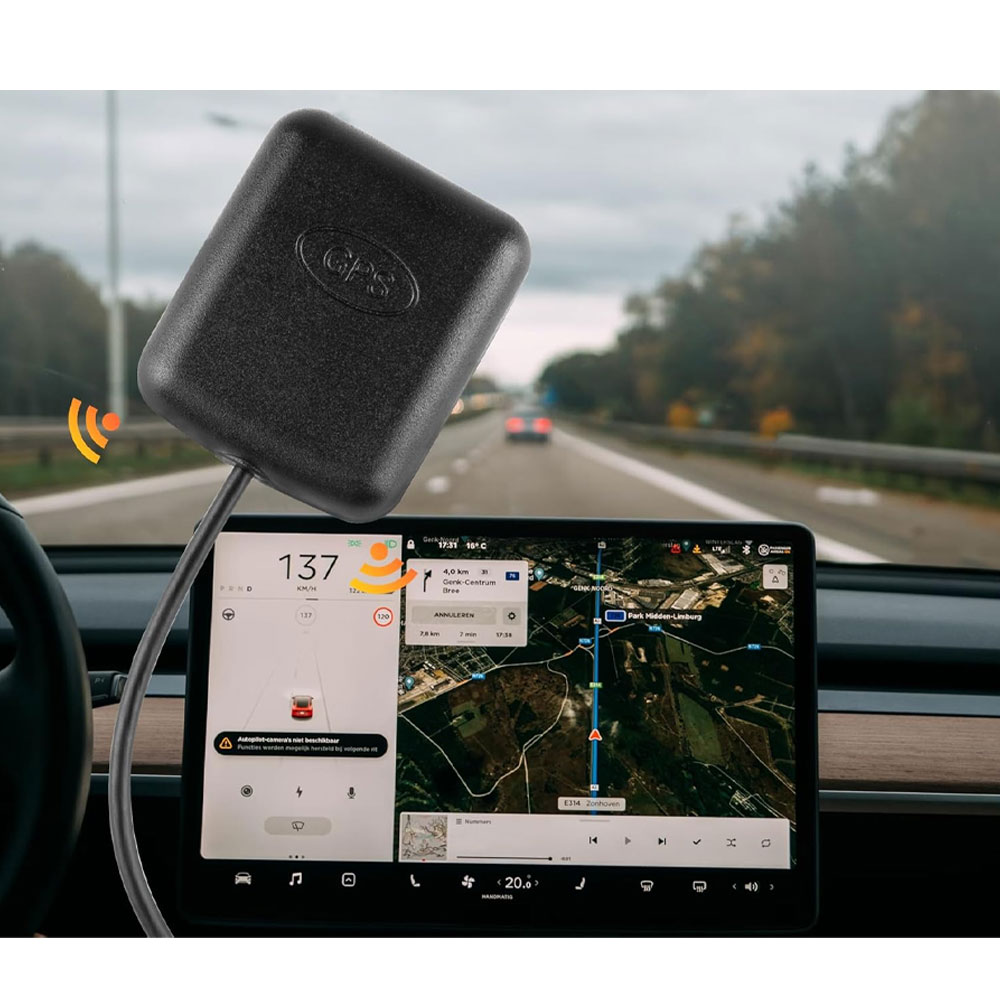

Sistema de navegación en vehículos: gestión de flotas comerciales/equipos de seguimiento logístico
Agricultura de precisión: conducción automática de maquinaria agrícola/instrumento de monitoreo del suelo
Topografía y cartografía de ingeniería: instrumento de medición RTK/equipo de exploración geológica
Equipo marítimo: sistema de navegación para buques/monitoreo de boyas
Internet industrial de las cosas: posicionamiento de drones/grúa portuaria inteligente
Preguntas frecuentes
P: ¿Es compatible con el sistema Beidou-3?
R: Admite la banda de frecuencia completa Beidou B1/B2/B3, compatible con la última señal de Beidou-3.
P: ¿La base magnética interferirá con la señal?
R: Utiliza imanes de neodimio no ferromagnéticos y no tiene ningún efecto sobre el rendimiento de la antena después de la prueba.
P: ¿Se puede personalizar la longitud del cable?
R: Admite personalización de cables RG174/RG316 (1-10 metros), lo que requiere pedidos al por mayor.
P: ¿Cómo alimentarlo? ¿Necesita un circuito adicional?
R: Fuente de alimentación directa de 3-12 V CC (normalmente 5 V/35 mA), módulo regulador de voltaje incorporado, no requiere circuito externo.
P: ¿Se puede utilizar para drones?
R: Peso neto <120 g, pasó la prueba de vibración de 55 Hz, especialmente diseñado para drones.
P: ¿La clasificación de impermeabilidad es real y efectiva?
R: Certificado IP66 (a prueba de fuertes salpicaduras de agua), sin grietas en una prueba de baja temperatura de -40 ℃.
