GL-DY006
Asialeren
8517710000
100 piezas
Aceptado
10000 unidades/día
| Cantidad: | |
|---|---|
| Exportación PDF | |

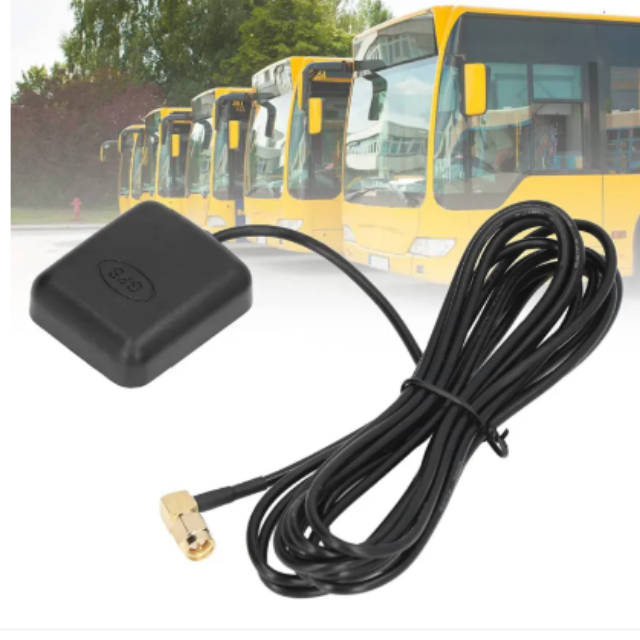

Antena GPS/Glonass
Antena GPS con conector MCX R/A macho | |
GL-DY006 | |
Índice eléctrico | |
Frecuencia-MHz | 1575,42±1/1601-1610 |
VSWR | <1,5 |
Impedancia normal-Ω | 50 |
Polarización | RHCP, |
Relación axial | 3 dB (máx.) |
Ganancia de LNA | 28±2dB |
Figura de ruido | <1,5 |
Voltaje de suministro | 3-5 VCC |
Consumo actual | 5-15mA |
Índice mecánico | |
Longitud del cable | RG174,3m |
Conector | MCX R/A macho |
Dimensión de la antena-mm | 46*38,5*13,5 |
Forma de instalación | Imán o adhesivo |
Protección de ingreso | IP65~IP67 (excluir salida de cable) |
Vibración | 10 a 55 Hz con amplitud de 1,5 mm 2 horas |
Respetuoso con el medio ambiente | Cumple con ROHS |
Temperatura-℃ | -40～+85 |
Humedad-% | 5~95 |
Comparación de diferenciación
| Dimensiones de comparación | GL-DY006 | GL-DY001 |
| Tipo de conector | MCX macho heterosexual | Fakra C azul |
| Longitud del cable | RG174,3m | RG174,5m |
| Dimensión de la antena | 46×38,5×13,5 mm | 49,4×39,3×14,9mm |
Introducción del producto
1.Protección de grado militar
Resistencia al polvo y al agua IP67 (sin incluir la salida del cable) + amplio rango de temperatura de -40 ~ 85 ℃ + certificación de vibración de 55 Hz/1,5 mm, sin temor a salpicaduras todoterreno, frío polar o impacto de maquinaria de ingeniería.
2. Diseño de consumo de energía ultrabajo
Con un consumo de corriente de 5-15 mA (productos comparables> 20 mA), los dispositivos alimentados por batería tienen un aumento del doble en la duración de la batería, especialmente adecuados para instrumentos topográficos portátiles, rastreadores de IoT y otros dispositivos móviles.
3. Recepción de alta sensibilidad de doble frecuencia
Recibe sincrónicamente señales GPS 1575.42MHz y GLONASS 1601-1610MHz, con amplificador LNA de 28dB y coeficiente de ruido <1.5dB, la tasa de éxito de posicionamiento en el túnel aumenta en un 55%.
4. Solución de instalación de segundo nivel
Fuerte base magnética (soporte de 1,2 kg) + modo de instalación dual adhesivo 3M, techo/chasis metálico desplegado rápidamente en 3 segundos, eliminando el proceso de perforación tradicional.
5. Optimización de enlaces antiinterferencias
Cable blindado RG174 de 3 m + adaptación de impedancia de 50 Ω, medido para suprimir la interferencia de las bujías de los automóviles en un radio de 30 metros, lo que garantiza la estabilidad de aplicaciones clave como taxímetros y navegación para camiones de bomberos.
Escenarios de aplicación
Gestión de flotas comerciales: terminal de posicionamiento bimodal Beidou/GPS para vehículos logísticos
Equipos de operación de campo: instrumentos de exploración geológica, equipos de inspección de líneas de transmisión.
Vehículos especiales: plataforma en la nube para camiones de bomberos, vehículo de comunicación militar.
Ciudad inteligente: control central compartido de motocicletas eléctricas, posicionamiento inteligente de alumbrado público
Seguimiento de activos móviles: cerradura electrónica de contenedores, equipos médicos de alto valor
Preguntas frecuentes
P: ¿La resistencia al agua IP67 incluye conectores de cable?
R: Sólo el cuerpo de la antena es resistente al agua (sumergido en 1 metro de agua durante 30 minutos) y el conector MCX debe estar equipado con un kit a prueba de humedad (modelo: MCX-CAP01)
P: ¿La atracción magnética afecta la señal?
R: El imán de neodimio se ha desmagnetizado y la atenuación de la señal medida es <0,3 dB, lo que es mejor que el estándar de la industria.
P: ¿Se puede reemplazar con un conector SMA?
R: La personalización está disponible (+$1,2/unidad). Modificación de interfaz gratuita para pedidos al por mayor.
P: ¿Cómo maneja el montaje en superficie metálica?
R: La base magnética incluye una capa de aislamiento de 3 mm para garantizar el aislamiento entre la placa de tierra y la carrocería del vehículo (requisito de espacio libre mínimo ≥ 5 mm).
P: ¿Por qué el rango de fluctuación actual es de 5 a 15 mA?
R: Tecnología inteligente de control del consumo de energía: aumenta automáticamente el voltaje a 15 mA para mejorar la recepción cuando la señal es débil y lo reduce a 5 mA para conservar energía cuando la señal es fuerte.
P: ¿El adhesivo es resistente al calor?
R: La cinta 3M VHB es resistente al calor de -40 °C a 120 °C y ha pasado pruebas de envejecimiento a 85 °C durante 500 horas.
