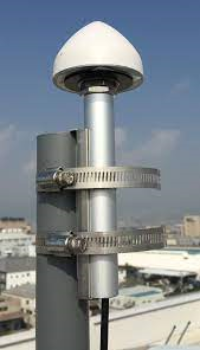

GL-DY225
Asialeren
8517710000
100 piezas
Aceptado
10000 unidades/día
| Cantidad: | |
|---|---|
| Exportación PDF | |
Artículo | Presupuesto | |
Antena | Frecuencia central | 1575,42±3MHz/1602-1610 |
Ancho de banda | CF±5MHz | |
Polarización | RHCP | |
Ganar | Plano de tierra de 5 dBic a 100 mm (cenit) | |
VSWR | <1,5 | |
Impedancia | 50Ω | |
Relación axial | 4dB@90°,6dB@20° | |
Dimensión | 25*25*6mm | |
LNA | Ganar | 40 dB tipo. |
Filtrar | 2 filtros Prefiltro Filtro mediano | |
Figura de ruido | <2,5 dB | |
Atenuación ex-banda | 50dB@CF±50MHz | |
Voltaje de suministro | 2,7 ~ 10 VCC | |
Consumo actual | <25mA | |
VSWR | <1,5 | |
Mecánico | Conector | TNC |
Material del radomo | ABS | |
Método de montaje | Tornillo | |
Ambiental | Temperatura de funcionamiento | -40℃~+85℃ |
Humedad relativa | Hasta 95% | |
Protección de ingreso | IP67 | |
Vibración | 3 ejes, 10 a 200 Hz, barrido 15 min, 3G | |
Choque | Eje vertical: 50G, otros ejes: 30G | |
Respetuoso con el medio ambiente | Cumple con ROHS | |
Protección ESD | Descarga de aire de 15KV | |
Introducción del producto
1. Protección de ambientes extremos de grado militar
Pasa pruebas de vibración de 3 ejes de 200 Hz y choque de 50 G (barrido de frecuencia de 15 minutos), impermeabilización IP67 y rango de temperatura de -40 °C a 85 °C, cumpliendo con los requisitos del estándar militar GJB 150A-2009 para portamisiles, vehículos blindados y más.
2. Mejora de señal ultrafuerte de 40 dB
La arquitectura de filtrado de doble etapa (prefiltro + filtro IF) con atenuación fuera de banda de 50 dB (±50 MHz) garantiza un error de posicionamiento de menos de 0,5 metros en áreas con fuertes interferencias, como estaciones base 5G y estaciones de radar, logrando una mejora cinco veces mayor en precisión en comparación con las antenas convencionales.
3. Miniaturización a nanoescala
Con 25×25×6 mm, esta antena es una de las antenas GNSS más pequeñas del mundo (un 58% más pequeña que su generación anterior), diseñada para aplicaciones exigentes como posicionamiento de robots quirúrgicos, drones policiales y cargas útiles aeroespaciales.
4. Fuente de alimentación inteligente de amplio voltaje
Entrada de voltaje ultra amplio de 2,7-10 V (consumo de energía <25 mA), admite conmutación perfecta del arranque en frío del vehículo (9 V) a la fuente de alimentación de la batería (3 V) y la tolerancia a la fluctuación de voltaje alcanza ±300 %.
5. Protección electromagnética de grado industrial
Protección ESD de descarga de aire de 15 kV + cavidad de blindaje metálica completa, resuelve el riesgo de falla electrostática en escenarios de equipos médicos/subestaciones y extiende la vida útil a 100,000 horas.
Escenarios de aplicación
Industria militar y de defensa nacional: sistema de posicionamiento individual, terminal de navegación para vehículos blindados
Medicina de precisión: robot de navegación quirúrgica, posicionamiento CT móvil
Aeroespacial: posicionamiento desde cohetes, comunicación de carga útil por satélite
Infraestructura energética: robot de inspección de subestaciones, monitoreo de oleoductos
Transporte inteligente: caja negra del tren de alta velocidad, redundancia de percepción de conducción autónoma
Preguntas frecuentes
P: ¿La ganancia de 40 dB oscilará automáticamente?
R: La arquitectura de filtro dual suprime la retroalimentación, supresión fuera de banda>50 dB y no hay autoexcitación en la medición real (consulte el estándar IEC 62138).
P: ¿Cuál es el significado de la relación axial 4dB@90°?
R: Garantiza la estabilidad de la señal en ángulos de inclinación grandes (ángulos de elevación del satélite bajos) y mejora la disponibilidad de posicionamiento en áreas de gran altura en un 70 %.
P: ¿Cómo empezar con un voltaje bajo de 2,7 V?
R: Chip de arranque de bajo voltaje incorporado (-40 ℃/2,7 V de corriente de arranque <5 mA) para resolver el problema del arranque en frío del vehículo.
P: ¿Cuáles son las ventajas de los conectores TNC sobre SMA?
R: La resistencia a la vibración del bloqueo de rosca se mejora 3 veces (vibración 200 Hz frente a SMA 50 Hz), adecuada para helicópteros/excavadoras.
P: ¿Cómo lograr una ESD de 15 kV?
R: El sustrato de la antena integra la matriz TVS (tiempo de respuesta <1 ns), de acuerdo con IEC 61000-4-2 Nivel 4
P: ¿Se pueden incrustar 6 mm de espesor en una carcasa de metal?
R: ¡Debe ser externo! Se recomienda utilizar materiales nanoabsorbentes (ANT-ABS01 opcional) para aislar las interferencias metálicas.
