Español
GL301
Asialeren
8517710000
100 piezas
Aceptado
10000 unidades/día
| Cantidad: | |
|---|---|
| Exportación PDF | |
Características eléctricas | |||
Antena | |||
Antena | 1 | Modelo de antena | Brújula GPS GLONASS GALILEO |
2 | Frecuencia nominal | GPS L1: 1575,42 ± 1.023 MHz, L2: 1227±1.023MHz; L5 : 1176±1.023MHZ Brújula B1: 1561 ± 2,046 MHz, B2: 1207 ± 2,046 MHz, B3: 1268 ± 10,23 MHz; GLONASS L1=1602+0,5625*k(MHz), L2=1246+0,4375*k(MHz) GALILEO E1: 1575.42 | |
3 | Rango de frecuencia | 1197-1278/ 1559-1612MHz | |
4 | VSWR | ≤2.0 | |
5 | Relación axial | elevación 90 °: ≤3, elevación 15°:≤5 | |
6 | Ganar | elevación 90 °: ≥6, elevación 20 °: ≥0 plano | |
7 | De adelante hacia atrás | ±60° ≥15dB | |
8 | Centro de fase (mm) | <2 | |
9 | Impedancia | 50Ω | |
10 | Polarización | RHCP | |
LNA | 1 | Ganancia de LNA | 38±2dB |
2 | VSWR | <2 | |
3 | Figura de ruido | <1.0 | |
4 | Voltaje CC | 3,3~12V | |
5 | Actual | 25～40mA | |
Introducción del producto
Compatibilidad universal

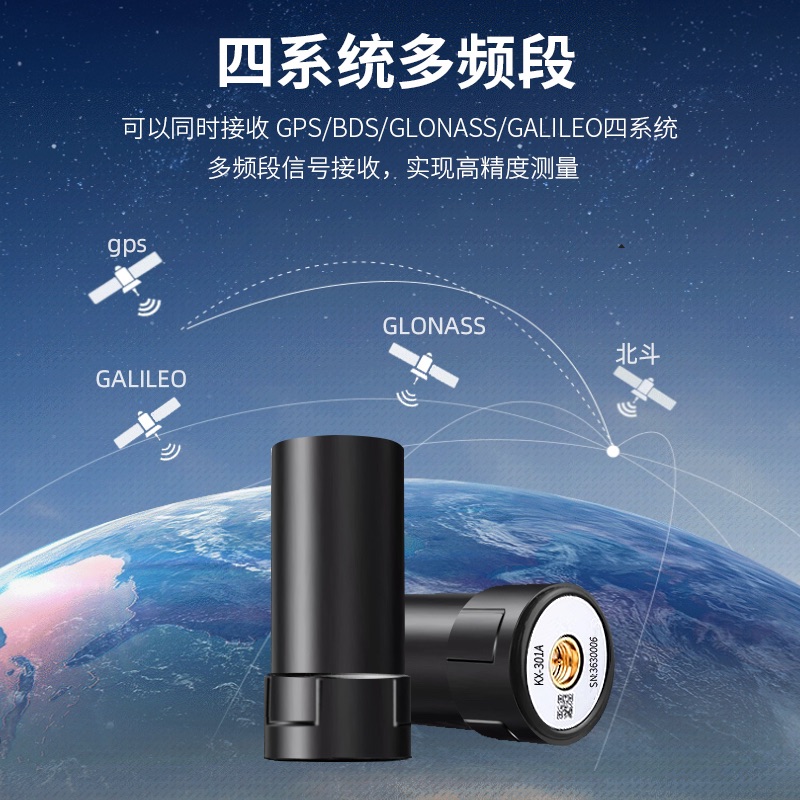

Admite todos los principales sistemas de navegación global (GPS L1/L2/L5, GLONASS, Galileo, Compass B1/B2/B3) en un rango de frecuencia de 1197-1612 MHz, lo que garantiza una cobertura de posicionamiento global.
Rendimiento de alta sensibilidad
El amplificador de bajo ruido (LNA) integrado de 38 dB con figura de ruido <1,0 captura señales débiles en entornos desafiantes, mientras que la estabilidad del centro de fase <2 mm garantiza una precisión de nivel centimétrico.
Calidad de señal superior
≤2.0 VSWR y polarización circular derecha (RHCP) minimizan la pérdida de señal. La relación axial ≤3 (a 90° de elevación) y la relación de adelante hacia atrás ≥15 dB rechazan la interferencia de trayectorias múltiples.
Robusto y energéticamente eficiente
La amplia entrada de voltaje (3,3 V-12 V) y el bajo consumo de corriente (25-40 mA) lo hacen ideal para equipos de campo alimentados por baterías, como drones y dispositivos portátiles.
Patrón de radiación optimizado
La alta ganancia (≥6 dB en el cenit, ≥0 dB a una elevación de 20°) y una amplia cobertura de ±60° garantizan un rendimiento constante en diversos ángulos de instalación y plataformas móviles.
Escenarios de aplicación
Agricultura de precisión: tractores guiados RTK que requieren corrección multibanda
Topografía y cartografía: estaciones base que necesitan un centro de fase estable para trabajos geodésicos
Navegación Marina: Veleros en aguas abiertas que requieran cobertura GLONASS/Galileo

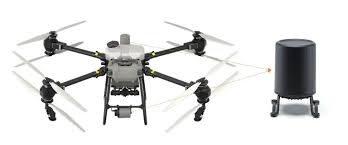

Operaciones con drones: vehículos aéreos no tripulados que realizan estudios LiDAR en cañones urbanos
Rastreadores de IoT: monitoreo de activos a largo plazo con bajo consumo de energía
Preguntas frecuentes
P: ¿Esta antena admite señales GPS L5 modernas?
R: Sí, es totalmente compatible con GPS L5 (1176±1.023MHz) para aplicaciones de alta precisión.
P: ¿Qué fuente de alimentación se requiere?
R: Funciona a 3,3 V-12 V CC con un consumo de corriente de solo 25-40 mA.
P: ¿El LNA está integrado en la antena?
R: Sí, incluye un LNA de ganancia de 38 dB con una figura de ruido <1,0.
P: ¿Se puede utilizar para aplicaciones de brújula?
R: Por supuesto, admite las frecuencias Compass B1/B2/B3 (1561/1207/1268MHz).
P: ¿Cuál es la estabilidad del centro de fase?
R: Crítico para la topografía: mantiene un desplazamiento del centro de fase de <2 mm.
P: ¿Cómo funciona en escenarios de baja elevación?
R: Mantiene una ganancia de ≥0 dB a una elevación de 20° y una relación axial de ≤5 a 15°.
P: ¿Es adecuado para instalaciones móviles?
R: Sí, el patrón de cobertura de ±60° es ideal para vehículos/embarcaciones.
P: ¿Qué tipo de conector utiliza?
R: Impedancia estándar de 50 Ω.
