GL-DY226
Asialeren
8517710000
100 piezas
Aceptado
10000 unidades/día
| Cantidad: | |
|---|---|
| Exportación PDF | |
Antena GPS | |
GL-DY226 | |
Índice eléctrico | |
Frecuencia-MHz | 1575.42±1 |
VSWR | <1,5 |
Impedancia nominal-Ω | 50 |
Polarización | RHCP, |
Relación axial | 3 dB (máx.) |
Ganancia de LNA | 28±2dB |
Figura de ruido | <1,5 |
Voltaje de suministro | 3-5 VCC |
Consumo actual | 5-15mA |
Índice mecánico | |
Longitud del cable | RG174,2m |

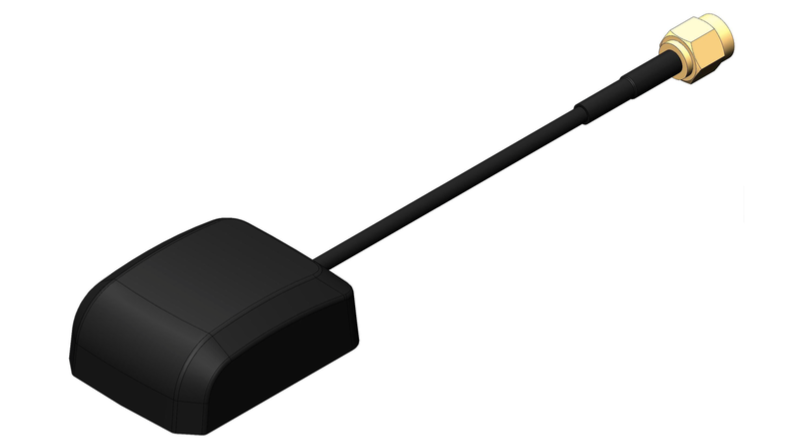

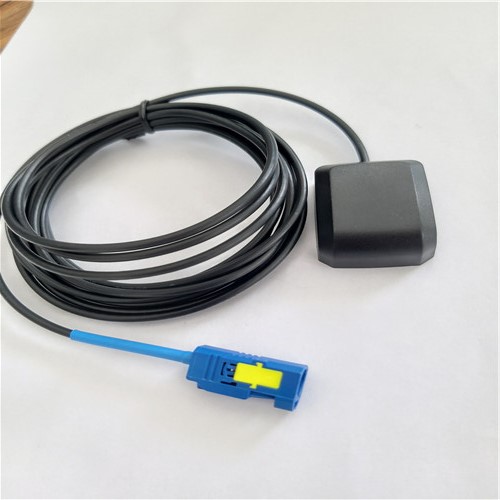

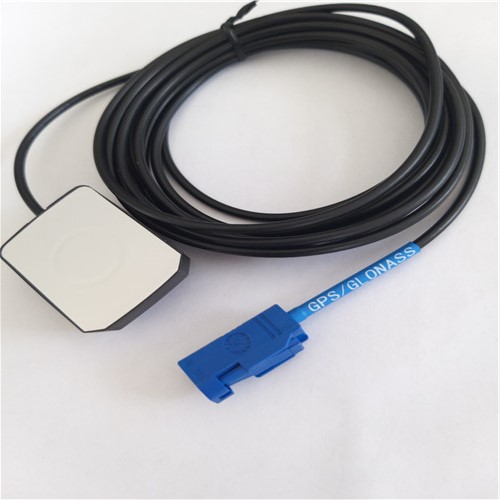

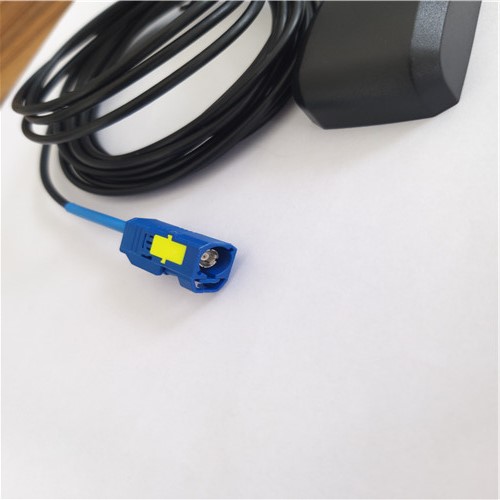

Conector | Fakra C azul o SMA macho |
Dimensión de la antena-mm | 40*30*15,1 |
Forma de instalación | Imán o adhesivo |
Protección de ingreso | IP65~IP67 (excluir salida de cable) |
Vibración | 10 a 55 Hz con amplitud de 1,5 mm 2 horas |
Respetuoso con el medio ambiente | Cumple con ROHS |
Temperatura-℃ | -40～+85 |
Humedad-% | 5~95 |
Comparación de diferenciación
| Criterios de comparación | GL-DY226 | GL-DY002 |
| Rango de frecuencia | 1575,42±1 MHz (GPS) | 1575,42±1/1601-1610 MHz (GPS/GNSS) |
| Sistema de posicionamiento central | Antena solo GPS | Antena multisistema GPS/GNSS |
| Longitud del cable | RG174, 2m | RG174, 2m |
| Tipo de conector | Fakra C azul o SMA macho | Conector SMA o MCX |
| Dimensiones de la antena | 40×30×15,1 milímetros | 45,2×35,8×15,1 milímetros |
Introducción del producto
Sintonización de frecuencia precisa: el GL - DY226 funciona a una frecuencia de 1575,42 ± 1 MHz, que está diseñada específicamente para aplicaciones GPS. Esta frecuencia precisa garantiza una recepción óptima de las señales GPS, lo que permite un posicionamiento y una navegación precisos. Ya sea que se utilice en un vehículo, un dispositivo portátil o un sistema de seguimiento, puede captar de manera efectiva las señales necesarias para servicios de ubicación confiables.
Polarización circular derecha (RHCP): con la polarización RHCP, la antena puede reducir eficientemente la interferencia de múltiples rutas. En entornos donde las señales rebotan en diversas superficies, como en áreas urbanas o cerca de estructuras grandes, RHCP ayuda a garantizar una conexión más estable con los satélites GPS. Esto da como resultado datos de ubicación más precisos, lo que lo hace ideal para aplicaciones que requieren un posicionamiento de alta precisión.
Buena ganancia de LNA y figura de ruido baja: La antena presenta una ganancia LNA (amplificador de bajo ruido) de 28 ± 2 dB y una figura de ruido de menos de 1,5. La alta ganancia del LNA aumenta las señales débiles de GPS, mejorando la capacidad de la antena para capturar señales de satélites. Mientras tanto, la baja figura de ruido garantiza que las señales amplificadas sean limpias, minimizando la interferencia y mejorando la relación general señal-ruido. Esta combinación es crucial para una recepción GPS confiable, especialmente en áreas con cobertura de señal débil.
Múltiples opciones de instalación: El GL - DY226 ofrece métodos de instalación flexibles, incluidas instalaciones basadas en imanes y adhesivos. La opción magnética permite una fácil fijación a superficies metálicas, como los techos de los vehículos. La opción adhesiva es adecuada para superficies no metálicas o cuando se desea una instalación más permanente. Esta flexibilidad hace que sea conveniente instalar la antena en una variedad de configuraciones, adaptándose a diferentes diseños de dispositivos y necesidades del usuario.
Duradera y respetuosa con el medio ambiente: la antena cumple con ROHS, lo que significa que cumple con estrictos estándares medioambientales. También tiene un índice de protección de IP65 - IP67 (excluyendo la salida del cable), lo que lo hace altamente resistente al polvo y al agua. Además, puede soportar vibraciones (de 10 a 55 Hz con una amplitud de 1,5 mm durante 2 horas) y funcionar en un amplio rango de temperatura de -40 ℃ a + 85 ℃ y un rango de humedad del 5 al 95 %. Estas características lo hacen adecuado para uso tanto en interiores como en exteriores en diversos entornos hostiles.
Escenarios de aplicación
Gestión de flotas: rastree vehículos en tiempo real con señales GPS estables.
Seguimiento de activos: supervise cargas de alto valor a través de dispositivos habilitados para IoT.
Navegación con drones: mantenga un posicionamiento preciso durante los reconocimientos aéreos.
Aplicaciones marítimas: Navegación en embarcaciones o boyas en condiciones climáticas adversas.
Investigación de campo: Apoyar la recopilación de datos al aire libre en climas extremos.
Preguntas frecuentes
P: ¿Esta antena es compatible con GLONASS o Galileo?
R: No, solo admite GPS L1 (1575,42 ± 1 MHz).
P: ¿Qué conectores están disponibles?
R:Conectores FAKRA C azul o SMA macho (especificar durante la compra).
P: ¿Se puede utilizar bajo lluvia intensa?
R:Sí, la clasificación IP67 protege contra la entrada de agua (excluida la salida del cable).
P: ¿Qué longitud de cable está incluida?
R: La longitud del cable estándar RG174 es de 2 metros; longitudes personalizadas disponibles bajo petición.
P: ¿Cómo garantizar un montaje seguro en superficies metálicas?
R: Utilice el imán incorporado para una fuerte adhesión o aplique el adhesivo 3M para una instalación permanente.
P: ¿Requiere una fuente de alimentación externa?
R: Funciona con 3-5 V CC, consume solo 5-15 mA, compatible con la mayoría de los sistemas integrados.
P: ¿Es necesaria la calibración después de la instalación?
R:No, su relación axial estable (≤3dB) garantiza un rendimiento constante.
P: ¿Puede soportar las vibraciones del vehículo?
R: Sí, probado durante 2 horas con vibraciones de 10 a 55 Hz, apto para uso automotriz.
