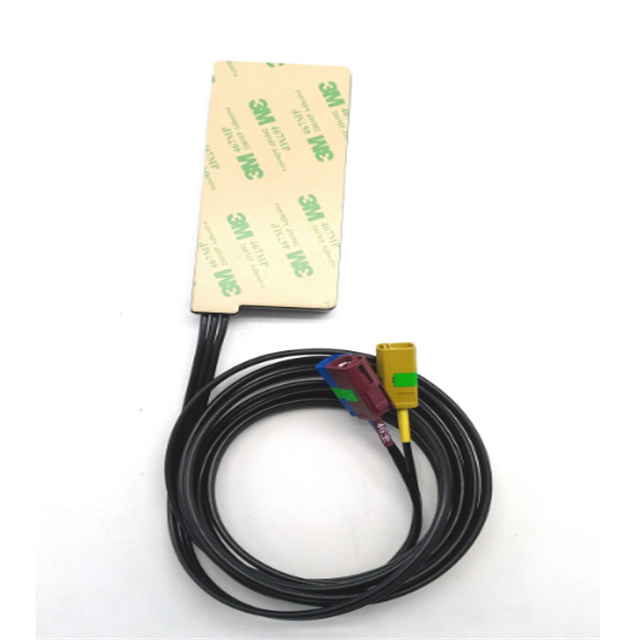

Antena gpsglonass de alta precisión GL312
1.1 cerámica ( antena ) | ||
Artículo | datos | |
1 | Frecuencia | L1 B1 G1 |
3 | Polarización | RHCP |
4 | Ganar | 3d Bic @ PCB (cenit) |
5 | Impedancia | 50 Ω |
6 | Pérdida de devolución | <-15dB |
1.2 ( ENL ) | ||
Artículo | datos | |
2 | voltaje de trabajo | 3~5,5V |
3 | Trabajo actual | ≤20mA |
4 | Ganar | 28±3dB |
5 | figura de ruido | ≤1,5dB |
6 | VSWR | ≤2.0 |
1.3 Antena LTE | ||
Artículo | solicitud de datos | |
1 | Voltaje de trabajo | 698~960/1710~2690MHz |
2 | VSWR | ≤3 (mínimo) |
3 | Polarización | Transatlántico |
4 | Ganar | 2dBi |
5 | Impedancia | 50 Ω |
1.4 sistema de antena | ||
Artículo | datos | |
1 | Cable | RG174 |
2 | Conector | FAKRA |
3 | Montaje | adhesivo 3M |
4 | Radomo | PC+ABS |
Introducción del producto
1. Cobertura de área completa de triple banda
Soporta simultáneamente GPS L1/Glonass G1 (posicionamiento) y LTE 698-2690MHz (comunicación), satisfaciendo las necesidades de posicionamiento y transmisión de datos con un solo dispositivo.
2. Mejora de la señal de grado militar
Un LNA integrado de alta ganancia de 28 dB (fluctuación de ±3 dB) y una figura de ruido ultrabaja de ≤1,5 dB mejoran la precisión de posicionamiento en un 40 % en escenarios de señal débil.
3. Resistencia al entorno industrial
Un sustrato de antena cerámico y una carcasa de PC+ABS a prueba de explosiones soportan temperaturas extremas de -40°C a 85°C. Montaje con adhesivo/tornillo 3M para resistencia a las vibraciones.
4. Plug-and-Play de nivel automotriz
Viene de serie con conectores automotrices FAKRA y cables blindados RG174, compatibles con BMW, Volkswagen y otros sistemas de vehículos, lo que permite una implementación rápida en 5 minutos.
5. Adaptabilidad a múltiples escenarios
El diseño antiinterferencias de polarización circular RHCP permite la compatibilidad con entornos complejos como la transmisión de imágenes de drones, la navegación de maquinaria agrícola, la gestión de flotas y el posicionamiento marino.

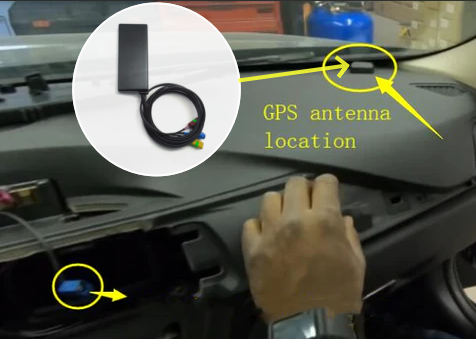

Escenarios de aplicación
Agricultura Inteligente: Navegación a nivel de centímetros para cosechadoras, con carga de datos de cultivos en tiempo real a la plataforma en la nube.
Flotas Logísticas: Posicionamiento de vehículos con cadena de frío a temperatura controlada durante todo su recorrido, con backhaul 4G LTE de ubicación y estado del compartimiento de carga.
Drones industriales: los drones de inspección eléctrica mantienen un posicionamiento estable en áreas con señal bloqueada, con imágenes HD simultáneas.
Pesca marina: los buques pesqueros utilizan el posicionamiento por satélite en aguas costeras sin estaciones base, con conmutación LTE automática cerca de la costa.
Maquinaria de construcción: control de actitud de alta precisión para excavadoras mineras en entornos vibratorios.
Preguntas frecuentes
P: ¿El GL312 es compatible con los sistemas Galileo/Beidou?
R: Actualmente, solo se admite el posicionamiento por satélite dual GPS L1 y Glonass G1. Beidou requiere un modelo GL315 personalizado (servicio ODM disponible).
P: ¿La ganancia de una antena LTE de 2 dBi afectará la comunicación?
R: 2dBi es ganancia omnidireccional. Combinado con un VSWR bajo de ≤3, está optimizado para entornos urbanos de interferencia de trayectos múltiples, con un radio de cobertura medido de ≥5 km.
P: ¿Cuál es la clasificación de impermeabilidad? R: La carcasa tiene clasificación IP67 (a prueba de polvo y resistente a la inmersión). El conector del cable requiere una funda de goma impermeable (accesorio opcional).
P: ¿Se puede utilizar un soporte magnético en su lugar?
R: El adhesivo 3M VHB se incluye de serie. El soporte magnético requiere el kit GL312-MAG opcional (capacidad de carga ≥ 2 kg).
P: ¿Están disponibles los colores del conector FAKRA?
R: El color predeterminado es azul (para señales de GPS), pero el blanco, el verde o el morado se pueden personalizar para que coincidan con los estándares de mazos de cables de automóviles.
P: ¿Cómo es la fuente de alimentación para una corriente de funcionamiento ≤ 20 mA?
R: Admite un amplio rango de voltaje de 3-5,5 V y se puede alimentar directamente desde el convertidor de 12 V a 5 V de un vehículo o desde un controlador de vuelo de un dron.
P: ¿Se romperá la antena cerámica?
R: Utiliza un sustrato cerámico de nitruro de aluminio de grado aeroespacial, ha pasado una prueba de caída desde 1,5 m y es resistente al envejecimiento de por vida.
