Antena dual GNSS y LTE MIMO para topografía GL228LM

Comparación de diferenciación

Consejos:

Los dos productos tienen diferencias de posicionamiento significativas.

El GL228LM es adecuado para escenarios que requieren posicionamiento de alta precisión combinado con comunicación inalámbrica, mientras que el GL218D es adecuado para escenarios generales que requieren recepción de señal GNSS única.

La elección debe basarse en los requisitos funcionales y la compatibilidad medioambiental.

Introducción del producto

1. Colaboración de sistema dual

• GNSS: soporte de banda completa (GPS L1/L2, GLONASS G1/G2, Beidou B1/B2/B3, Galileo E1/E2/ESb/EG)

• LTE MIMO: Cobertura de doble canal de 698-960MHz/1710-2690MHz, que permite la transmisión en tiempo real de datos de medición

2. Procesamiento de señales de grado militar

▸ Ganancia GNSS LNA de 40 ± 2 dB, factor de ruido ≤ 1,5 dB (25 % más bajo que la generación anterior GL208)

▸ Ganancia de antena dual LTE MIMO: canal primario de 2,5 dBi/canal secundario de 2,0 dBi, lo que mejora la estabilidad de la transmisión en áreas de red débiles

3. Garantía de medición de precisión

Error del centro de fase de ±2 mm, cobertura horizontal de 360° y relación axial ≤3 dB, que cumple con los requisitos de precisión cartográfica y topográfica a nivel milimétrico

4. Diseño de consumo de energía ultrabajo

• Consumo de energía GNSS ≤45 mA a 3-12 V CC (25 % menos que GL208)

• Fuente de alimentación coordinada de sistema dual, adecuada para dispositivos móviles que funcionan con energía solar

5. Protección de grado industrial

-40°C a +85°C amplio rango de temperatura de funcionamiento

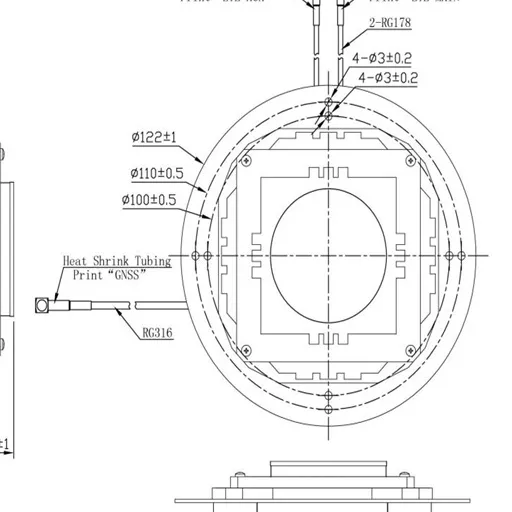

▸ Cables dedicados: cable blindado RG316 para GNSS, cables duales RG178 para LTE para resistencia a interferencias

▸ Admite interfaces personalizadas como Fakra

Escenarios de aplicación

Monitoreo inteligente de infraestructura: Monitoreo en tiempo real de la deformación de puentes/presas (adquisición de GNSS + retorno LTE)

Plataforma cartográfica no tripulada: Mapeo topográfico y sincronización de datos mediante drones/embarcaciones drones

Agricultura de precisión: carga en la nube en tiempo real de trayectorias de operación de maquinaria agrícola autónoma

Mapeo de emergencias: mapeo rápido de sitios de desastre e intercambio de datos con centros de comando

Terminal de Internet de los Vehículos (IoV): Posicionamiento de alta precisión + comunicaciones 4G/5G integradas a bordo

Preguntas frecuentes

P: ¿Es compatible con bandas de frecuencia 5G NR?

R: La antena LTE cubre 1710-2690MHz, incluidas algunas bandas 5G Sub-6G (n1/n3/n7, etc.), pero requiere compatibilidad con dispositivos terminales.

P: ¿Cómo se alimentan las antenas GNSS y LTE?

R: Comparten una entrada de banda ancha de 3-12 V. El GNSS LNA requiere una fuente de alimentación independiente y la antena LTE recibe alimentación del dispositivo terminal.

P: ¿La interfaz Fakra es compatible con dispositivos estándar?

R: La interfaz Fakra es estándar (se pueden personalizar otros tipos), directamente compatible con hosts de comunicación montados en vehículos y enrutadores industriales.

P: ¿Las dos antenas interferirán entre sí?

R: Utilizan un diseño aislado con cables blindados individualmente (RG316 para GNSS y RG178 para LTE), con un VSWR ≤ 2,0 para garantizar la pureza de la señal.

P: ¿Se puede utilizar con la red de emergencia FirstNet de América del Norte?

R: Admite la Banda 14 (700MHz), que cubre la banda de frecuencia de 698-960MHz y cumple con los requisitos del dispositivo FirstNet.

P: ¿El parámetro del centro de fase incluye la influencia de la antena LTE?

R: La calibración de fábrica es solo para la antena GNSS (±2 mm). Las antenas LTE con polarización lineal no afectan la precisión del posicionamiento.

P: ¿Se puede personalizar la longitud del cable? R: Admite personalización de la longitud del cable RG316/RG178
