GLB318L
Asialeren
8517710000
100 piezas
Aceptado
10000 unidades/día
| Cantidad: | |
|---|---|
| Exportación PDF | |
Artículo | Presupuesto | ||
Antena GNSS (2 pines) | Antena dieléctrica | Rango de frecuencia-MHz | GPS: 1561.098 ~ 1575.42 (banda L1) QZSS: 1563-1587(L1) Galileo: 1559-1591(E1) GLONASS: 1602.0-1614.94 |
Polarización | RHCP | ||
Ganar | 5dBic (cenit) | ||
VSWR | <1,5 | ||
Impedancia | 50Ω | ||
Dimensión | 33,5*33,5*6mm | ||
Relación axial | 3dB | ||
LNA | Ganar | 28±2dB | |
Figura de ruido | <1,5 dB | ||
VSWR | <2.0 | ||
Voltaje de suministro | 3~5,5 VCC | ||
Consumo actual | <25mA | ||
Antena LTE | Rango de frecuencia | 698~960MHz/1710~2690MHz | |
VSWR | ≤3.0 | ||
Polarización | Lineal | ||
Ganar | 2dBi | ||
Impedancia | 50Ω | ||
resistencia CC | 10KΩ | ||
Mecánico | Cable | RG174 u otros | |
Conector | AME u otros | ||
Material del radomo | ABS | ||
Método de montaje | Imán/Adhesivo | ||
Ambiental | Temperatura de funcionamiento | -40℃~+85℃ | |
Humedad relativa | Hasta 95% | ||
Protección de ingreso | IP66 | ||
Vibración | 10 a 55 Hz con amplitud de 1,5 mm 2 horas | ||
Respetuoso con el medio ambiente | Cumple con ROHS | ||
Introducción del producto
1. Cobertura de banda completa en modo dual
• GNSS: Soporta GPS L1/L2, QZSS LL, Galileo E1 y GLONASS G3 (1602-1615MHz)
• LTE: 698-960MHz/1710-2690MHz (compatible con 4G de banda completa y 5G n1/n3/n7)
2. Alta ganancia, bajo ruido
▸ Ganancia de antena GNSS 5dBic (dirección cenital)
▸ Ganancia LNA incorporada 28 ± 2 dB, figura de ruido <1,5 dB, mejora del 40 % en la capacidad de adquisición de señales débiles
3. Diseño de protección de grado industrial
IP66 a prueba de agua y polvo (superando el defecto de orificio para tornillos IP67 de la generación anterior)
Pasó la prueba de vibración de amplitud de 10-55 Hz/1,5 mm durante 2 horas
Cubierta ABS resistente a los rayos UV + 95% de resistencia a la humedad.
4. Implementación conveniente
• Opciones de montaje doble magnético y adhesivo (la capacidad de carga no está marcada, requiere medición real)
• Conector SMA estándar (personalizable), cable RG174 para prevención de interferencias
• Sistema de identificación de cables (tubos termorretráctiles impresos con 'LTE'/'GRSS' para evitar conexiones erróneas)
5. Diseño de amplio voltaje y ahorro de energía.
Voltaje de entrada amplio de 3-5,5 V, consumo de energía <25 mA, compatible con sistemas de energía solar/batería del vehículo
Escenarios de aplicación
Sistema de gestión de flotas: Posicionamiento en tiempo real de vehículos de carga + backhaul de datos 4G

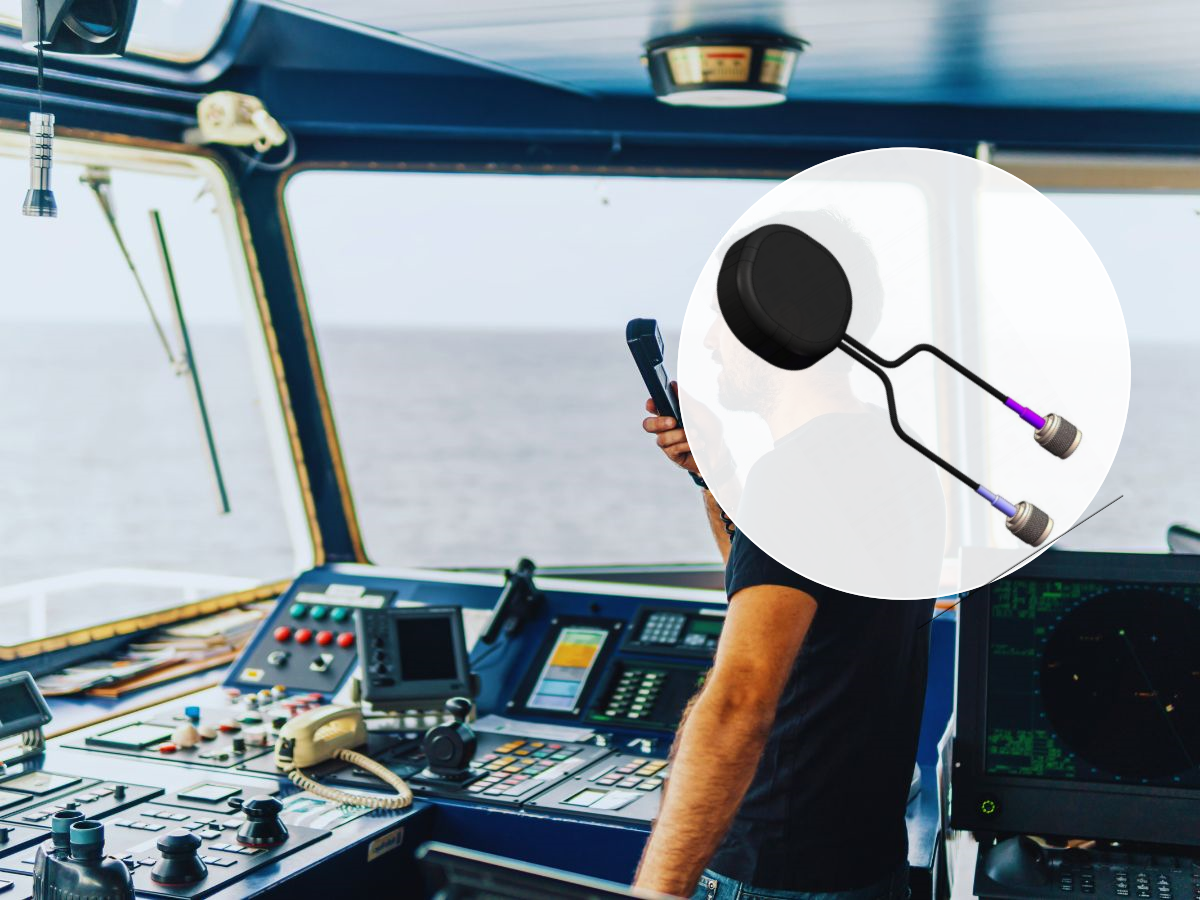

Terminal de navegación marítima: Seguimiento de trayectoria de buques y comunicaciones offshore
Equipos móviles de emergencia: despliegue rápido de estaciones de monitoreo en lugares de desastre
Maquinaria agrícola inteligente: Maquinaria agrícola autónoma para un funcionamiento coordinado
Enrutador industrial: sincronización y conexión en red de alta precisión para estaciones base de campo
Preguntas frecuentes
P: ¿Es compatible con las bandas norteamericanas 12/17?
R: Cubre 698-960MHz (incluidas las bandas 13/12/17). Consulte la certificación del terminal para conocer bandas de frecuencia específicas.
P: ¿Cuál es la fuerza de sujeción del soporte magnético?
R: El manual no especifica esto, pero la fuerza de adhesión vertical medida a temperatura ambiente es ≥ 3 kgf (se recomienda una planitud de la superficie del metal < 0,5 mm).
P: ¿Cuál es el propósito de una resistencia CC de 10 kΩ?
R: La antena LTE tiene una resistencia de CC de 10 kΩ para evitar daños por electricidad estática y mejorar la resistencia a los rayos.
P: ¿Se pueden conectar simultáneamente un receptor GNSS y un módulo LTE?
R: Se requieren cables separados: la salida GNSS está conectada al receptor y el LTE está conectado al módulo de comunicación (el tubo termorretráctil del cable está marcado).
P: ¿Cuál es el rango de temperatura para el montaje adhesivo?
R: El adhesivo funciona a una temperatura de -30 °C a +80 °C (inferior a la temperatura de -40 °C a 85 °C del cuerpo de la antena). Se recomienda el montaje magnético para entornos de alta temperatura.
P: ¿Se requiere un plano de tierra para una ganancia de 5 dBIC?
R: La antena dieléctrica integrada de 33,5 × 33,5 × 6 mm no requiere un plano de tierra adicional y se puede montar directamente en un techo de metal.
