GL236S
Asialeren
8517710000
100 piezas
Aceptado
10000 unidades/día
| Cantidad: | |
|---|---|
| Exportación PDF | |
Artículo | Presupuesto | |
Antena (2 capas) | Rango de frecuencia | banda alta BDS-B1/GPS-L1/GLONASS-G1: 1561.098~ 1602MHz Banda baja GPS-L5:1176MHz |
Polarización | RHCP | |
Ganar | 3dBic@PCB(Cenit) | |
VSWR | <1,5 | |
Impedancia | 50 Ω | |
LNA | Ganar | 28±2dB |
Figura de ruido | ≤1,0 dB | |
Voltaje de suministro | 3~5 VCC | |
Consumo actual | <45mA | |
VSWR | <2.0 | |
Mecánico | Cable | RG178 u otros |
Conector | IPEX u otros | |
Método de montaje | Incorporado | |
Ambiental | Temperatura de funcionamiento | -40℃~+85℃ |
Humedad relativa | Hasta 95% | |
Vibración | 10 a 55 Hz con amplitud de 1,5 mm 2 horas | |
Respetuoso con el medio ambiente | Cumple con ROHS | |
Comparación de diferenciación
Criterios de comparación | GL236S | GL539 |
Cobertura de frecuencia | BDS-B1/GPS-L1/GLONASS-G1 (1561,098 ~ 1602 MHz), GPS-L5 (1176 MHz) | 1558~1602MHz |
Ganar | 3dBic@PCB(Zenith) Ganancia LNA 28±2dB | 5dBic@PCB(Zenith) Ganancia LNA 28±2dB |
Tipo de conector | IPEX | AME macho |
Cable | RG178 | RG174,300mm |
Figura de ruido | ≤1,0 dB | ≤1,5dB |

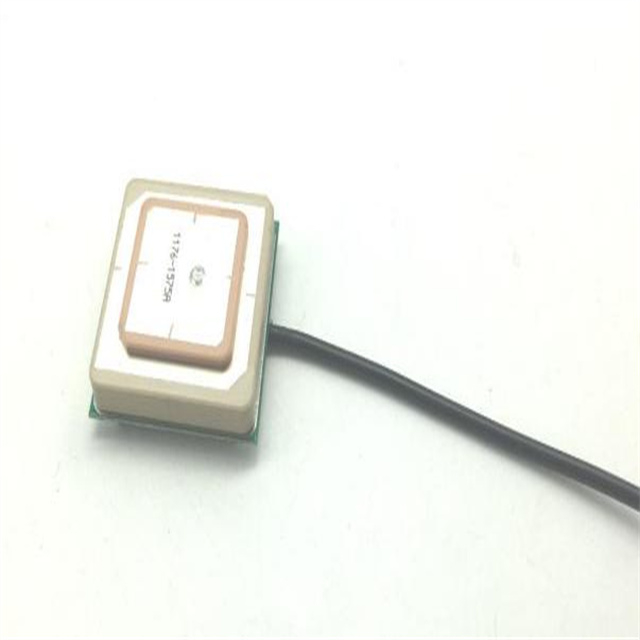

Introducción del producto
1. Tecnología avanzada de doble banda : El GL236S opera en un rango de frecuencia de banda alta de BDS-B1/GPS-L1/GLONASS-G1 (1561.098 ~ 1602 MHz) y una banda baja en GPS-L5 (1176 MHz), asegurando compatibilidad con múltiples sistemas de navegación global por satélite para un rendimiento superior.
2.Ingeniería de precisión para una confiabilidad inigualable : Diseñada con tecnología de punta, esta antena ofrece una precisión excepcional incluso en entornos desafiantes, como áreas urbanas densamente pobladas o paisajes remotos, brindándole confianza en sus capacidades de navegación.
3. Instalación fácil y compacta : el GL236S presenta un método de montaje integrado que simplifica la instalación sin comprometer el espacio o la eficiencia. Su diseño compacto lo hace ideal para una variedad de aplicaciones, desde topografía profesional hasta aventuras personales al aire libre.
4.Conectividad de alta calidad : Equipada con cable RG178 y conector IPEX, esta antena garantiza una excelente integridad de la señal y una pérdida mínima, mejorando el rendimiento general durante las tareas críticas de navegación.
5. Mejora tu experiencia de navegación : ya sea que seas un profesional que necesita un posicionamiento preciso o un entusiasta que explora nuevos terrenos, actualizar a la antena activa GNSS GL236S de alta precisión de doble banda te asegurará que siempre estarás en el camino correcto: ¡nunca te pierdas el ritmo en tu viaje!

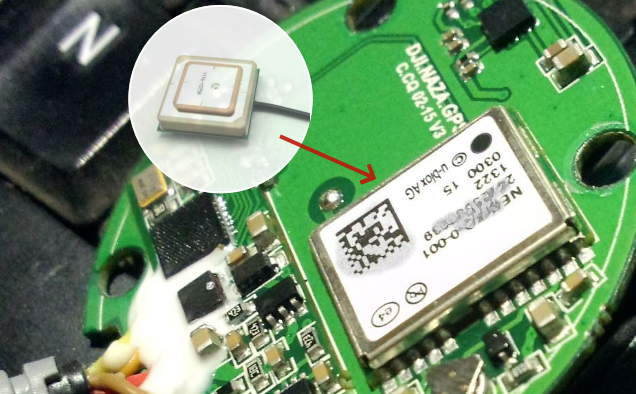

Escenarios de aplicación
Vehículos autónomos: navegación de alta precisión para AGV/robótica
Temporización de precisión: estaciones base 5G y sistemas de sincronización de telecomunicaciones
Topografía/Cartografía: Receptores RTK de doble banda
Aviación: navegación con drones con resistencia a la banda L5
Electrónica marina: antena compacta para combos de sonda/GPS
Preguntas frecuentes
P: ¿Puedo obtener una muestra?
R: Sí, hay muestras disponibles.
P: ¿Cuál es el tiempo de entrega?
R: 3-5 días hábiles para la muestra, 10-15 días hábiles para cantidades inferiores a 5K.
P: ¿Qué sistemas satelitales admite la antena GL236S?
R:El GL236S admite múltiples sistemas satelitales, incluidos BDS-B1, GPS-L1, GLONASS-G1 en el rango de frecuencia de banda alta (1561.098 ~ 1602 MHz) y GPS-L5 en la banda baja a 1176 MHz.
P: ¿Cómo instalo la antena GL236S?
R:La antena presenta un método de montaje integrado que permite una instalación sencilla. Asegúrese de tener espacio adecuado para el montaje y siga las instrucciones de instalación proporcionadas para asegurarlo correctamente.
P: ¿Qué tipo de cable y conector utiliza esta antena?
R:El GL236S está equipado con un cable RG178 y un conector IPEX, lo que garantiza una conectividad confiable y una pérdida mínima de señal durante el funcionamiento.
P: ¿Puedo utilizar esta antena en entornos urbanos?
R:Sí, la tecnología avanzada del GL236S está diseñada para mantener una alta precisión incluso en áreas urbanas densas donde puede ocurrir obstrucción de la señal, proporcionando capacidades de navegación confiables.
P: ¿Esta antena es adecuada para aplicaciones en exteriores?
R: ¡Absolutamente! El diseño compacto del GL236S lo hace ideal para diversas aplicaciones al aire libre, como topografía, seguimiento de geolocalización o cualquier actividad que requiera un posicionamiento preciso en ubicaciones remotas.
P: ¿Qué debo hacer si tengo una mala recepción de señal con mi sistema GNSS usando esta antena?
R:Si encuentra una recepción de señal deficiente, verifique que todas las conexiones estén seguras y correctamente instaladas. Asegúrese de que no haya obstrucciones importantes cerca que puedan interferir con las señales de los satélites. Si los problemas persisten, consulte a nuestro equipo de soporte técnico para obtener más ayuda.
