GL2450R25
Asialeren
8517710000
100 piezas
Aceptado
10000 unidades/día
| Cantidad: | |
|---|---|
| Exportación PDF | |
Características de rendimiento
Elementos | Contenido |
Frecuencia central MHz (sin cinta en plano de tierra de 70×70 mm) | 2450±3,0(Mhz) |
-10dB Ancho de banda MHz mín. | 60 |
Pérdida de retorno en Fc máx dB | <-15dB |
Ganancia (dBi) tipo | ≧5.0 |
VSWR (en BW) máx. | 2.0 |
Impedancia Ω | 50 |
Modelo de polarización | RHCP |
permitividad | 8 |
Coeficiente de temperatura de frecuencia | 20 ppm/grados ℃ máx. |
Diferencias entre productos similares.
P/N | GL2450V3 | GL2450S25 | GL2450R25 |
Frecuencia-Mhz | 2450±3.0 | 2450± 5,0 | 2450±3.0 |
Ganancia-dBi | 5 | 0 | 5 |
Dimensión de la antena-mm | 25*25*4 | 25*25*4 | 25*25*4 |

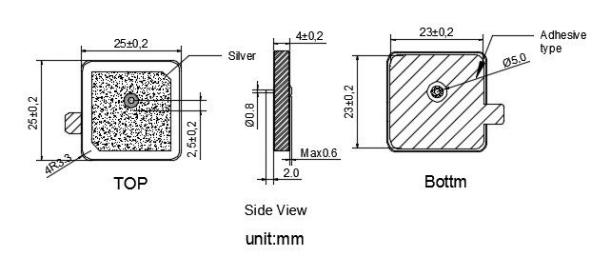

Dimensions

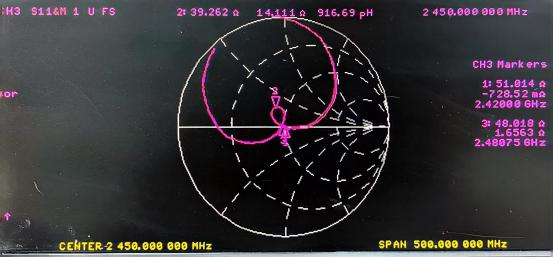

Característica de impedancia

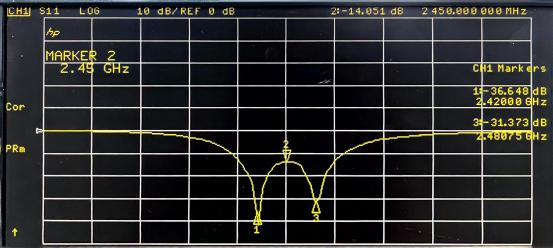

Pérdida de devolución

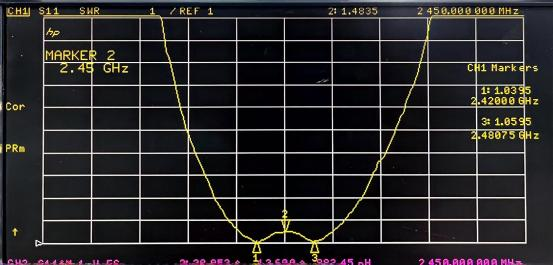

VSWR
Introducción del producto
Sintonización de frecuencia precisa: Con una frecuencia central de 2450 ± 3,0 MHz, el GL2450R25 garantiza una transmisión y recepción de señal precisa. Esta precisión es beneficiosa para aplicaciones que requieren un rango de frecuencia específico, reduciendo la interferencia y mejorando la confiabilidad de la comunicación.
Amplio ancho de banda: Al ofrecer un ancho de banda de -10 dB de al menos 60 MHz, la antena puede admitir múltiples canales o transmisiones de alta velocidad de datos. Permite una comunicación más eficiente, lo que lo hace adecuado para aplicaciones que exigen transferencia de datos a gran escala, como transmisión de video de alta definición en dispositivos inalámbricos.
Buen rendimiento de ganancia: el GL2450R25 tiene una ganancia típica de al menos 5,0 dBi. Una ganancia mayor significa que la antena puede potenciar eficazmente las señales débiles, ampliando el alcance de la comunicación. Esto es particularmente útil para dispositivos que necesitan comunicarse a largas distancias o en áreas con cobertura de señal débil.
Polarización circular derecha (RHCP): la polarización RHCP de la antena proporciona ventajas como la reducción de la interferencia multitrayectoria. En entornos complejos con muchas superficies reflectantes, como áreas urbanas o grandes espacios interiores, este tipo de polarización ayuda a mantener una conexión de señal estable.
Características eléctricas estables: tiene una impedancia de 50 Ω, una pérdida de retorno en la frecuencia central de menos de -15 dB y un VSWR máximo de 2,0 dentro del ancho de banda. Estas propiedades eléctricas estables garantizan una transferencia de energía eficiente, minimizan la reflexión de la señal y garantizan un enlace de comunicación confiable.
Escenarios de aplicación
Entretenimiento doméstico inalámbrico: en un sistema de entretenimiento doméstico, el GL2450R25 se puede utilizar en dispositivos como parlantes inalámbricos, televisores inteligentes o cajas de transmisión.
Dispositivos industriales IoT (IIoT): en entornos industriales, para monitoreo y control de equipos, el GL2450R25 se puede integrar en sensores y actuadores.
Automatización del hogar inteligente: para dispositivos domésticos inteligentes como cámaras de seguridad, timbres y cerraduras inteligentes, el GL2450R25 puede mejorar la comunicación inalámbrica. Su polarización RHCP ayuda a reducir la interferencia de otros dispositivos, garantizando un funcionamiento perfecto del ecosistema del hogar inteligente.
Vigilancia inalámbrica en exteriores: en los sistemas de vigilancia inalámbrica en exteriores, la alta ganancia y el amplio ancho de banda de la antena son útiles para transmitir datos de video a largas distancias.
Dispositivos portátiles: algunos dispositivos portátiles, como rastreadores de actividad física o relojes inteligentes, pueden usar el GL2450R25 para comunicación inalámbrica. Su tamaño compacto (implícito en las dimensiones indicadas) y sus propiedades de baja interferencia lo hacen adecuado para aplicaciones cercanas al cuerpo.
Preguntas frecuentes
P: ¿Cuál es el rango de frecuencia de funcionamiento?
R: 2450 ± 3,0 MHz, optimizado para aplicaciones de banda ISM de 2,4 GHz.
P: ¿Requiere un plano de tierra?
R:Se recomienda un plano de tierra de 70x70 mm para un rendimiento óptimo.
P: ¿Esta antena es adecuada para uso en exteriores?
R:Sí, su estabilidad de temperatura se adapta a ambientes de -40°C a +85°C.
P: ¿Cómo beneficia la permitividad (ε=8) a los diseños?
R: Equilibra la miniaturización y la eficiencia, ideal para módulos compactos de IoT.
P: ¿Cuál es el valor de ganancia típico?
R:≥5.0dBi, lo que garantiza una cobertura ampliada en entornos desordenados.
P: ¿Hay muestras disponibles para realizar pruebas?
R: Sí, se pueden solicitar muestras a través de nuestro equipo de ventas.
P: ¿Puede admitir sintonización de frecuencia personalizada?
R: Es posible realizar ajustes de frecuencia personalizados; Discuta los requisitos con nuestros ingenieros.
