GL1621R2540ABDB1-T
Asialeren
8517710000
100 piezas
Aceptado
10000 unidades/día
| Cantidad: | |
|---|---|
Características de rendimiento
Elementos | Contenido |
Frecuencia nominalMHz | 1621,5±5,5 |
Frecuencia central MHz (sin cinta en plano de tierra de 70×70 mm) | 1623±3.0 |
-10dB Ancho de banda MHz mín. | 17 |
Pérdida de retorno en la frecuencia central dB máx. | -15 |
Modelo de polarización | RHCP |
Impedancia Ω | 50 |
Coeficiente de temperatura de frecuencia | 20 ppm/grados ℃ máx. |

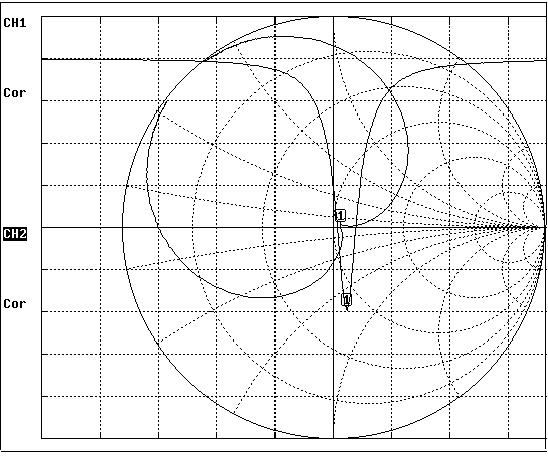

Característica de impedancia
Plantilla de prueba

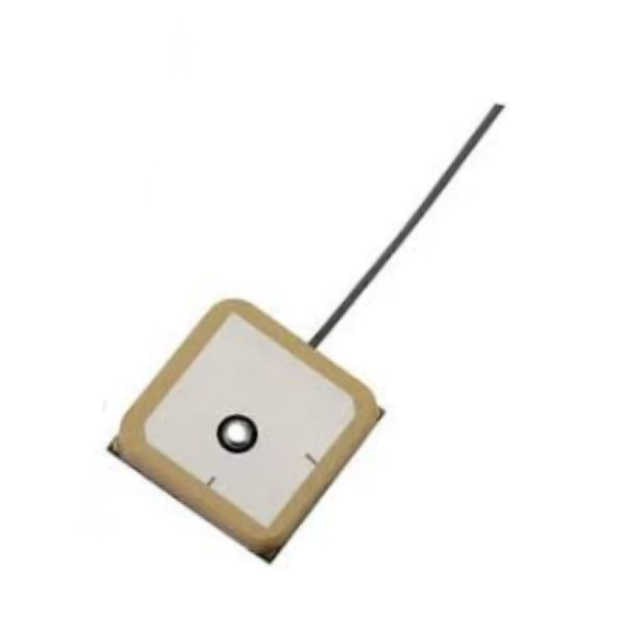

Introducción del producto
Estabilidad de frecuencia de precisión
Funciona a 1621,5 MHz ±5,5 MHz con una frecuencia central de 1623 MHz (±3 MHz), lo que garantiza un rendimiento confiable para sistemas de temporización y comunicaciones por satélite.
Robusta resistencia ambiental
Resiste condiciones extremas (-40 °C a 105 °C) y humedad (90–95 % HR), lo que lo hace ideal para aplicaciones industriales, automotrices y exteriores.
Polarización circular derecha (RHCP)
Minimiza la interferencia de la señal en entornos dinámicos, mejorando la precisión de los dispositivos GPS y GNSS.
Alta soldabilidad y durabilidad
Pasa rigurosas pruebas de soldadura (260–290 °C) y pruebas de presión de terminales (fuerza axial de 2 kg), lo que garantiza la longevidad en procesos de fabricación exigentes.
Cumple con RoHS y Eco
Cumple con los estándares ambientales globales, es seguro para su uso en electrónica médica, de consumo e industrial.
Casos de uso:
Sistemas de comunicación por satélite: Garantiza una transmisión estable de señales en la navegación aeroespacial y marítima.
Sensores industriales de IoT: diseñados para soportar vibraciones de fábrica y fluctuaciones de temperatura.
Telemática automotriz: seguimiento GPS confiable para la gestión de flotas en condiciones climáticas extremas.
Dispositivos de monitorización médica: el cumplimiento de RoHS se adapta a los equipos sanitarios sensibles.
Soluciones de seguimiento en exteriores: diseño resistente a la intemperie para logística o rastreadores de vida silvestre.
Preguntas frecuentes:
P: ¿Qué rango de frecuencia cubre esta antena?
R: Funciona a 1621,5 MHz ±5,5 MHz con un ancho de banda de -10 dB de 17 MHz.
P: ¿Es adecuado para ambientes de alta temperatura?
R:Sí, pasa las pruebas a 105 °C durante 96 a 98 horas y mantiene su rendimiento después de la exposición.
P: ¿Puede soportar vibraciones en entornos industriales?
R:Absolutamente: probado contra vibraciones de 10 a 55 Hz en los ejes X/Y/Z durante 2 horas cada uno.
P: ¿Cuál es el tipo de polarización?
R: Polarización circular derecha (RHCP), optimizada para aplicaciones GPS/GNSS.
P: ¿Es compatible la soldadura sin plomo?
R:Sí, los terminales soportan baños de soldadura a 260–290 °C con una cobertura superior al 95 %.
P: ¿Cumple con la normativa medioambiental?
R: Totalmente compatible con RoHS y con las leyes nacionales de protección ecológica.
P: ¿Cuál es la adaptación de impedancia para los sistemas de RF?
R: Diseñado para una impedancia de 50 Ω, lo que garantiza una integración perfecta con circuitos de RF estándar.
