GL-DY7040VH7
Asialeren
8517710000
Dual-Polarized Broadband Wall Mount Antenna GL-DY7040VH7.pdf
50
Aceptado
200/día
| Cantidad: | |
|---|---|
| Exportación PDF | |
Especificaciones eléctricas | |||
Rango de frecuencia: MHz | 698-960 | 1710-2700 | 3400-4000 |
Polarización | V+H | ||
VSWR | ≤2.0 | ≤2.0 | ≤2.0 |
Ganancia- dBi | 6 | 7 | 8 |
Ancho de viga horizontal | 90°-80° | 80°-70° | 65°-60° |
Ancho de haz vertical | 80°-70° | 65°-60° | 55°-50° |
Relación delante-atrás- dB | ≥10 | ≥13 | ≥15 |
Aislamiento entre puertos- dB | ≥23 | ||
Intermodulación IM3(2x33dBm)- dBc | ≤-140 | ||
Impedancia de entrada-Ω | 50 | ||
Potencia máxima de entrada- W | 50 | ||
Protección contra rayos | Tierra CC | ||
Especificaciones mecánicas | |||
Tipo de conector de entrada | 2×NK | ||
Instalación | Montaje en la pared | ||
Dimensiones-mm | 400×180×62 | ||
Peso de la antena-KGS | 1.5 | ||
Material del elemento radiante | AI | ||
Material del radomo | ABS | ||
Color del radomo | Blanco | ||
Temperatura de funcionamiento | -40°C a +65°C | ||
Comparación de diferenciación
P/N | GL-DY7040VH7 | GL-DY7027S | GL-DY7027HV |
Ganar | 6-8 | 6,5-9,0 | 3.0-4.5 |
VSWR | 2.0 | 1.7 | 1.8 |
Introducción del producto
① Cobertura inteligente tribanda
698-960MHz (banda baja 4G) + 1710-2700MHz (banda alta 4G/5G n3) + 3400-4000MHz (5G n78/n77) se adaptan a las bandas de frecuencia portadoras globales, lo que garantiza la compatibilidad con múltiples generaciones de redes con un solo dispositivo.
② Amplificación de señal de doble polarización
La transmisión y recepción simultáneas de doble polarización vertical y horizontal, con aislamiento de puerto ≥23 dB, duplica la capacidad de datos, aliviando la congestión en salas de conferencias y talleres con múltiples dispositivos funcionando simultáneamente.
③ Cobertura direccional de alta precisión
La ganancia máxima de 8 dBi + un ángulo de haz horizontal de 90°, junto con una relación frontal-posterior de ≥15 dB, ofrece una penetración en la pared un 60 % mejor que las antenas omnidireccionales, lo que garantiza una cobertura precisa del área objetivo.
④ Diseño resistente de grado industrial
El radiador de aluminio aeroespacial + protector contra radiación ABS funciona en un amplio rango de temperatura de funcionamiento de -40 °C a 65 °C. La potencia ultraalta de 50 W admite la implementación a nivel de estación base y ofrece una resistencia al desgaste de 10 años.
⑤ Implementación de ingeniería simplificada
Los orificios para tornillos de montaje en pared, que miden 400 × 180 × 62 mm en un paquete compacto, son compatibles con cajas estándar de 86 pulgadas. Las interfaces NK duales admiten redundancia de enlace activo/en espera, lo que permite una implementación completa en 30 minutos.
Escenarios de aplicación
Smart Factory: comunicación estable para sistemas de navegación AGV en líneas de producción

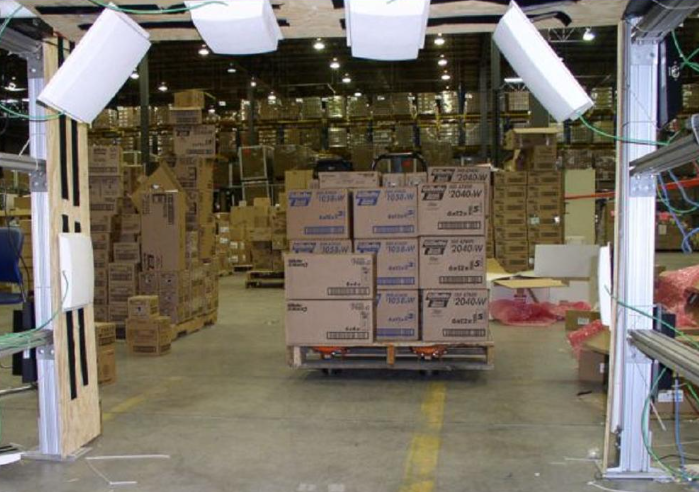

Almacén inteligente : escaneo de códigos de barras sin errores con PDA en estantes altos
Enterprise Office: videoconferencias 4K optimizadas en salas de conferencias abiertas
Salud digital : transmisión en tiempo real desde monitores multiparamétricos en UCI
Retail IoT: sistema de actualización centralizado de etiquetas de precios electrónicas en supermercados
Comando de Emergencia: Despliegue rápido de redes privadas 5G en centros de mando temporales
Preguntas frecuentes
P: ¿Cuál es el valor único de la polarización V+H?
R: La captura simultánea de señales verticales (señales de teléfonos móviles) y horizontales (señales de CPE/cámara) mejora la compatibilidad con múltiples dispositivos en un 70 %, eliminando la necesidad de girar la antena para ajustar el ángulo de polarización.
P: ¿Es necesario conectar ambas interfaces NK?
R: La operación con un solo puerto es posible, pero la conexión dual para formar un sistema MIMO (se requieren dos unidades para MIMO 4×4) aumenta la velocidad de datos teórica en un 300 %, por lo que es recomendable.
P: ¿Qué bandas de frecuencia 5G están cubiertas por la banda de 3400-4000MHz?
R: Es compatible con n77 (3300-4200 MHz), n78 (3300-3800 MHz) y n79 (4400-5000 MHz) y es compatible con redes globales 5G SA/NSA.
P: ¿Qué significa IM3 ≤ -140 dBC?
R: Ofrece una distorsión de intermodulación de tercer orden extremadamente baja, lo que garantiza una tasa de error de bit cero en entornos electromagnéticos complejos (como talleres de soldadura) y cuenta con certificación EMC Clase B.
P: ¿Se oxidará el radiador de aluminio?
R: Está anodizado con aluminio de aviación, tiene una prueba de niebla salina de >500 horas y una vida útil de >15 años en un ambiente con una humedad del 95 %.
P: ¿Cómo se proporciona la protección contra rayos?
R: La carcasa incluye un perno de conexión a tierra (requiere un cable de cobre de 4 mm² ≥4 mm² para conectarse a la red de tierra del edificio) y tiene una clasificación de protección contra sobretensiones de 6 kV (IEC 61000-4-5).
