GL1626VH33-20
Asialeren
8517710000
5 piezas
Aceptado
10000 unidades/día
| Cantidad: | |
|---|---|

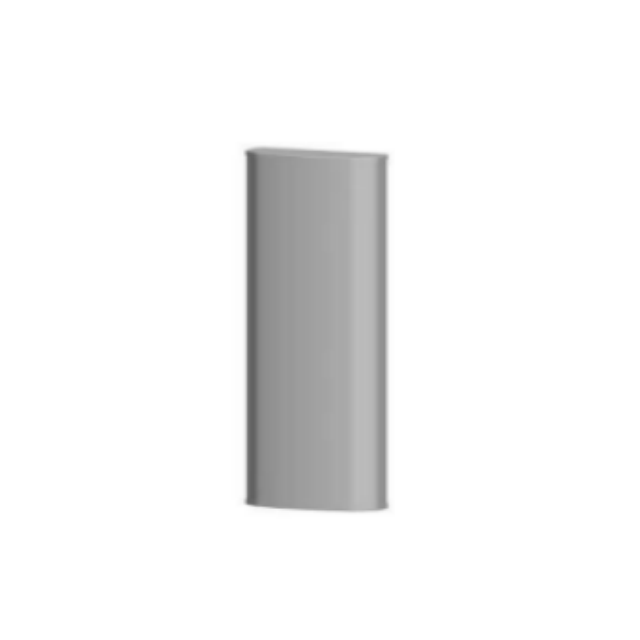

Antena de panel de 2 puertos de banda única de 1695-2690 MHz | |
GL1626VH33-20 | |
Especificaciones eléctricas | |
Rango de frecuencia-MHz | 1695-2690 |
Polarización | ±45° |
Ganancia de inclinación intermedia | 20 |
Ganancia-dBi | 20,3±0,3 |
Ancho de haz horizontal de 3 dB | 33±5 |
Ancho de haz vertical de 3 dB | 33±5 |
Relación delante-atrás-dB | ≥25 |
polarización cruzada | >15(±60°≥8) |
Inclinación hacia abajo eléctrica | / |
Supresión del lóbulo lateral del primer lóbulo lateral sobre el horizonte | ≥15 |
VSWR | <1,5 |
Aislamiento | ≥28 |
Intercepción de tercer orden | ≤-105 |
Impedancia del puerto | 50 |
Potencia máxima de salida por puerto | 300 |
Tipo de modulación eléctrica | / |
Interfaz modulada eléctricamente | / |
Protección contra rayos | Tierra CC |
Especificaciones mecánicas | |
Tipo de conector de entrada | 4.3-10Mujer*2 |
Lugar del conector | Abajo |
Dimensiones-mm | 1450*280*90 |
Tamaño de embalaje-mm | Prevalecerá la situación real. |
Peso de la antena-kg | 30 |
carga de viento Frontal/lateral/trasera | 949/326/1127 |
Peso de la pieza de montaje | 3 |
Peso después del embalaje | 33 |
Material del radomo | FRP de alta calidad |
Color del radomo | Blanco |
Inclinación mecánica | 0~15° |
Temperatura de funcionamiento | -50°C~65°C |
Velocidad nominal del viento-m/s | 60 |
Hardware de montaje -mm | ￠50～￠115 |
Tipo de pieza de montaje | 51AA |
Introducción del producto
1. El rendimiento de banda alta y alta ganancia cumple con los requisitos de cobertura de alta capacidad.
La banda de frecuencia operativa cubre 1695-2690 MHz, soportando perfectamente 4G/LTE y futuras tecnologías de comunicación móvil. La ganancia de hasta 20,3 dBi garantiza una transmisión de señal de largo alcance y una penetración efectiva de obstáculos, proporcionando una fuerte energía de señal para macroestaciones base y cobertura sectorial.
2. La polarización de ±45° de doble puerto mejora la capacidad y la estabilidad de la red.
El diseño de puerto dual y la tecnología de polarización dual de ±45° admiten aplicaciones MIMO (entrada múltiple, salida múltiple). El aislamiento entre puertos ≥28 dB reduce eficazmente la interferencia, mejora significativamente la capacidad del canal y las velocidades de datos y optimiza la experiencia del usuario.
3. Dirección precisa del haz para una cobertura precisa del área objetivo.
Los anchos de haz horizontal y vertical de 3 dB son de 33°±5°, formando un haz sectorial preciso que, como un 'foco', concentra la energía de la señal dentro del área de servicio objetivo, reduciendo la interferencia con las células vecinas y mejorando la eficiencia de reutilización de frecuencia.
4. Diseño robusto de grado industrial, resistente a ambientes exteriores hostiles.
Con un radomo de plástico reforzado con fibra de vidrio (FRP) de alta calidad y un cuerpo robusto de 30 kg, funciona de manera estable en temperaturas extremas que oscilan entre -50 °C y +65 °C y puede soportar velocidades de viento de hasta 60 m/s (aproximadamente 216 km/h), lo que lo hace ideal para entornos exteriores exigentes.
5. Las especificaciones eléctricas de alto rendimiento garantizan un funcionamiento fiable del sistema.
Una relación de onda estacionaria de voltaje (VSWR) tan baja como <1,5 y una relación de adelante hacia atrás ≥25 dB garantizan una transmisión de señal eficiente y suprimen eficazmente la interferencia hacia atrás. La protección contra rayos con conexión a tierra de CC incorporada y la compatibilidad con una potencia de entrada de hasta 300 W por puerto cumplen con estrictos estándares de nivel de operador.
Escenarios de aplicación
Cobertura del sector de macro estaciones base 4G/LTE: sirve como antena de cobertura central para estaciones base en áreas urbanas, suburbanas y rurales, brindando servicios de red móvil de alta calidad a usuarios dentro de un sector específico.
Ampliación y optimización de la capacidad de la red inalámbrica: se utiliza para aumentar la capacidad de la red en áreas de alto tráfico o reemplazar antenas más antiguas para optimizar las brechas de cobertura y mejorar la calidad de la señal.
Redes de comunicación móvil dedicadas: implementadas en sistemas de comunicación móvil dedicados en industrias como ferrocarriles, puertos, generación de energía y petróleo, proporcionando conectividad inalámbrica confiable y de amplio alcance.
Implementación de red MIMO: aprovechando sus capacidades de puerto dual, la tecnología MIMO se puede implementar en escenarios que requieren un mejor rendimiento de datos y estabilidad de enlace.
Regiones climáticas y terrenos hostiles: con su estructura robusta y su amplio rango de temperatura de funcionamiento, es adecuado para sitios de comunicación en entornos hostiles, como áreas costeras, altas montañas y áreas de gran altitud.
Preguntas frecuentes
P: ¿Cuáles son las principales aplicaciones de esta antena?
R: Está diseñado principalmente para macroestaciones base exteriores en sistemas de comunicación móvil 4G/LTE, proporcionando cobertura de señal inalámbrica de alto rendimiento para áreas (sectores) específicas.
P: ¿Cuáles son los beneficios del 'puerto dual' y la 'polarización ±45°'?
R: La antena de doble puerto permite la conexión de dos enlaces de RF independientes. Combinado con una polarización dual de ±45°, admite la tecnología MIMO, aumentando así exponencialmente la capacidad de la red y la estabilidad de la transmisión de datos sin aumentar el ancho de banda de frecuencia.
P: ¿Cuáles son las dimensiones y el peso de la antena? R: La antena mide 1450 mm x 280 mm x 90 mm y pesa aproximadamente 30 kg. Asegúrese de que el mástil y la estructura de soporte sean lo suficientemente fuertes durante la instalación.
P: ¿Qué tipo de conector utiliza?
R: La antena está equipada con dos conectores hembra 4,3-10 en la parte inferior. Este tipo de conector se utiliza mucho en equipos de estaciones base nuevos y ofrece un rendimiento excelente y un tamaño compacto.
P: ¿Existe algún requisito para el diámetro del mástil durante la instalación?
R: Sí. El soporte de montaje es adecuado para mástiles con diámetros entre 50 mm y 115 mm.
P: ¿Cuál es su rango de temperatura de funcionamiento?
R: La antena puede funcionar en temperaturas ambiente extremas que oscilan entre -50 °C y +65 °C, lo que la hace adecuada para climas exteriores en la mayoría de las regiones del mundo.
