GL65DP15-042JS
Asialeren
8517710000
10 piezas
aceptado
10000 unidades/día
| Cantidad: | |
|---|---|
| Exportación PDF | |

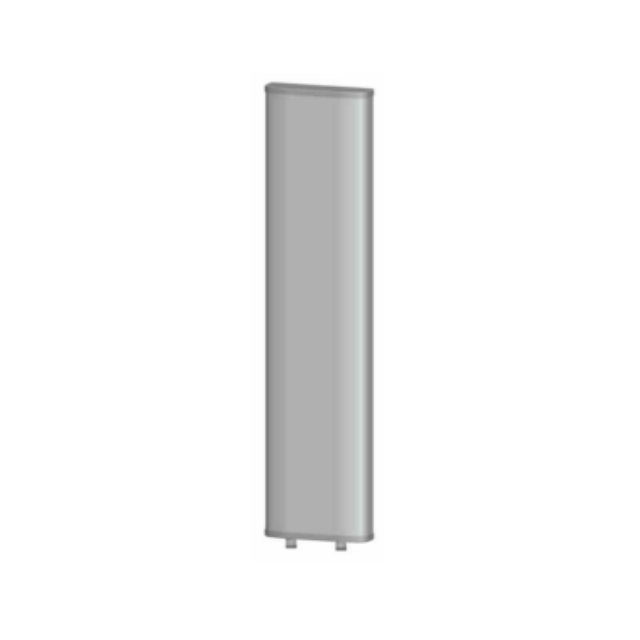

Artículo | Antena de panel |
PN | GL65DP15-042JS |
Frecuencia (Mhz) | 380-450/450-500 |
Ancho de banda (MHz) | 70/50 |
Ganancia (dBi) | 14/14.5 |
Hasta Bajada Eléctrica (°) | 0 |
Aislamiento (dB) | ≥25 |
Ancho de haz vertical (°) | 20±2 / 18±2 |
Ancho de haz horizontal (°) | 68±5 / 65±5 |
Relación F/B (dB) | ≥25 |
VSWR | ≤1,5 |
Impedancia nominal (Ω) | 50 |
Polarización | ±45° |
Potencia máxima (W) | 500 |
Dimensiones (mm) | 1980*500*128 |
Peso (kg) | 24.3 |
Conector | 2*7/16DIN hembra |
Introducción del producto
Cobertura de banda dual UHF/L-Band: Funciona eficientemente en dos rangos de frecuencia distintos: 380-450 MHz y 450-500 MHz.
Ganancia de alto rendimiento: Proporciona una excelente amplificación de señal con una alta ganancia de 14 dBi o 14,5 dBi.
Manejo de energía robusto: Capaz de manejar una potencia de entrada máxima de hasta 500 W.
VSWR bajo y alto aislamiento: Garantiza una transferencia de energía eficiente con un VSWR de <=1,5 y una fuerte separación de señal con aislamiento >=25 dB.
Conectividad estandarizada: Cuenta con dos conectores hembra DIN 7/16 para una integración confiable del sistema.
Escenarios de aplicación
Servicios de emergencia y seguridad pública: ideal para comunicaciones de alta confiabilidad en TETRA de 380 MHz y otras redes de radio móvil de seguridad pública (PMR).
Servicios públicos y transporte: se utiliza en sistemas de comunicación troncales especializados para empresas de servicios públicos, ferrocarriles y otras aplicaciones industriales en el rango de 380-500 MHz.
Infraestructura de estación base: implementada como antena principal para estaciones base inalámbricas celulares o regionales especializadas que requieren alta ganancia y polarización de +/-45 grados.
Acceso inalámbrico fijo (FWA): Adecuado para proporcionar conectividad de banda ancha estable en áreas rurales utilizando frecuencias de banda baja.
Redes de comunicación regionales: se pueden integrar en soluciones de comunicación personalizadas donde se requiere un ancho de haz horizontal amplio (~68 grados/65 grados).
Preguntas frecuentes
P: ¿Cuál es el número de modelo específico de esta antena de panel?
R: El número de modelo del producto es GL65DP15-042JS.
P: ¿Qué tipo de polarización admite la antena?
R: La antena admite polarización de +/-45°.
P: ¿Cuál es el ancho del haz horizontal para la banda de frecuencia inferior (380-450 MHz)?
R: El ancho del haz horizontal para la banda de 380-450 MHz es 68+/-5°.
P: ¿Cuáles son las dimensiones físicas y el peso de la antena?
R: Las dimensiones son 1980* 500* 128 mm y el peso es 24,3 kg.
P: ¿Esta antena ofrece inclinación eléctrica hacia abajo?
R: No, la antena tiene una inclinación eléctrica fija hacia abajo de 0 grados.
P: ¿Cuál es la impedancia nominal del sistema de antena?
R: La impedancia nominal es de 50 ohmios.
