GL-DY3338V9016
Asialeren
8517710000
50 piezas
aceptado
10000 unidades/día
| Cantidad: | |
|---|---|
Especificaciones eléctricas | |
Rango de frecuencia: MHz | 3300-3800 |
Polarización | Vertical |
VSWR | ≤1,5 |
Ganancia- dBi | 16 |
Ancho de viga horizontal | 90° |
Ancho de haz vertical | 7,5° |
Relación delante-atrás- dB | ≥23 |
Impedancia de entrada-Ω | 50 |
Potencia máxima de entrada- W | 100 |
Protección contra rayos | Tierra CC |
Especificaciones mecánicas | |
Tipo de conector de entrada | NK |
Lugar del conector | Abajo |
Dimensiones-mm | 650×128×56 |
Tamaño de embalaje- mm | 750×230×160 |
Peso de la antena-KGS | 2.7 |
Material del radomo | PVC |
Color del radomo | Gris |
Inclinación mecánica | 0~15° |
Temperatura de funcionamiento | -40°C a +65°C |
Velocidad nominal del viento: m/s | 60 |
Hardware de montaje- mm | ￠35～￠75 |

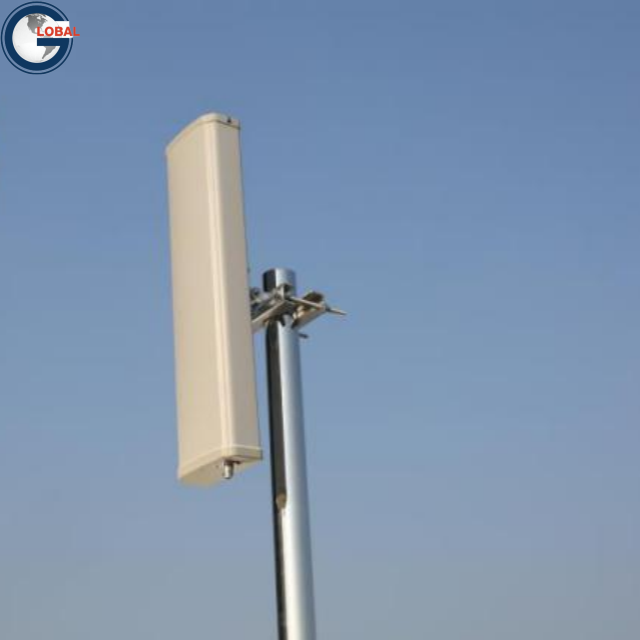

Introducción del producto
●Alto rendimiento en rango de frecuencia: La antena de panel de 3300 - 3800 MHz está diseñada para sistemas de red 5G y opera dentro de un rango de frecuencia específico y relevante para garantizar una transmisión de señal eficiente.
●Buenas características de radiación: Con polarización vertical, un ancho de haz horizontal de 90° y un ancho de haz vertical de 7,5°, proporciona una cobertura de señal específica, adecuada para aplicaciones de cobertura sectorial.
●Alta ganancia y ancho de banda: Presenta una alta ganancia de 16 dBi y un ancho de banda apropiado, lo que puede mejorar la intensidad y calidad de la señal a una distancia determinada.
●Robusta y fácil de instalar: La antena tiene una estructura fuerte, lo que garantiza durabilidad, y su instalación es sencilla, lo que reduce el tiempo y el esfuerzo de instalación.
●Diseño de protección: Equipado con protección contra rayos de tierra CC, puede soportar sobretensiones eléctricas y tiene un amplio rango de temperatura de funcionamiento de - 40 °C a + 65 °C, lo que lo hace adecuado para diversas condiciones ambientales.
| Característica | GL-DY3338S9014 | GL-DY3338V9016 |
|---|---|---|
| Ganar | 14 dBi | 16 dBi (Mayor rendimiento) |
| Ancho de haz vertical | 15° | 7,5° (enfoque más estrecho) |
| Tipo de conector | 2xN-K (conectores duales) | 1xN-K (Conector único) |
| Dimensions | 360×128×60 mm (Compacto) | 650×128×56 mm (Más grande) |
| Peso | 1,3 kilos | 2,7 kg (más pesado) |
| Rango de inclinación mecánica | 0–12° | 0–15° (Mayor ajustabilidad) |
Elija GL-DY3338S9014 si:
Necesita conectores NK duales para configuraciones de redundancia o múltiples dispositivos.
El tamaño compacto (360 mm de altura) y el peso más ligero (1,3 kg) son fundamentales para instalaciones en espacios reducidos.
Un ancho de haz vertical más amplio (15°) se adapta a una cobertura vertical más amplia.
Elija GL-DY3338V9016 si:
Se requiere una ganancia mayor (16 dBi) para la transmisión de señales a larga distancia.
Se necesita un ancho de haz vertical estrecho (7,5°) para una cobertura enfocada y de alta precisión.
Un mayor ajuste de inclinación (0–15°) es beneficioso para optimizar la alineación del ángulo.
Notas finales:
Para implementaciones urbanas con limitaciones de espacio, GL-DY3338S9014 ofrece flexibilidad.
Para aplicaciones 5G rurales o de largo alcance, GL-DY3338V9016 proporciona ganancia y precisión superiores.
Verifique los requisitos del conector y el entorno de instalación antes de finalizar.
P: ¿Cuál es la potencia de entrada máxima que puede manejar la antena de panel de 3300 - 3800 MHz?
R: La potencia máxima de entrada de la antena es de 100W.
P: ¿Se puede utilizar esta antena en otros sistemas de red además de 5G?
R: Esta antena está diseñada principalmente para sistemas de red 5G. Es posible que su uso en otros sistemas no logre un rendimiento óptimo.
P: ¿Cuál es la función de la función de protección contra rayos?
R: La protección contra rayos de tierra de CC puede evitar que la antena se dañe por sobretensiones eléctricas inducidas por rayos, lo que garantiza su funcionamiento normal.
P: ¿Cómo instalo la antena?
R: La antena tiene un diseño de instalación sencillo. Sin embargo, para conocer los pasos de instalación detallados, se recomienda consultar el manual del producto.
P: ¿Cuál es el material del radomo?
R:El material del radomo es UPVC, que es duradero y puede proteger los componentes internos de la antena.
P: ¿Cuál es la importancia de una relación frontal-posterior de ≥23 dB?
R: Una relación frontal-posterior más alta significa menos radiación de señal en la dirección posterior, lo que reduce la interferencia y mejora la eficiencia de la transmisión de la señal directa.
P: ¿Cuál es el peso del embalaje para fines de envío?
R: El tamaño del embalaje es 750x230x160 mm y el peso de la antena es 2,7 KGS, pero el peso exacto del embalaje puede variar según los materiales de embalaje utilizados.
